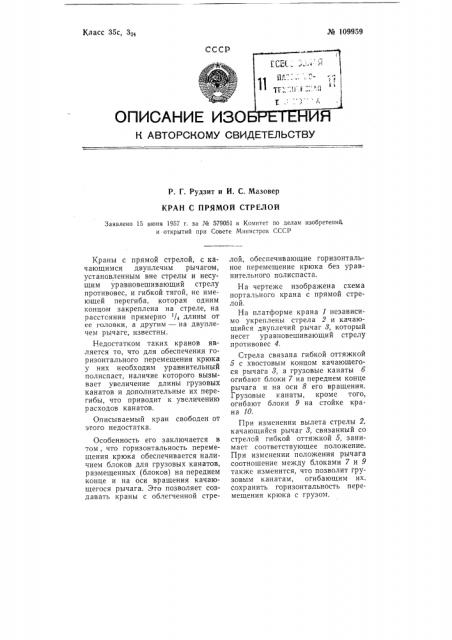

Класс 35с, Зе № 109959

СССР

ОПИСАНИЕ ИЗО

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

P. Г. Рудзит и И. С. Мазовер

КРАН С ПРЯМОЙ СТРЕЛОЙ

Заявлено 15 июня 1957 г. за № 579О51 в Комитет по делам изобретений. и открытий при Совете Министров СССР

Краны с прямой стрелой, с качающимся двуплечим рычагом, установленным вне стрелы и несущим уравновешивающий стрелу противовес, и гибкой тягой, не имеющей перегиба, которая одним концом закреплена на стреле, на расстоянии примерно /4 длины от ее головки, а другим — на двуплечем рычаге, известны.

Недостатком таких кранов является то, что для обеспечения горизонтального перемещения крюка у них необходим уравнительный полиспаст, наличие которого вызывает увеличение длины грузовых канатов и дополнительные их перегибы, что приводит к увеличению расходов канатов.

Описываемый кран свободен от этого недостатка.

Особенность его заключается в том, что горизонтальность перемещения крюка обеспечивается наличием блоков для грузовых канатов, размещенных (блоков) на переднем конце и на оси вращения качающегося рычага. Это позволяет создавать краны с облегченной стрелой, обеспечивающие горизонтальное перемещение крюка без уравнительного полиспаста.

На чертеже изображена схема портального крана с прямой стрелой.

На платформе крана 1 независимо укреплены стрела 2 и качающийся двуплечий рычаг 8, который несет уравновешивающий стрелу противовес 4, Стрела связана гибкой оттяжкой

5 с хвостовым концом качающегося рычага 8, а грузовые канаты б огибают блоки 7 на переднем конце рычага и на оси 8 его вращения.

Грузовые канаты, кроме того, огибают блоки 9 на стойке крана 10.

При изменении вылета стрелы 2, качающийся рычаг 8, связанный со стрелой гибкой оттяжкой 5, занимает соответствующее положение.

При изменении положения рычага соотношение между блоками 7 и 9 также изменится, что позволит грузовым канатам, огибающим их. сохранить горизонтальность перемещения крюка с грузом. № 109959

Предмет изобретения

Отв. редактор Л. Г. Голандский

Стаидартгиз. Поди. к печ. 4/IV 1958 г.

Объем 0,125 п. л, Тираж 600. Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва, Неглинная, 23. Зак. 1705.

Кран с прямой стрелой, с качающимся двуплечим рычагом, установленным вне стрелы и несущим уравновешивающий стрелу противовес, и гибкой тягой, не .имеющей перегиба, закрепленной на стреле, на расстоянии примерно /4 длины от ее головки и на двуплечем рычаге, отличаю щийсятем, что, с целью обеспечения горизонтального, без уравнительного полиспаста, перемещения крюка, при изменении вылета стрелы, кран выполнен с блоками для грузовых канатов, размещенными на переднем конце и на оси вращения качающегося рычага.
