Реферат



ДЕРЖАТЕЛЬ УПРУГОГО РЕПЬСОЮГО ЗАЖИМА, содержащнй вертикально размещаемую параллельно рельсу и закF репляемую нижней частью в подрельсовом основании стенку, в которой выполнена удлиненная горизонтальная прорезь, отличающийся тем, что, с целью повышения его эффективности при закреплении рельсового зажима, он выполнен из металлического листа с боковыми стенками, сопряженными с указанной и размещенными в плане под углом к ней, образуя V-образный элемент, а в каждой из боковых йтенок выполнены прорези для закрепления ветви зажима. jOSlX 4sas®s Ь 5Д Фы11

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А (19) (И) 3(5p Е 01 В 9/48 описании изоы кт ни 1

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2i) 2836155/29-11 (22) 31.10,79 (46) 23.06.84. Бюл. Ф 23 (72) Хартли Фрэнк Янг и Хендрикус

Маринус Верхоф (Австралия) (7 1) Ральф Маккей Лимитед (Австралия) (53) 625. 143. 51(088. 8) (56) 1. Патент СССР У 688140, кл, E 01 В 9/30, 23.03.76. (54) (57) ДЕРЖАТЕЛЬ УПРУГОГО РЕЛЬСОВОГО ЗАЖИМА, содержащий вертикально размещаемую параллельно рельсу и закрепляемую нижней частью в подрельсовом основании стенку, в которой выполнена удлиненная горизонтальная прорезь, отличающийся тем, что, с целью повьпнения его эффективности при закреплении рельсового зажима, он выполнен из металлического листа с боковыми стенками, сопряженными с укаэанной и размещенными в плане под углом к ней, образуя V-образный элемент, а в каждой из боковых стенок выполнены прорези для закрепления ветви зажима.

1099850

Изобретение относится к устройству верхнего строения железнодорожного пути, а именно к устройству рельсового скрепления, в частности к держателю его пружинной клеммы (упру- 5 гого рельсового зажима).

Известен держатель упругого рельсового зажима, содержащий вертикально размещаемую параллельно рельсу и эакрепляемую нижней частью в подрельсовом основании стенку, в которой выполнена удлиненная горизонтальная прорезь (11 .

Известное устройство недостаточно надежно закрепляет рельсовый зажим, поскольку мала площадь их взаимодействия между собой, что снижает эффективность держателя по закреплению рельсового зажима.

Целью изобретения является повышение эффективности держателя при закреплении рельсового зажима.

Указанная цель достигается тем, что держатель упругого рельсового зажима, содержащий вертикально размещаемую параллельную рельсу и зак1 репляемую нижней частью в подрельсовом основании стенку, в которой выполнена удлиненная горизонтальная прорезь, выполнен из металлического листа с боковыми стенками, сопряженными с указанной и размещенными в плане под углом к ней, образуя V-образный элемент, а в каждой из боко-. З5 вых стенок выполнены прорези для закрепления ветви зажима.

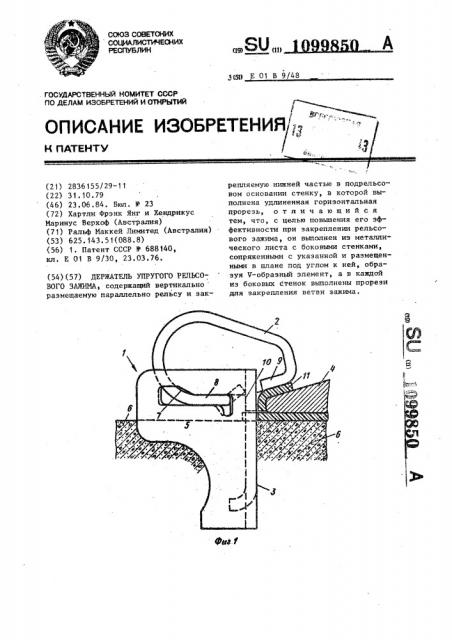

На фиг. 1 изображен держатель рельсового зажима в узле прикрепле- 4б ния рельса к его железобетонному ос-нованию, вид сбоку; на фиг. 2 то же, вид в плане °

Держатель 1 упругого рельсового зажима 2 содержит вертикальную стенку 3, устанавливаемую параллельно продольной оси рельса 4, и вертикальные боковые стенки 5, сопряженные со стенкой 3 и размещенные в плане под углом к ней, образуя V-образный элемент. Нижняя часть держателя 1 закреплена в теле подрельсового основания б, а в верхней части его боковых стенок 5 выполнены удлиненные горизонтальные прорези 7 для закрепления ветви 8 упругого рельсового зажима 2.

При монтаже узла скрепления упругий рельсовый зажим 2 подается в держатель 1 по направлению к подош-,, ве рельса 4. При этом ветвь 8 зажима

2 продвигается в горизонтальных прорезях 7, а конец 9 зажима 2 скользит по верхней поверхности 10 стенки 3, чтобы не повредить изолирующий элемент 11. В частном случае взаимодействия элементов (1, 2, 11) узла скрепления (фиг. 1} поверхность

10 стенки 3 выполнена наклонной в виде грани, образующей прорезь в стенке 3 для пропуска конца 9 зажима 2, Держатель 1 рельсового зажима выполняется из листового металла путем штамповки и последующего изгиба V-образной формы.

Держатель из листового металла обеспечивает более эффективное закрепление упругого рельсового зажима благодаря развитию своей формы и без значительного расхода металла.
