Реферат



УСТАНОВКА ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ по авт. св. № 791351, отличающаяся тем, что, с целью повышения эффективности использования площади станков и улучшения условий труда, на втором ярусе вокруг центральной опоры и между внутренними перегородками секторов образован проход, который снабжен наклонным трапом. 2.Установка по п. 1, отличающаяся тем, что внутренние перегородки секторов имеют калитки. 3.Установка по п. 1, отличающаяся тем, что наклонный трап имеет в нижней части подвижный в вертикальной плоскости участок .

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1099911

Зц11 А 01 К 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGH0MV СВИДЕТЕЛЬСТВУ (61) 791351 (21) 3452700/30-15 (22) 11.06.82 (46) 30.06.84. Бюл. № 24 (72) Н. П. Ледин, А. Е. Чиков, Н. Н. Мацвай, Н. М. Батохин, А. А. Пономарев, В. К. Воронов, В. И. Полищук, В. А. Исаченко, Я. А. Квелде и В. К. Письменный (71) Северо-Кавказский научно-исследовательский институт животноводства (53) 636.083.15 (088.8) (56) 1. Авторское свидетельство СССР № 791351, кл. А 01 К 1/02, 1979. (54) (57) УСТАНОВКА ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ по авт. св. № 791351, отличающаяся тем, что, с целью повышения эффективности использования площади станков и улучшения условий труда, на втором ярусе вокруг центральной опоры и между внутренними перегородками секторов образован проход, который снабжен наклонным трапом.

2. Установка по п. 1, отличающаяся тем, что внутренние перегородки секторов имеют калитки.

3. Установка по и. 1, отличающаяся тем, что наклонный трап имеет в нижней части подвижный в вертикальной плоскости участок.

1099911

Установка включает круглое помещение 35

1, решетчатый пол 2 с установленной на нем посредством центральной опоры 3 двухярусной батареей 4 с кормопроводами, клетки 5 первого яруса которой образованы радиальными перегородками 6 и имеют в плане форму секторов, поворотную кольцевую кормушку 7 и расположенный с уклоном к центральной опоре 3 под решетчатым полом 2 конусный навозосборник 8 с радиально размещенными в нем скребками 9, подвешенными к кольцевой кормушке 7. 45

К радиальным перегородкам 6 прикреплены дополнительные радиальные кормушки 10, а над верхним ярусом батареи расположен кормораздатчик 11, закрепленный в центре к опоре 3, а по периметру батареи — с опиранием на круговую направляющую 12 и возможностью вращения вокруг нее. На уровне сплошного решетчатого пола второго яруса станков устроен проход 13 между опорой 3 и внутренними торцами клеток 14 второго яруса, на который открывают ся калитки 15. В кольцевой кормушке 7 окружные перегородки 16 над ней снабжены калитками 17 клеток первого яруса.

Изобретение относится к установкам для содержания животных преимущественно свиней.

По основному авт. св. № 791351 известна установка для содержания животных, включающая круглое помещение, решетчатый пол с установленной на нем посредством центральной опоры двухярусной клеточной батареи, клетки которой образованы радиальными перегородками с калитками в них и имеют в плане форму секторов, по- !ð воротную кольцевую кормушку и расположенный с уклоном к центральной опоре под решетчатым полом кольцевой навозосборник с радиально размещенными в нем скребками, подвешенными к кольцевой кормушке (1) . 15

Недостатком данного устройства является неполное использование площади и объема станков на втором ярусе.

Цель изобретения — повышение эффективности использования площади станков и улучшение условий труда.

Указанная цель достигается тем, что в установке для содержания животных на втором ярусе вокруг центральной опоры и между внутренними перегородками секторов образован проход, который снавжен наклонным трапом.

Причем внутренние перегородки секторов имеют калитки.

Кроме того, наклонный трап имеет в нижней части подвижный в вертикальной плоскости участок. 30

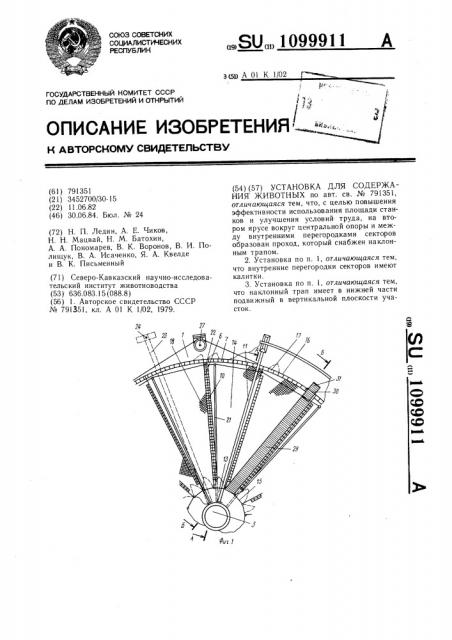

На фиг. 1 схематично изображена установка для содержания животных, вид сверху; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 разрез Б — Б на фиг. 1.

Под решетчатым полом 18 второго яруса клеточной батареи 4 закреплены поддоны

19, имеющие лотки 20. На поддонах 19 установлены скреперы 21, шарнирно прикрепленные к центральной опоре 3 и снабженные тросовой лебедкой 22 для их возвратно-поступательного перемещения. Навозосборник

8 имеет радиальный канал 23, в котором установлен шнековый насос 24. Для загрузки шнекового кормораздатчика 11 предусмотрен наклонный транспортер 25, который имеет патрубок 26, расположенный над кольцевой кормушкой 7. Установка снабжена механизмом 27 привода кольцевой кормушки 7 и вытяжным вентилятором 28, установленным в шахте в верхней части помещения 1. В одном из секторов на втором ярусе закреплен наклонный трап 29 для загона и выгона животных, нижняя часть 30 которого выходит за пределы батареи 4 до упора о пол помещения 1 и имеет возможность поворачиваться в вертикальной плоскости до вертикального положения.

Установка работает следующим образом.

Животные загоняются в клетки 5 первого яруса через калитки 17 на решетчатый пол 2 и по опушенному до упора о пол помещения 1 трапу 29, проходу 13, калитки

15 — в клетки 14 второго яруса. После загона животных по трапу 29 на второй ярус клеточной батареи нижняя часть 30 поднимается в вертикальное положение, а просвет в окружной перегородке 16 нижнего яруса закрывается калиткой 31 для предупреждения выхода животных через него.

В процессе содержания животных их навоз падает на решетчатый пол 2 первого и второго ярусов, а при последующих перемещениях животные ногами протаптывают его сквозь щели и он падает с первого яруса в навозосборник 8, а с верхнего яруса— на поддоны 19, установленные под решетчатым полом 18. При подаче корма наклонным транспортером 25 в кольцевую кормушку 7, врашаемую механизмом 27 привода, происходит движение скребков 9 по конусной поверхности навозосборника 8 и сбрасывание навозной массы в радиальный канал 23. Шнековым насосом 24 навоз откачивается за пределы помещения 1, а вытяжным вентилятором 28 удаляется наружу загазованный воздух.

Кормление животных осуществляется из кормушек, содержащихся в клетках 5 нижнего яруса. Одновременно включается в раооту и тросовая лебедка 22, приводящая в возвратно-поступательное движение по поддонам 19скреперы 21. При этом происходит очистка навоза с поддонов 19 и сброс его по скатным лоткам 20 в навозосборник 8 и далее B канал 23 к шнековому насосу 24. По окончании уборки навоза

1099911

0 38

Составитель В. Дементьев

Техред И. Верес Корректор А. Тнско

Тираж 722 Подписное

В НИИПИ Государственного ком итета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППЛ «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Ковальчук

Заказ 4448!3 и раздачи корма в кольцевую кормушку все механизмы включаются.

Вытяжной вентилятор 28 включается в работу по мере надобности. Для раздачи корма в радиальные кормушки 10 обоих ярусов по кормопроводам 4 используется кормораздатчик 11, в который корм загружается наклонным транспортером 25. После загрузки корма в кормораздатчик последний перемещается по на и ра вляющи м 2 последовательно над всеми радиальными кормушками 10 и засыпает в них корм.

Таким образом, при содержании животных в предлагаемой установке улучшаются условия постановки животных в клетки, увеличивается вместимость батареи, сокращается ручной труд, улучшаются условия труда.
