1. УСТАНОВКА ДЛЯ ОЧИСТКИ ФИЛЬТРОВ, содержащая очистную камеру, установленный в ней поворотный стол с устройством для закрепления фильтров j привод поворотного стола и.расположенные внутри очистной камеры вдоль ее стенок устройства подвода очищающей среды, отличающаяу )( несущий поток Воздуха, Создаваемый mypSuHou, с я тем, что, с целью улучшения качества очистки, установка снабжена дополнительным устройством для подвода очищающей среды, выполненным в виде трубы со спирально расположенными по ее поверхности форсунками, на которой закреплен поворотный стол. 2. Установка по п. 1, о т л и ч аю щ а я с -Я тем, что привод поворотного стола выполнен в виде фрикционной пары с непараллельными осями, ведущий элемент которой выполнен в виде маховика с расположенными по его периметру свободно размещенными на осях роликами, при этом ролики контактируi ют с поворотным столом. (Л С Bb/Spoc jac(репного Ш, , U Г и и 1 и и и U/U и

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (1!) д(5!) В О1 D 41/04 описАние изоьгкткн A

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оыЮаос aoccpe oго (1а) фха

Cхгагпы

Е034х

НеЕущии пп ол8 о.)духа со.г(Моем ггууаЮима

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3583368/23-06 (22) 25.04.83 (46) 30.06.84,Бюл. N -24 (72) А.Я.Рождественский, С.А.Рождественский и К.А.Ионика (53) 66.067.14(088.8) (56) 1. Савченко В.И. Очистка н мойка машин. M. 1974, с. 81-83. (54)(57) 1. УСТАНОВКА ДЛЯ ОЧИСТКИ

ФИЛЬТРОВ, содержащая очистную камеру, установленный в ней поворотный стол с устройством для закрепления фильтров, привод поворотного стола и расположенные внутри очистной камеры вдоль ее стенок устройства подвода очищающей среды, о т л и ч а ю щ а яс я тем, что, с целью улучшения качества очистки, установка снабжена дополнительным устройством для подвода очищающей среды, выполненным в виде трубы со спирально расположенными по ее поверхности форсунками, на которой закреплен поворотный стол.

2. Установка по п. 1, о т л и ч аю щ а я с .я тем, что привод поворотного стола выполнен в виде фрикционной пары с непараллельными осями, ведущий элемент которой выполнен в виде маховика с расположенными по его периметру свободно размещенными на осях роликами, при этом ролики контактируют с поворотным столом. I099986

Изобретение относится к устройствам для очистки фильтров, преимущественно для сухой очистки воздушных фильтров двигателей внутреннего сгорания автотранспортных средств. 5

Известна установка для очистки фильтров, содержащая очистную камеру, установленный в ней сФол с устройством для закрепления фильтров, привод поворотного стола и расположенные внутри очистной камеры вдоль ее стенок устройства для подвода очищающей среды (1) .

Однако известная установка предусматривает только наружную очистку, что недостаточно для качественной очистки фильтров, а также не обеспечивает удаление загрязнений из мелких пор и углублений, например из гофр пористого картона воздушных М фильтров.

Цель изобретения. — улучшение качества очистки.

Цель достигается тем, что установка для очистки фильтров, содержащая очистную камеру, установленный в ней поворотный стол с устройством для закрепления фильтров, привод поворотного стола и расположенные внутри очистной камеры вдоль ее стенок уст- б ройства подвода очищающей среды, снабжена дополнительным устройством для подвода очищающей среды, выполненным в виде трубы со спирально расположенными по ее поверхности форсун-gg ками, на которой закреплен оворотныи стол.

Целесообразно привод поворотного стола выполнить в виде фрикционной пары с непараллельными осями, ведущий. 40 элемент которой выполнен в виде маховика с расположенными по его периметру свободно размещенными на осях роликами, при этом ролики контактируют с поворотным столом. 45

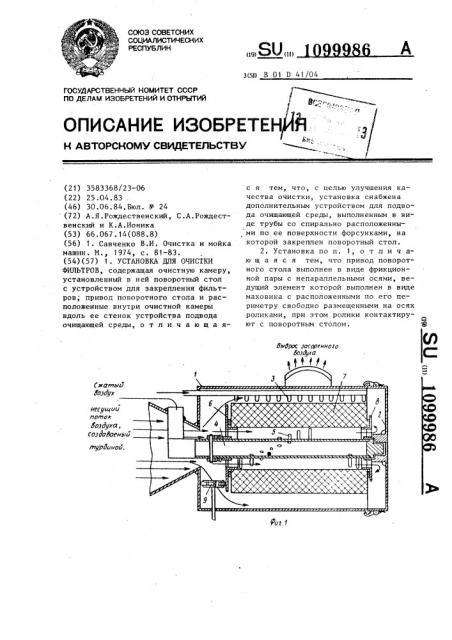

На фиг. 1 изображена установка для очистки фильтров, разрез; на фиг. 2 - ведущий элемент фрикционной пары.

Установка для очистки фильтров, преимущественно для сухой очистки воздушных фильтров ДВС, содержит корпус 1 с крышкой 2, образующие очистную камеру. Вдоль стенок корпуса внутри него расположены устройства 3 для подвода очищающей среды, например сжатого воздуха, которые могут быть выполнены в виде форсунок. В корпусе 1 установлена труба 4 со спирально расположенными по ее поверхности форсунками 5.

На трубе 4 с возможностью относительного вращения установлен поворотный стол 6, выполненный в форме диска с фиксирующими буртами для установки фильтра 7. С другой стороны фильтр

7 фиксируется упругим кольцом 8. Между поворотным столом и корпусом размещен маховик 9, посаженный на вал двигателя (на фиг. 1 и 2 не показан).

В теле маховика 9 выбраны полости, в которых размещаются ролики 10, свободно посаженные на оси 11. Труба 4 и устройства 3 для подвода очищающей среды подключены к источнику сжатого воздуха.

Установка работает следующим образом.

Открывают очистную камеру, для че".,о необходимо сня-ь крышку 2 с корпуса 1, на поворотный стол б устанавливают фильтр ? и фиксируют упругим кольцом 8; крышку 2 закрывают. После этого включают подачу воздуха к устройству 3 и форсункам 5 и включают двигатель, чем приводят во вращение маховик 9. Под воздействием струй воздуха из устройства 3 и форсунок 5 происходит очистка фильтра ? снаружи и изнутри. При вращении маховика 9 ролики 10, свободно размещенные на осях 11, контактируют со столом 6 и сотрясают фильтр 7, чем еще более способствуют счистке, а также за период кон" àêòà ролика 10 со столом б происходит поворот стола 6 вместе с фильтром. Форсунки 5 размещены на поверхности трубы 4 по спирали таким образом, что при вращении поворотного стола 6 с фильтром 7 происходит удаление грязи с внутренней стороны поверхности фильтра 7 к выходному концу корпуса 1. Загрязненный воздух удаляется из очистной камеры через окно корпуса

1 создаваемым турбиной несущим потоком подогретого спиралями воздуха, что способствует лучшему отставанию пыли от фильтра и удалению его из корпуса

Дополнительно установленная в центре поворотного стола труба с размещенными по спирали на ее поверхности форсунками и выполнение привода поворотного стола в виде фрикционной пары с непараллельными осями, ведущий элемент которой выполнен в виде махо1099986

Составитель И.Дыбовская

Редактор В.Ковтун Техред М.Гергель Корректор Л Шеньо

Заказ 4457/7 Тираж 682 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 вика с расположенными по его периметру свободно размещенными на осях роликами, контактирующими с ведомым элементом — поворотным столом, обеспечивает двухстороннюю обдувку очищае- 5 мого фильтра, а также удаление загрязнений из узких щелей и пор фильтра путем вибрационного воздействия, что значительно улучшает степень очистки фильтров и позволяет их вторично ис- 10 пользовать практически без-снижения ресурса.

Экономический эффект достигается за счет более надежного и простого привода, позволяющего в широких диапазонах изменять частоту колебаний и амплитуду, чем обеспечиваются различные режимы работы установки и повышается чистота очистки путем удаления различных видов загрязнений.
