Фотонаборная машина

Фотонаборная машина

Иллюстрации

Показать все

Реферат



ФОТОНАБОРНАЯ МАШИНА по авт.св. № 791558, отличающаяся тем, что, с целью повышения качества воспроизведения знаков, она имеет дополнительные зонные корректоры дисторсии, выходы которых связаны с третьими входами усилителей отклонения по вертикали и горизонтали , первые входы зонных корректоров дисторсии связаны с выходом блока адресов, а вторые входы - с выходом интерполятора.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН,Я0„„

3« 1> i В 41 В 19/00

А,5» Р4ЯЩЗЯ»7 р q

gf

ЬМВ4 иц 1" ;А

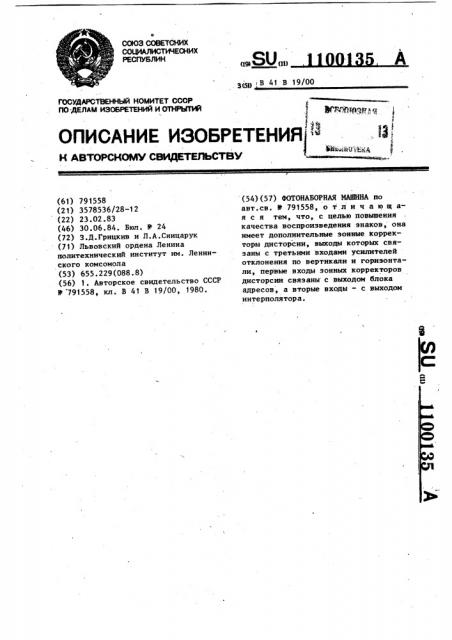

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " к втоескомМ СВМДЮеЛьСтву

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

А0.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 791558 (21) 3578536/28-12 (22) 23.02.83 (46) 30.06.84. Бюл. В 24 (72) З.Д.Грицкив и Л.А.Сницарук (71) Львовский ордена Ленина политехнический институт им. Ленинского комсомола (53) 655.229(088.8) (56) 1. Авторское свидетельство СССР

И 791558, кл. В 41 В 19/00, 1980. (54)(57) ФОТОНАБОРНАЯ МАШИНА по авт.св. Ф 791558, о т л и ч а ю щ ая с я тем, что, с целью повышения качества воспроизведения знаков, она имеет дополнительные зонные корректоры дисторсии, выкоды которых связаны с третьими входами усилителей отклонения по вертикали и горизонтали, первые входы зонных корректоров дисторсии связаны с выходом блока адресов, а вторые входы - с выходом интерполятора.

11001

Изобретение относится к полиграфическим машинам, в частности к фотонаборным машинам.

По основному авт.св. Â 791558,. известна фотонаборная машина, исполь- 5 эуемая s полиграфии для набора знаковой информации, которая содержит носитель информации, последовательно соединенные между собой считывающее устройство, процессор и блок оперативной памяти, выходы которого соединены с блоками знаковых отклонений по вертикали и горизонтали и с катодом электронно-лучевой трубки (ЗЛТ), блоки цифроаналоговых преобразователей, выходы которых через усилители связаны с отклоняющей системой трубки, фокусирующую катушку и квадруполь, подключенные к системе эонной коррекции астигматизма, состо- ?О ящей из интерполятора, блока адресов, входы которых подсоединены к бпоку .оперативной памяти и трех зонных кор ректоров, каждый иа которых включает последовательно соединенные между собой блок узловых значений, сумматор и усилитель,,причем выходы усили- телей порогового и второго зонных корректоров соединены с квадруполем, а выход усилителя третьего зонного корректора связан с фокусирующей катушкой (1):

Недостатки известной фотонаборной майины вЂ,некорректировка дисторсии отклонения электронного пучка ЭЛТ, 3$ в проявляющейся в геометрических и не- . линейных искажениях формируемого на экране изображения и, как следствие, низкое качество воспроизведения знаков. 40

Цель изобретения — повышение ка-. чества воспроизведения знаков.

Указанная цель достигается тем, что фотонаборная машина имеет .дополз нительные зонные корректоры дистор» 4$ сии, выходы которых связаны с третьими входами усилителей, отклонения по вертикали и горизонтали, первые входы зонных корректоров дисторсии связаны с выходом блока адресов, а щ вторые входы — с выходом интерполятора.

На чертеже представлена блок схема фотонаборной машины.

Машина содержит носитель 1 информации, считывающее устройство 2, процессор 3, блок 4 оперативной памяти, цифроаналоговый преобразова"

3,5 3 тель 5 адресного отклонения no горизонтали, цифроаналоговый преобразователь 6 адресного отклонения по вертикали, блок 7 знакового отклоне ния по вертикали, блок 8 знакового отклонения по горизонтали, усилитель. 9 отклонения по вертикали, усилитель 10 отклонения по горизонтали, отклоняющую систему 11, кинескоп 12, объектив 13, светочувстви- тельньй материал 14, блок 15 адре сов, интерполятор 16, пять зонных корректоров, содержащих блоки 17 узловых значений, сумматоры 18, усилители 19, дополнительную фокусирующую катушку 2О и квадруполь 21.

Фотонаборная машина, работает. следующим образом.

Считанная с носителя 1 устройством 2 информация поступает в виде кодов на процессор 3, откуда код адресного отклонения по горизонтали поступает на цифроаналоговый преобразователь б, а код адресного отклонения по вертикали ва цифроаналоговый преобразователь 5. Напряжение с выходов цифроаналоговых преобразователей поступает далее иа входы усилителей 9 и 10, чем обеспечивается задание определенных адресных токов в обмотках отклоняющей системы 11.

В блоке 4 оперативной памяти хранятся введенные в машину иэображения, которые могут быть синтезированы на экране ЗЛТ без разрушения информации.

Для синтеза малых иэображений, на- пример полиграфических знаков, предусмотрены блоки 7 и 8, обеспечивающие отклонение луча в пределах одного знака. Напряжение е выходов этих устройств подводится к вторым входам усилителей 9 и 10 отклонения, которые обеспечивают сложение сигналов зна}кового и адресного отклонений, Синх- . ронно с Отклонением на катод кинескопа подеется видеосигнал записанный в оперативиой памяти. Синтезированное на экране кинескопа изображение проецируется с помощью объекФива 13 на фотоматериал 14 закрепленный . в кассете. Параллельно цифроаналоговым нреобраэователям 5 и 6 старшие .разряды кодов адресного отклонения подаются на блок 15 адресов, с кото-, рогО поступают на блоки 17 узловых значений. Корректирующие напряжения поступают на сумматоры 18, а затем на усилители 19 и третьи входы

ВНИИПО Заказ 4471/15 Тираж 369 . Подписное

Филиал ППП "Патент.", r. Ужгород, ул.Проектная,4

3 f 1001 усилителей 9 и 10 отклонения. Коррекция в точках экрана, расположен- ;. ных между узлами, обеспечивается интерполятором 16. На его входы подаются несколько (в зависимости от тре- буемой дискретности интерполяции) средних разрядов кодов адресноге отклонения.

На.выходе интер олятора прн изме- 10 ненни этих разрядов кодов возникают интерполирующие функции, которые при поступлении на блоки 17 набора узловых значений обеспечивают изменения выходных напряжений этих устройств по закону интерполяций в пределах, соответствующих значениям

35 4 напряжений в ближайших узлах. Преобразованные сумматорами f8 и усилителями 19 в токи обмоток фокусирующей катушки "С и квадруполя 21, эти нап« ряжения корректируют искажения фокусировки пятна. Одновременно с помощью сумматора 18, усилителей 9 н.10 и отклоняющей системы 1! соответствующие напряжения корректируют искажения положения пятна на экране, т.е. дисторсию отклонения пучка.

Введение в фотонаборную машину двух дополнительных зонных корректоров позволяет достичь требуемую точность вывода светящегося пятна по всему рабочему полю и, тем самым, высокое качество формируемых знаков.
