Устройство для натяжения сетки на трафаретную печатную форму

Устройство для натяжения сетки на трафаретную печатную форму

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ СЕТКИ НА ТРАФАРЕТНУЮ ПЕЧАТНУЮ ФОРМУ, содержащее прямоугольную раму с направляющими , расположенными по ее сторонам, захваты для крепления сетки , каждый из которых выполнен в виде установленного с возможностью вращения валика с пазом под сетку, натяжной механизм с поворотными ключами и средства фиксации валиков, включающие каждое подпружиненную собачку , установленную с возможностью взаимодействия с храповым колесом, отличающееся тем, что, с целью повышения качества натяжения сетки, оно имеет П-образные стойки, смонтированные в направляющих рамы, а каждый валик состоит из нескольких частей, каждая из которых имеет центральньй канал и цапфу под поворотные ключи, при этом все части каждого валика соосно одна относительно другой размещены в соответствунщих П-образных стойках. DO эо

СОЮЗ СОВЕТСКИХ

NINVIICI

РЕСПУБЛИК (19I (1И

31511 В 41 F 15/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Пб ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

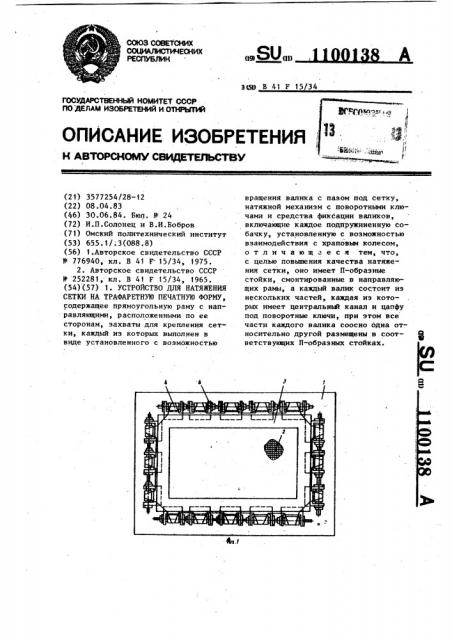

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

tI н двтоескомь свидктюьствм (21) 3577254/28-12 (22) 08.04.83 (46) 30.06.84. Бюл..й- 24 (72) И.П.Солонец и В.И.Бобров (71) Омский политехнический институт (53) 655.1/;3(088.8) (56) 1.Авторское свидетельство СССР

Ф 776940, кл. В 41 F 15/34, 1975.

2. Авторское свидетельство СССР

Ф 252281, кл. В 41 F 15/34, 1965. (54)(57) 1. УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ

СЕТКИ НА ТРАФАРЕТНУЮ ПЕЧАТНУЮ ФОРМУ, содержащее прямоугольную раму с направляющими, расположенными по ее сторонам, захваты для крепления сетки, каждый из которых выполнен в виде установленного с возможностью вращения валика с пазом под сетку, натяжной механизм с поворотными ключами и средства фиксации валиков, включающие каждое подпружиненную собачку, установленную с возможностью взаимодействия с храповым колесом, о т л и ч а ю щ e с я тем, что, с целью повышения качества натяжения сетки, оно имеет П-образные стойки, смонтированные в направляющих рамы, а каждый валик состоит из нескольких частей, каждая из которых имеет центральный канал и цапфу под поворотные ключи, при этом все части каждого валика соосно одна относительно другой размещены в соответствунщих П-образных стойках.

2,. Устройство по и. 1, о т л ич а ю щ е е с я тем, что торцовая часть каждой цапфы выполнена фигурной.

1100138

3. Устройство по пп. 1 и 2, о тл и ч а ю щ е е с я тем, что оно имеет ролики, размещенные в направляющих рамы и в П-образных стойках.

Изобретение относится к печатному оборудованию, а именно к устройствам для натяжения сетки на трафаретную печатную раму,. и может быть использовано в отраслях народного хозяйства, где применяется трафаретная печать, например в полиграфии, в радиотехнической промынленности, а также для растяжения любых эластичных тканей и пленок. 10

Известно устройство для натяжения сетки на трафаретную формную раму, . содержащее натяжную раму с направляющими, в которых установлены захваты для сетки, натяжной винтовой механизм,15 основание g1) .

Наибольшие напряжения испытывают участки сетки, расположенные в центральной части рамы, а также по краям рамы между угловыми участками. Не- 20 равномерность натяжения сетки на различных ее участках приводит к изменению размеров ячеек сетки, что влияет на плотность красочного слоя. Неравномерность натяжения сетки снижает качество приводки красочного изображения, а малое напряжение участка сетки увеличивает время отрыва сетки. от запечатываемого материала в трафаретной печатной машине, что снижает ее производительность. Если же на этом участке повысить напряжение сетки, то это вызовет значительное увеличение напряжения,по углам,. что приводит к разрыву сетки. Поэтому наиболее оптимальным вариантом является равномерное натяжение сетки по всем участкам, что устройством не обеспечивается.

Известно также устройство для на- 40 тяжения сетки на трафаретную печатную форму, содержащее прямоугольную раму с направляющими, расположенными по ее сторонам, захваты для крепления сетки, каждый иэ которых выполнен в виде установленного с возможностью вращения валика с пазом под сетку, натяжной механизм с поворотными ключами и средства фиксации валиков, включающие каждое подпружиненную собачку, установленную с, возможностью взаимодействия с храповым колесом.

Натяжной механизм устройства воздействует в одинаковой степени через валик на всю сторону печатной формы (21 .

Однако, учитывая, что основой трафаретных печатных форм является тонкая сетка, которая может быть изготовлена из хлопчатобумажных волокон натурального или искусственного шелка, синтетических волокон, и т.д,, т.е. из материалов с различными свойствами, и отличается еще и по способу переплетения нитей, возникающие в ней напряжения по длине могут быть различны, а следовательно, форма может быть неравномерно натянута.

Цель изобретения — повышение качества натяжения сетки.

Укаэанная. цель достигается тем, что устройство, содержащее прямоугольную раму с направляющими, расположенными по ее еторонам, захваты для крепления сетки, каждый иэ которых выполнен в виде установленного с возможностью вращения валика с пазом под сетку, натяжной механизм с поворотными ключами и средства фиксации вФликов, включающие каждое подпружиненную собачку, установленную с возможностью взаимодействия с храповым колесом, имеет П-образные ,стойки, смонтированные в направляющих рамы, а каждый валик состоит из нескольких частей, каждая из которых имеет центральный канал и цапфу под поворотные ключи, при этом все части каждого валика соосно одна относительно другой размещены в соответствуницих П-образных стойках.

1100138 4

10 рамы 3. После этого накладывают сетку 2 на раму 3 и закрепляют обре занные края сетки на поверхности втулок 6, для чего заводят обрезанные края сетки под плоские пружи15 ны 14, установленные в вырезе 17

I втулок 6, предварительно нажав на отогнутый конец 16 плоской пружины 14. Зубцы 15 плоской пружины 14, внедряясь в сетку, повышают надеж20 ность закрепления сетки во втулке.

Затем осуществляют общую натяжку .сетки с двух каких-либо противополо .ных сторон; Для этого в фигурные от верстия втулок 6 двух противоположПри этом торцовая часть каждой цапфы выполнена фигурной.

Устройство для натяжения сетки имеет ролики, размещенные в направляющих рамы и в П-образных стойках. 5

На фиг. 1 показано устройство для натяжения сетки на трафаретную печатную раму, вид сверху, на фиг. 2 механизм натяжения, вид с торца, на фиг. 3 — то же, продольный разрез; на фиг. 4 — то же, вид сверху, на фиг. 5 — то же, поперечный разрез; на фиг. 6 — то же, с роликами.

Устройство для натяжения сетки ,на трафаретную печатную раму содержит стол 1 (фиг. 1), сетку 2, трафаретную раму 3, натяжные механизмы 4, расположенные по периметру рамы 3, П-образные опоры 5, смонтированные по сторонам рамы 3, и втулки 6, размещенные в опорах 5., соосно друг относительно друга. Рама 3 имеет направляющие 7 и 8, с которыми контактируют опоры 5. Втулки 6 имеют цапфы 9 жестко закрепленные в их торцах, 25 торцовая часть 10 которых выполнена фигурной под ключ. Средство фиксации выполнено в,виде шарнирно установленной на опоре 5 собачки 11 с пружиной 12 и храпового колеса 13, с ко- 30 торым взаимодействует собачка 11.

Зажимы для закрепления вырезанных частей сетки 2 на поверхности втулки 6 выполнены в виде плоской пружины 14 (фиг. 4 и 5) с зубчатым краем 15 и отогнутым концом 16. Плоская пружина 14 установлена в вырезе 17 втулки 6 и один ее конец жестко закреплен на поверхности втулки, а другой — конец 16 имеет возможность воз-40 вратно-поступательного перемещения вдоль нее. В опоре 5 установлены плоские пружины !8 для фиксации положения втулки 6 в его цапфах 9 при сборке.

Во втулке 6 выполнено сквозное фигур-45 ное отверстие 19 для установки клю ча 20 (фиг. 3).

Устройство может иметь также ролики 21-24 (фиг. 6) для уменьшения усилия сопротивления при перемещении

П-образных опор 5 относительно рамы 3.

Ролики 21 и 22 смонтированы в опоре 5 и контактируют соответственно с взаимно перпендикулярными сторона-. ми 25 и 26 рамы 3. Ролики 23 и 24 мо- 55 гут контактировать со столом 1. Оси роликов установлены параллельно контактирующим плоскостям и перпендикул яр но на правле нию их д виже ния вдоль рамы.

Натяжение сетки на раму осуществляется следующим образом.

Предварительно края сетки обрабатываются, как показано на фиг. 1. Устанавливают опоры 5 вдоль периметра рамы 3, так, что опоры своими плоскостями упираются в направляющие 7 и 8

I ж ных сторон вставляют ключи с рукояткой, выполненные в виде граненных стержней, и одновременным поворотом рукояток осуществляют натяжку. После чего переходят к натяжке двух других противоположных сторон сетки.

После производства общей натяжки сетки осуществляют индивидуальную натяжку тех или иных участков сетки поворотом одной втулки ключом, воз-. действуя на ее фигурную часть, предварительно удалив из- втулок стержневой ключ с рукояткой для общей натяжки.

Во время натяжения сетки опоры, снабженные роликами, смещаются за счет усилий, прикладываемых к зажимам со стороны натяжных механизмов, расположенных вдоль других сторон рамы. Тем самым устраняются избыточ- ные напряжения сетки по углам формной рамы и предотвращаются, таким образом, разрывы сетки. Храповыми механизмами, состоящими их колеса 13 и подпружиненной собачки 11, осуществляется фиксация положения втулок 6.

После растяжения сетки до требуемой степени деформации их промазывают клеем в местах. соприкосновения с формной рамой, выдерживают до полного высыхания, после чего обрезают свободные концы сетки.

Возможность общей натяжки сетки с последующей индивидуальной подгон11001 кой необходимого натяжения отдельных ее участков, а также устранения избыточных напряжений сетки по углам рамы, выгодно отличает предлагаемое

38 4 устройство от известных, позволяет сократить время необходимое для под. готовки формы, исключает возможность ее разрыва.

1100138

1100138 ф02. 5

z:
