Реферат



УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ КРУПНОГАБАРИТНЫХ ГРУЗОВ , содержащее две подкатные тележки с установленными на них грузоподъемными средствами, связанными с приводами, отличающееся тем, что, с целью -улучшения эксплуатационных характеристиками повышения безопасности эксплуатации, оно снабжено съемными поперечинами для соединения подкатных тележек, при зтом грузоподъемные средства представляют собой съемные балки , закрепляемые на соответствующих подкатных тележках.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зги) В 60 P 1 02; В 60 P 3 40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2873769/27-11 (22) 10.12.79 (46) 30.06.84. Бюл. № 24 (72) В. А. Федоров, Ю. Н. Щербаков и В. А; Каражбей (53) 629.114.3(088.8) (56) 1. Патент США № 4015736, кл. 214-390, 1977 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ КРУПНОГАБАРИТНЫХ ГРУ,во„, »оаво A

30В, содержащее две подкатные тележки с установленными на них грузоподъемными средствами, связанными с приводами, отличающееся тем, что, с целью, улучшения эксплуатационных характеристик,, и повышения безопасности эксплуатации, оно снабжено съемными поперечинами для соединения подкатных тележек, при этом грузоподъемные средства представляют собой съемные балки, закрепляемые на соответствующих подкатных тележках.

О

CO

С5

СР

1100160

Составител т. Терешкина

Техред И. Верес Корректор О. Билак

Тираж 657 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д; 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор В. Петраш

За аз 4437/15

Изобретение относится к безрельсовым наземным транспортным средствам, предназначенным для транспортировки крупногабаритного тяжеловесного оборудования.

Известно устройство для транспортировки крупногабаритных грузов, содержащее две подкатные тележки с установленными на них грузоподъемными средствами, связанными с приводами 11).

Недостатком известного устройства является соединение подкатных тележек по1О средством груза, что может вызвать их рассоединение.

Цель изобретения — улучшение эксплуатационных характеристик устройства и повышение безопасности эксплуатации.

Для достижения поставленной цели устройство для транспортировки крупногабаритных грузов, содержащее две подкатные тележки с установленными на них грузоиодъемными средствами, связанными с приводами, снабжено съемными поперечина- 20 ми для соединения подкатных тележек, при этом грузоподъем н ые средства и редставляют собой съемные балки, закрепляемые на соответствующих подкатных тележках.

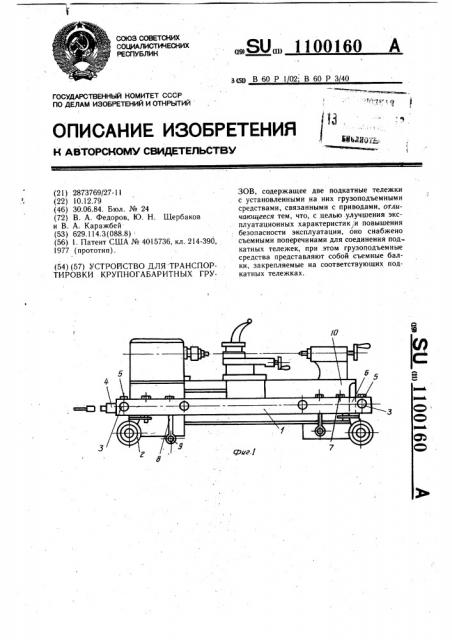

На фиг. 1 схематично изображено уст- роиство, вид сбоку; на фиг. 2 — то же, вид спереди.

Устройство содержит подкатные тележки

1 на колесных парах 2, симметричных относительно оси тележки, соединяющиеся между собой посредством траверс 3. На перед- ЗО ней траверсе 3 закрепляется буксировочная тяга 4. В цодкатных тележках 1 выполнены отверстия для установки в них траверс 3, и они оборудованы фиксаторами 5 положений траверс. Колесные пары могут поворачиваться относительно оси 6 и фиксироваться относительно ее фиксаторов 7.

На .каждой подкатной тележке 1 закреплены домкраты 8 по разным сторонам от ее продольной оси. Домкраты попарно соединяются грузоподъемными средствами, которые могут располагаться как-под балками подкатных тележек, так и над ними.

Грузоподъемные средства представляют собой съемные балки 9, которые могут быть выполнены различной длины в зависимости от ширины перевозимого оборудования 10.

Устройство работает следующим образом.

К перевозимому оборудованию 10 подкатывают с двух сторон тележки 1 и соединяют между собой траверсами 3. К передней траверсе прикрепляют тягу 4.

Съемные балки 9 грузоподъемных средств подкладывают под перевозимое оборудование или пропускают их через технологические отверстия и затем прикрепляют к домкратам 8, за счет чего оборудование поднимается на необходимую высоту. При необходимости фиксируют все или несколь ко колесных пар 2.

Разгрузка осуществляется в обратном порядке.

Использование предлагаемого устройства для транспортировки крупногабаритных грузов позволяет перемещать различное по размерам и массе оборудование на территории предприятий и в цехах в условиях ограничения площади для маневра.
