Водоуловитель градирни
Патент 1100400
Авторы
Классы МПК
Водоуловитель градирни
Иллюстрации
Реферат
ВОДОУЛОВИТЕЛЬ ГРАДИРНИ, включающий листовые V-образные элементы , соединенные между собой стержнями, отличающийся тем, что, с целью обеспечения жесткости водоуловителя и упрощения его монтажа, стержни установлены перпендикулярно наклонным поверхностям листовых элементов и пропущены по крайней мере через три листовых элемента, причем верхний торец каждого из стержней выполнен с упором. J (Л
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК 11 Е 04 Н 5/12
I. .)э н " . ц ,!3
ОПИСАНИЕ ИЗОБРЕТЕНИЯ :1
К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ
ЪИЬЛВ1ТЫ
Р ь
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3536461/29-33 (22) 07.01.83 (46) 30.06.84. Бюл. № 24 (72) Ю. С. Недвига
1 (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт гидротехники им. Б. Е. Веденеева (53) 621.187.3 (088.8) (56) 1. Патент Великобритании № 1007199, кл. F 4 К, опублик. 1965.
2. Патент ФРГ № 1119882, кл. 17 е 2/22, опублик. 1962 (прототип).
„„SU„, 1100400 A (54) (57) ВОДОУЛОВИТЕЛЬ ГРАДИРНИ, включающий листовые V-образные элементы, соединенные между собой стержнями, отличающийся тем, что, с целью обеспечения жесткости водоуловителя и упрощения его монтажа, стержни установлены перпендикулярно наклонным поверхностям листовых элементов и пропущены по крайней мере через три листовых элемента, причем верхний торец каждого из стержней выполнен с упором.
1100400
Изобретение относится к строительству объектов энергетики и предназначено для башенных и вентиляторных градирен в качествее охл адител ей.
Известен водоуловитель, представляющий собой пакет волнистых листов, установленных на определенном расстоянии друг от друга с помощью распорки сложной формы из искусственной смолы. В средней части распорки сделан криволинейный паз, ширина и радиус кривизны которого точно соответствуют размерам волнистого листа, например асбоцементного. Для крепления распорки на торец листа ее разгибают, после чего она удерживается трением. Распорки ставят с обоих торцов листа (1).
Недостатком данной конструкции является сложность изготовления распорок.
Наиболее близким к изобретению является водоуловитель, включающий листовые
V-образные элементы, соединенные между собой стержнями. В листовых элементах водоуловителя V-образные волнистые участки переме>каются с прямолинейными. Для дистанционирования между листами установлены прокладки в виде криволинейных стержней с прямыми участками на концах.
Они размещены так, что изогнутый участок стержня располагается между волнами двух соседних листов, а прямолинейные — между прямолинейными участками листов соответственно. 3ТНМ обеспечивается жесткость водоуловителя (2) .
Однако известный водоуловитель характеризуется недостаточной жесткостью, которая обеспечивается лишь за счет размещения дистанционирующих прокладок в виде изогнутых стержней. Для удобства монтажа требуется изготовление дополнительных приспособлений для закрепления каждого листа, а затем и всего пакета водоуловителя, что усложняет монтаж известной конструкции. Прокладки устанавливаются с двух сторон ширины листа и создают дополнительное сопротивление, ухудшая аэродинамические характеристики градирни.
Цель изобретения — обеспечение жесткости водоуловителя и упрощение его монтажа.
Поставленная цель достигается тем, что в водоуловителе градирни, включающем листовые V-образные элементы, соединенные между собой стержнями, последние установлены перпендикулярно наклонным поверхностям листовых элементов и пропущены по крайней мере через три листовых элемента, причем верхний торец каждого из стержней выполнен с упором.

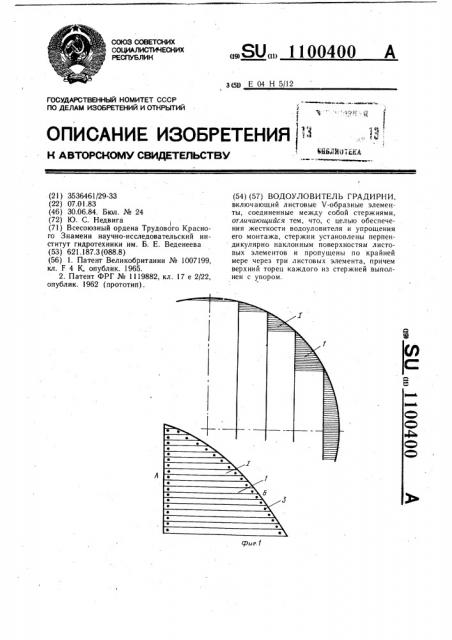

На фиг. 1 изображено примыкание водоуловителя к обшивке градирни, и фрагмент водоуловителя; на фиг. 2 — фрагмент водоуловителя, вид сверху; на фиг. 3 — то же, вид сбоку.
Водоуловитель состоит из V-образных
15 листовых элементов 1, стержней 2 с упорами 3, размещенных в отверстиях 4.
Сборка водоуловителя осуществляется при помощи стержней 2, каждый из которых проходит через отверстия 4, трех расположенных рядом элементов 1. Причем верхний стержень 2, ближайший к центральному перелому нижней части элемента, вставляется с его вогнутой стороны до его нанизывания на стержни предыдущих элементов, а затем из него нанизываются последующие листовые элементы. В противоположном направлении наклонных поверхностей листовых элементов стержень вводится с наружной стороны уже после установки нижних стержней. При этом фиксируется по меньшей мере три элемента. Прочность и надежность такого соединения элементов стержнями гарантируется их упорами 3 и взаимноперпендикулярным расположением стержней и листовых элементов водоуловителя.
Предлагаемый водоохладитель градирни обладает улучшенными аэродинамичес35 кими характеристиками, не требует специальных дистанционирующих прокладок и обеспечивает необходимую жесткость пакета листов водоуловителя. При этом, изменяя расстояние между отверстиями в листовых элементах, удается варьировать частоту
4О расположения листов в пакете водоуловителя без изменения технологии изготовления и монтажа.
Изобретение позволяет повысить жесткость водоуловителя и упростить его монтаж.
