Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

gI5I) Я 01 М 27/83

ОПИСАНИЕ.ИЗОБРЕТ

И ABTOPCHOMV CBIQETEllbCTBV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3560890/25-28 (22) 02. 03 ° 83 °, (46) 30. 06. Р4. Бюл. Р 24 (72) В.Н.Москвин, В. A.Ìèøóíèí, С.Г.Савков и В.В.Свиридов (71) Новосибирский электротехнический институт (53) 620.179.14(088.8) (56) 1. Авторское свидетельство СССР

Р 868538, кл. G 01 N 27/82, 1980.

2. Патент США 9 3588683, кл., Q 01 R 33/12, 1971.(прототип ) (54).. (97) СПОСОБ НЕРАЗРУШИОЩЕГО КОНТРОЛЯ МАГНИТНЫХ NATEPHAlIOB, заключаюÄÄSUÄÄ1 100556 А щийся в том, что с помощью индуктивного преобразователя контролируемый материал перемагничивают полем низкой частоты, подмагничивают постоянным .полем и регистрируют ЭДС шумов

Варкгаузена, отличающийся тем,что, с целью повышения точности, предварительно в рабочей зоне преобразователя размещают ферромагнитную пластину, намагничивают ее постоянным полем до насыщения н располагают преобразователь с пластиной на поверхности контролируемого материала.

СР

Ю

Сл

ОЪ

1100596

Изобретение относится к контроль»о-измерительной технике и может быть использовано для дефектоскопии и контроля физико-механических свойств свойств изделий иэ магнитных материалов.

Известен способ нераэрушающего контроля магнитных материалов, основанный на преобразовании постоянного магнитного поля в переменное путем возбуждения в намагничиваю- 10 щийся пластине с высокой магнитострикционной константой и магнитной проницаемостью ультразвуковых колебаний (13.

В этом способе намагничивающуюся 15 пластину размещают на поверхности контролируемого изделия и ее дополнительно намагничивают в зоне контроля. Наличие дефекта в зоне контроля приводит к искривлению линий напряженности постоянного магнитного поля и к появлению сигнала в измерительной катушке. Дефект малых размеров вызывает значительное искривление линий напряженности магнитного поля и обуславливает низкую точность контроля этим способом.

Наиболее близким к предлагаемому по технической сущности является способ неразрушающего контроля магнитных материалов, заключающийся в том. что с помощью индуктивного преобразователя контролируеьый материал перемагничивают полем низкой частоты, подмагничивают постоянным полем и регистрируют ЭДС шумов Барк- З5 гаузена (23.

Известный способ обладает низкой ,точностью контроля дефектов из-за влияния на результат контроля струк- турных свойств изделия. 40

Цель изобретения - повышение точности контрсля.

Поставленная. цель достигается тем, что согласно способу неразру- 45 шающего контроля магнитных материалов,. заключающемуся в том, что с помощью индуктивного преобразователя койтролируеьнй материал перемагничивают полем низкой частоты, подмагничивают постоянным полем и регистрируют ЭДС шумов Баркгаузена, предварительно в рабочей зоне преобразователя размещают ферромагнитную пластину, намагничивают ее постоянным полем до насыщения и располагают преобразователь с пластиной на поверхности контролируемого материала.

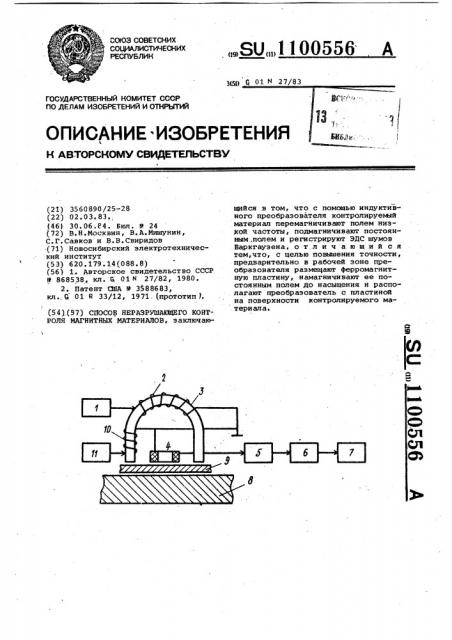

На чертеже представлена блок-схе» 60 ма устройства, реализующего предлагаемяй способ.

Устройство содержит блок 1 перемагничивания, соединенный с преобразователем, выполненным из перемагничивающей обмотки 2, размещенной на П-образном магнитопроводе 3, и измерительной катушки 4, соединенной с включенными последовательно фильтром 5 верхних частот, усилителем б и измерительным блоком 7. П-образный магнитопровод размещен над контролируемым изделием 8 н между ними размещена тонкая пластина 9 из ферромагнитного материала. Дополнительная обмотка

10 размещена на магнитопроводе 3 и соединена с источником 11 постоянного тока.

Способ реализуют следующим образом.

С генератора 1 на перемагничивающую обмотку 2 подают переменное напряжение низкой частоты. При этом с помощью магнитопровода 3 происходит перемагничивание изделия 8 и пластины 9. Возникающий при этом сигнал ЭДС шумов Баркгаузена регистрируют измерительной катушкой 4, выделяют фильтром 5 верхних частот, усиливают усилителем б и измеряют блоком 7. С помощью источника 11 постоянного тока и дополнительной обмотки 10 намагничивающуюся пластину 9 вводят в насыщение в отсутствие в рабочей зоне преобразователя контролируемого объекта 8.

При этом происходит исчезновение сигнала шумов Баркгаузена. В момент совмещения преобразователя и пластины с зоной контроля происходит появление сигнала ЭДС шумов Баркгаузена, так как магнитный поток раздваивается на два потока, и по барометрам ЭДС шумов Баркгаузена определяют результат контроля.

Размещение преобразователя на контролируемом объекте приводит к раздвоению магнитного потока, создаваемого дополнительной обмоткой 10, на поток в пластине 9 и поток в иэделии 8 эа счет уменьшения потока в. пластине. Уменьшение магнитного потора в пластине приводит к росту сигнала ЭДС шумов Баркгаузена. В мо мент появления дефекта, например, трещины (не показана1 в зоне контроля между полюсами магнитопровода происходит увеличение магнитного потока в пластине 9 и изменение сигнала ЭДС шумов Баркгаузена, зависящего от размеров дефекта. Сопоставляя величины сигнала ЭДС шу-. мов Баркгаузена бездефектного иэделия и изделия с дефектом, определяют наличие дефекта в зоне контроля и его размер.

Размещение ферромагнитной плас«тины между преобразователем и иэде1100556 лием позволяет изменять величину структурных свойств и тем самим уменьпостоянного подмагничивающего шить влияние структур на результат поля в изделии в зависимости от его контроля.
