Устройство конференц-связи в системах с импульсно-кодовой модуляцией

Патент 1100750

Авторы

Иллюстрации

Показать все

Реферат

1. УСТРОЙСТВО КОНФЕРЕНЦСВЯЗИ В СИСТЕМАХ С ИМПУЛЬСНО-КОДОВОЙ МОДУЛЯЦИЕЙ (ИКМ); содержащее входнсяй и выходной регистры, последова-тельно соединенные блок памяти и буферный регистр, причем выход входного регистра соединен с входом блока памяти, отличающееся тем, что, с целью повышения качества конференц-связи,а него введен блок объединения ИКМ-сигналов, причём вход группового ИКМ-сигнала первого абонента блока объединения ИКМ-сигналов -соединен с выходом блока памяти, вход группового ИКМ-сигнала второго абонента блока объединения ИКМ-сигналов соединен с выходомбуферного регистра, вход канального интервала которого соединен с входом канального интервала блока объединения ИКМ-сигналов, выход которого соединен с входом выходного регистра, четвертый вход блока объединения,ИКМ-сигналов является входом нечет- § ного цикла, пятый вход блока объеди (Л нения ИКМ-сигналов является входом четного цикла. ел

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (П) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) )5 75 721/18-09

-(22) 25.02.83 (46) 30,06,84, Бюл. Р 24 (72) С.А.Колбасюк и В.И.Нейман (71) Институт проблем передачи, информации AH СССР и Московский институт инженеров железнодорожного транспорта (53) б 21. 348. 4 (088. 8) ,(56) 1. Патент Швейцарии Р 600708, кл. Н 04 М 3/56, 1978, 2. Патент США 9 4054757, кл. Н 04 М 3/56, 1977 (прототип) . (54) (57) 1. УСТРОЙСТВО КОНФЕРЕНЦСВЯЗИ В СИСТЕМАХ С ИМПУЛЬСНО-КОДОВОЙ

МОДУЛЯЦИЕЙ (ИКМ); содержащее входной и выходной регистры, последова тельно соединенные блок памяти и буферный регистр, причем выход входного регистра соединен с входом 3(5D Н 04 М 3 56 4 10 L 2/08 блокапамяти, отличающее ся тем, что, с целью повышения качества конференц-связи,а него введен блок объединения ИКМ-сигналов, причем вход группового ИКМ-сигнала первого абонента блока объединения ИКМ-сигналов соединен с выходом блока памяти, вход группового ИКМ-сигнала второго абонента блока объединения ИКМ-сигналов соединен с выходом буферного регистра, вход канального интервала которого соединен с входом канального интервала блока объединения

ИКМ-сигналов, выход которого соединен с входом выходного регистра, четвертый вход блока объединения

ИКМ-сигналов является входом нечет- Ж ного цикла, пятый вход блока объединения HKM-сигналов является входом четного цикла.

1100750

2. Устройство по и. 1, о т л ивЂ” ч а ю щ е е с я тем, что блок объединения ИКМ-сигналов содержит пять элементов И, два элемента ИЛИ, два инвертора и два цифровых обнаружителя речи, причем первые входы первого и второго элементов И являются входами нечетного и четного циклов соответственно, вторые входы первого и второго элементов И соединены с первыми входами соответствующих обнаружителей речи и являются входами группового ИКМ-сигнала первого и второго абонентов соответственно, вторые входы цифровых обнаружителей речи объединены и соединены с первыми, входами третьего, четвертого и пятого элементов И и являются входом канального интервала, выход первого цифрового обнаружителя речи соединен с вторым входом четвертого элемента И и через первый инвертор с вторым входом пятого элеМента И, третий вход которого соединен с первым входом второго цифрового обнаружителя речи, выход которого соединен с четвертым входом пятого элемента И, третьим входом четвертого элемента

И и через второй инвертор с вторым входом третьего элемента И, выход которого соединен с первым входом первого элемента ИЛИ, второй и третий входы которого соединены с выИзобретение относится к цифровой электросвязи, а именно к систеМам связи с импульсно-кодовой модуляцией (ИКМ) и временным разделением каналов, и может быть использовано в устройствах конференц-связи на электронных ATC с цифровой коммутацией каналов.

Известно устроиство конференц-свя» зи, содержащее регистры сдвига, 0 преобразователи кода и суммирукщее устройство (1) .

Однако данное устройство сложно и не обладает достаточной надежностью, 15

Наиболее близким к предлагаемому является устройство конференц-связи в системах с импульсно-кодовой модуляцией, содержащее входной и выходной регистры, последовательно соединенные блок памяти и буферный регистр, причем выход входного регистра соединен с входом блока памяти $2j . ходами четвертого и пятого элементов И соответственно, третий вход третьего элемента И соединен с вторым входом первого элемента И, выход которого соединен с первым входом второго элемента HJIH, второй вход которого соединен с выходом второго элемента И, выход второго элемента

ИЛИ соединен с четвертым входом четвертого элемента И ° !

3. Устройство по п. 2, о т л и ч а ю щ е. е с я тем, что цифровой обнаружитель речи содержит два элемента И, RS -триггер, последовательно соединенные двоичный счетчик и дешифратор двоичного кода, причем первый вход первого элемента И является входом группового ИКМ-сигнала, второй вход вЂ” входом канального интервала, третий вход вЂ” входом разряда кодового слона ИКМ-сигнала, выход первого элемента И соединен с входом S RS -триггера и первым входом сброса двоичного счетчика в нулевое состояние, второй вход двоичного счетчика соединен с выходом второго элемента И, первый вход которого соединен с выходом

RS-триггера, вход R которого соединен с выходом дешифратора двоичного кода, второй вход второго элемента

И является входом цикловой синхронизации.

Однако известное устройство обладает низким качеством конференцсвязи.

Цель изобретения вЂ” повышение качества конференц-связи.

Указанная цель достигается тем; что в устройство конференц-связи в системах с импульсно-кодовой модуляцйей, содержащее входной и выходной регистры., последовательно соединенные блок памяти и буферный регистр, причем выход входного регистра соединен с входом блока памяти, введен блок объединения

HKN-сигналов, причем вход группового

ИКМ-сигнала первого абонента блока объединения ИКМ-сигналов соединен с выходом блока памяти, вход группового ИКМ-сигнала второго абонента блока объединения ИКМ-сигналов соединен с выходом буферного регистра, вход канального интервала которого соединен с входом канального интервала блока объединения ИКМ-сигналов, 1100750 выход которого соединен с входом выходного регистра, четвертый вход блока объединения ИКМ-сигналов является входом нечетного цикла (НЦ) пятый вход блока объединения ИКМсигналов является входом четного цикла (ЧЦ).

При этом блок объединений ИКМсигналов содержит пять элементов

И,два элемента ИЛИ, два инвертора и два цифровых обнаружителя речи (ЦОР), причем первые входы первого и второго элементов И являются входами нечетного и четного циклов соответственно, вторые входы первого и второго элементов H соединены 15 с первыми входами соответствующих обнаружителей речи и являются входами группового ИКМ-сигнала первого и второго абонентов соответственно, вторые входы цифровых обнаружителей речи объединены и соединены с первыми входами третьего, четвертого и пятого элементов И и являются входом канального интервала, выход первого цифрового обнаружителя речи соединен с вторым входом четвертого элемента И и через первый инвертор с вторым входом пятого элемента И, третий вход которого соединен с первым входом второго цифрового обнаружителя речи, выход которого соединен.с четвертым входом пятого элемента И, третьим входом четвертого элемента И и, через второй инвертор с вторым входом третьего элемента И, выход 35 которого соединен с первым входом первого элемента HJIH, второй и третий входы которого соединены с выходами четвертого и пятого элемен тов И соответственно, третий вход 40 третьего элемента И соединен с вторым входом первого элемента И, выход которого соединен с первым входом второго элемента ИЛИ, второй вход которого соединен с выходом 45 второго элемента И, выход второго элемента ИЛИ соединен с четвертым входом четвертого элемента И.

Кроме того цифровой обнаружи( тель речи содержит два элемента И, R5-триггер, последовательно соединенные двоичный счетчик и дешифратор двоичного кода, причем первый вход первого элемента И является входом группового HKM-сигна- 55 ла,второй вход вЂ” входом канального интервала, третий вход вЂ” входом, разряда кодового слова ИКМ-сигнала, выход первого элемента И соединен с входом S RS-триггера и 60 первым входом сброса двоичного счетчика в нулевое состояние, второй вход двоичного счетчика соединен с выходом второго элемента И, первый вход которого соединен с выходом 65

RS-триггера, вход R которого соединен с выходом дешифратора двоичного кода, второй вход второго элемента И является входом цикловой синхронизации.

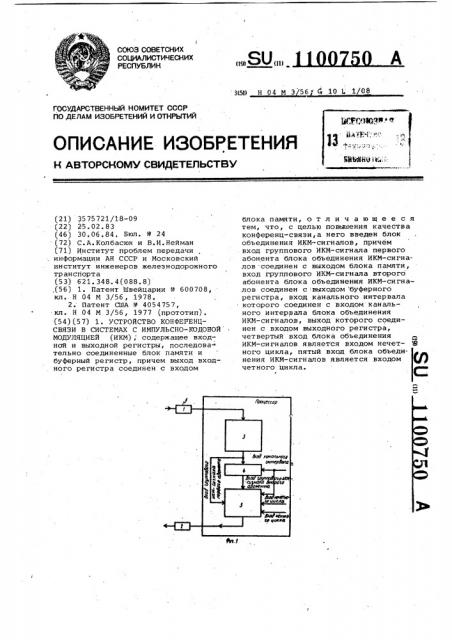

На фиг. 1 представлена структурная электрическая схема устройства конференц-связи в системах с импульсно-кодовой модуляцией; на фиг. 2 вЂ” структурная эчектрическая схема блока объединения

ИКМ-сигналов; на фиг. 3 вЂ” структурная электрическая схема-цифрового обнаружителя речи.

Устройство конференц-связи в системах с импульсно-кодовой модуляцией содержит входной регистр 1, выходной регистр 2, блок 3 памяти, буферный регистр 4 и блок 5 объединения ИКМ-сигналов.

Блок 5 объединения ИКМ-сигналов содержит первый цифровой обнаружитель 6 речи, второй цифровой обнаружитель 7 речи, первый элемент

И 8, второй элемент И 9,, третий элемент И 10, четвертый элементы И 11, пятый элемент И 12, первый элемент

HJIH 13, второй элемент HJIH 14, первый инвертор 15 и второй инвертор 16 °

Цифровые обнаружители 6 и 7 речи содержат первый элемент И 17, второй элемент И 18, RS-триггер 19, двоичный счетчик 20 и дешифратор 21 двоичного кода.

Устройство конференц-связи в системах с импульсно-кодовой модуляцией работает следующим образом.

ИКМ-сигналы первого и второго абонентов подаются в устройство синхронно.

В зависимости от значений логических сигналов, формируемых цифровыми обнаружителями речи, комбинацион- ная схема, состоящая из четвертого элемента И 11 и пятого элемента

И 12 может находиться в одном из трех состояний.

Передачу ведет первый абонент, второй абонент слушает.

На выходе первого ЦОР появляется логическая 1, а на выходе второго

ЦОР вЂ” логический О, которым закрываются элементы 11 и 12. Логической 1, поступающей от второго инвертора 16, третий элемент 10 открывается и в канальном интервале, отведенном для конференц-соединения, ИКМ-сигнал абонента проходит через элементы 10 и 13 на выход устройства и далее в устройство коммутации для распределения в канальный интервал. Такой режим работы устройства сохраняется до тех пор, пока первый абонент говорит, а второй абонент слушает.

1100750

Передачу ведет второй абонент, первый абонент слушает.

На выходе ЦОР-1 появляется логический О, которым четвертый элемент

11 удерживается закрытым, а на выходе ЦОР-2 - логическая 1. Сигналом логического О, поступающим от второго инвертора 15 и ЦОР-2 открывается пятый элемент 12 и в канальном интервале, отведенном для конференцсоединения, ИКМ-сигнал второго абонента проходит через элементы 12 и 13 на выход устройства так же,как и в первом случ ае. Таким образ ом, если разгонор ведет только один .абонент, его ИКМ-сигнал проходит 15 через устройство в каждом цикле без поочередной передачи.

Передачу ведут одновременно оба абонента.

На выходе ЦОР-1 и ЦОР-2 появляются логические 1, которыми открывается четвертый элемент 11, а элементы 12 и 10 закрываются логическими О, поступающими соответственно от инверторон 16 и 15. В канальном интервале, отведенном для конференц-соединения, через элементы 12 и 13 поочередно проходит ИКМ-сигнал первого и второго абонентов, поступающий от второго элемента 14.

На вход нторого элемента 14 в нечетном цикле через первый элемент 8 поступает ИКМ-сигнал первого абонента, т.е. по сигналу НЦ открывается первый элемент 8. В четном цикле по сигналу ЧЦ открывается второй элемент 9 и ИКМ-,сигнал второго абонента проходит на вход второго элемента 14. „

Таким образом, .поочередная передача речевых сигналов абонентов осу- 0 ществляется только при их одновременной передаче и работа всего устройства в целом определяется.действием цифровых обнаружителей речи. Цифровые обнаружители речи определяют 45 наличие или отсутствие речевого сигнала по цифроному потоку н каждом канале. Для построения ЦОР могут быть использованы различные принципы обнаружения речи, основанные на анализе цифрового потока речевого ИКМ-сигнала.

Цифровой обнаружитель речи работает следующим образом (фиг. 3) .

От аппаратуры Уплотнения на вход первого элемента 17 поступает групповой ИКМ-сигнал.

При наличии речевого сигнала в канале на выходе первого элемента 17 выделяется поток единиц соответствую.60 щего разряда ИКМ.-сигнала, и от первой единицы RS-триггер 19 устанавливается н единичное состояние и удерживается в этом состоянии до тех пор, пока от дешифратора 21 не поступит сигнал, возвращающий его в исходное нулевое состояние по входу. На схеме фиг.3 RS-триггер выполнен в базисе ИЛИ-НЕ, а если его выполнить в базисе И-НЕ, сигнал на выходе первого элемента 17 необходимо.проинвертировать. Сигнал логический 1, снимаемый с единичного

{верхнего на схеме) выхода триггера 19, является выходным сигналом

ЦОР и этим же сигналом открывается второй элемент 18, через который от аппаратуры уплотнения проходят импульсы синхронизации по циклам ЦС, следующие с периодом 2 мс. Двоичный счетчик 20 подсчитывает эти импульсы и, когда на выходе двоичного счетчика установится комбинация, соответствующая настройке дешнфратора 21, КЯ-триггер 19 сбрасывается в нулевое состояние. Таким образом, время .счета двоичного счетчика 2 О определяет время Т в, „ выключения ЦОР и зависит от числа разрядов двоичного счетчика 20 и периода следования импульсов ЦС

Твых = 2 мсх2 = 2 мс, н и+ где n вЂ” число разрядов двоичного счетчика 20.

Если интервал Твы, выбрать достаточно большим, порядка 50-200 мс (и соответственно выбрать число разрядов двоичного счетчика 20), то на этом интервале с большой вероятностью (близкой к 1) в выбранном разряде ИКМ-сигнала при наличии речевого сигнала в канале появится единица,от которой двоичный счетчик

20 сбрасывается в нулевое состояние и не досчитывается до конечной сумьы, определяемой настройкой дешифратора

21. Благодаря этому ЦОР удерживается во включенном состоянии и в паузах речи, не превышающих Тв, д

Устройство конференц-связи в системах с импульсно-кодовой модуляцией может быть использовано в кольцевых системах связи без центральной коммутационной станции, когда на каждой промежуточной станции в конференц-соединении участвует один абонент. Для этого сигналы, поступающие из.линейного тракта, подаются на входы первого абонента, а сигналы местного абонента - на входы второго абонента. Сигналы с выхода устройства поступают снова в линейный тракт.

Чтобы исключить многократное наложение речевых сигналов при их циркуляции по кольцу, необходимо предусмотреть некоторые мероприятия по организации канала конференцсвязи. В случае, если в кольцевой системе передачи прямой и обратный тракты пространственно проходят различными путями, эти меро1100750

Юхрй

Яд, гр

-сигнап аароне

Baud e цил

Ь аУ гр

ИКИ-Си

&юру абонент

Зюдов

Н0 гй ижпер8апа

Составитель Н.Лебедянская, Редактор Ю. Ковач Техред Т. Маточка Корректор Л. Пилипенко Заказ 4499/44 Тираж 6 35 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðîä, ул. Проектная,4 о приятия сводятся к следующему. Для конференц-соединения в системе передачи закрепляется два 8-разрядных канальных интервала, например

i-й и (i+1)-й. При этом i-й канал, цифровой поток которого направлен

*от главного пункта, выполняющего функции синхронизации и формирования структуры цикла передачи, используется только для передачи.

В главном пункте сигналы i-го канала транслируются в (i+1)-й канал, что легко осуществить простым 8-разрядным резистором сдвига, из которого абоненты принимают суммированные сигналы других абонентов. дхогцию0 низаиии

Юхй zppnnu и ю- cuzwn

Р,Ы игжю ииперба

8идРазР кпдпЕпго

В этом случае, когда прямой и обратный тракты передачи проходят параллельно (например, в одном кабеле) и есть возможность подключения к обратному тракту, то они также специализируются по назначению.

Прямой тракт, направленный от главного пункта, используется как передающий, а обратный вЂ” как приемный.

В этом случае для конференц-связи используется только один канальный интервал.

Применение предлагаемого устройства позволяет значительно повысить

15 качество конференц-связи.
