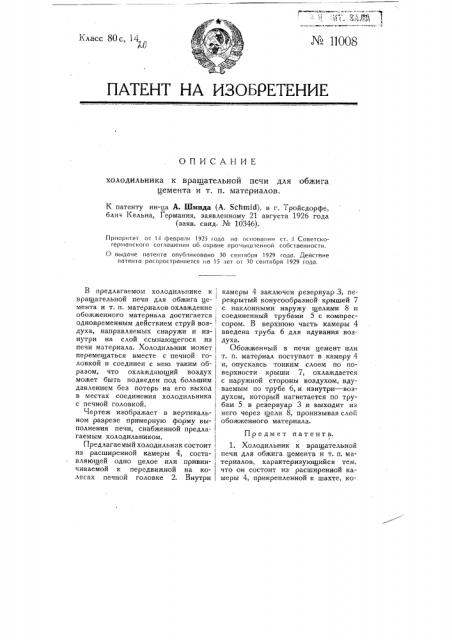

ОПИСАНИЕ холодильника к вращательной печи для обжига цемента и т. п. материалов.

К патенту ин-ца А. 1Бмида (А. Schmid), в г. Тройсдорфе, блия Кельна, Германия, заявленному 21 августа 1926 года (заяв. свид. № 10346).

Приоритет от 14 февраля 1923 года на основании ст. 1 Советскогерп1анского соглашения об охране промышленной собственности.

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет or 30 сентября 1929 года.

В предлагаемом холодильнике к вращательной печи для обжига цемента и т. п. материалов охлаждение; обожженного материала достигается, одновременным действием струй воз- духа, направляемых снаружи и изнутри на слой ссыпающегося из, печи материала. Холодильник может 1 перемещаться вместе с печной головкой и соединен с нею таким образом, что охлаждающий воздух может быть подведен под большим давлением без потерь на его выход 1 в местах соединения холодильника

1 с печной головкой.

Чертеж изображает в вертикаль- ном разрезе примерную форму выполнения печи, снабженной предлагаемым холодильником.

Предлагаемый холодильник состоит 1 из расширенной камеры 4, соста- вляющей одно целое или привинчиваемой к передвижной на колесах печной головке 2. Внутри камеры 4 заключен резервуар 3, перекрытый конусообразной крышей 7 с наклонными наружу щелями 8 и соединенный трубами 5 с компрессором. В верхнюю часть камеры 4 введена труба 6 для вдувания воздуха.

Обожженный в печи цемент или т. п. материал поступает в камеру 4 и, опускаясь тонким слоем по поверхности крыши 7, охлаждается с наружной стороны воздухом, вдуваемым по трубе 6, и изнутри — воздухом, который нагнетается по трубам 5 в резервуар 3 и выходит из него через щели 8, пронизывая слой обожженного материала.

Предмет патента.

1. Холодильник к вращательной печи для обжига цемента и т. п.материалов, характеризующийся тем, что он состоит из расширенной камеры 4, прикрепленной к шахте, которую внизу заканчивает подвижная печная головка, и заключающей резервуар 3, перекрытый конусообразной крышей с наклонными наружу щелями для пропуска к охлаждаемому материалу воздуха, вдуваемого в резервуар 3 по трубам 5.

2. При холодильнике по п. 1 применение трубы 6 для вдувания добавочного воздуха в верхнюю часть камеры 4 с цельЮ охлаждения с наружной стороны опускающегося по конусообразной крыше слоя материала.
