Устройство для отделения отливок от горизонтальной стопки безопочных форм

Устройство для отделения отливок от горизонтальной стопки безопочных форм

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ОТЖВОК ОТ ГОРИЗОНТАЛЬНОЙ СТОПКИ БЕЗОПОЧНЫХ ФОРМ, установленных на направляющих, содержащее манипулятор, размещенный у открытого торца стопки форм, и извлекатель отливок, не- . сущий вибратор, отличающее-с я тем, что, с целью обеспечения надежного удержания спеченного.песка сердечника в отливке в процессе отделения , извлекатель с вибратором установлен на манипуляторе и выполнен в виде клещевого захвата, одна из половин которого вьтолнена в виде лопатки. iJffiv/J::i,4 (Я с ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з,,5„В 22 в 29/00

PP< eywn у q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К IlATEHTV т т «

О lй,, r .:j ...,, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И THPblTHA (21) 3006301/22-02 (22) 14. 11.80 (31) 4845/79 (32) 15. 11, 79 (33) Дания (46) 30.06.84. Бюл. у 24 (72) Оле Андерс Якобсен (Дания) (71) Данск Индустри Синдикат A/Ñ (Дания) (53) 621.747.06 (088.8) (56) 1. Патент ClllA У 3923095, кл. 164-404, опублик. 1975.

2. Патент США У 3759151, кл . 164-322, опублик. 1973.

„, SU«„1101 5 (54)(57) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ

ОТЛИВОК ОТ ГОРИЗОНТАЛЬНОЙ СТОПКИ

БЕЗОПОЧНЫХ ФОРМ, установленных на направляющих, содержащее манипулятор, размещенный у открытого торца стопки форм, и извлекатель отливок, несущий вибратор, о т л и ч а ю щ е е с я тем, что, с целью обеспечения надежного удержания спеченного, песка сердечника в отливке в процессе отделения, извлекатель с вибратором установлен на манипуляторе и выполнен в виде клещевого захвата, одна из половин которого выполнена в виде лопатки.

11011 Изобретение относится к литейному производству, в частности к выбивным устройствам.

Известно устройство для отделения отливок от безопочных форм, содержащее размещенные в приводном держателе стержневые магниты (1) .

Недостатком известного устройства является его сложность и высокая стоимость

Наиболее близким к предлагаемому по технической сущности и достигаемо. му эффекту является устройство для отделения отливок от горизонтальной стопки безопочных форм, установленных на направляющих, содержащее манипулятор, размещенный у открытого торца стопки форм,и извлекатель отливок,несущий вибратор (2$ .

Недостатком данного устройства является отсутствие возможности раз дельного удаления стержневой и наполнительной смесей.

Цель изобретения - обеспечение . надежного удержания спеченного песка сердечника в отливке в процессе отделения.

Поставленная цель достигается тем, что в устройстве для отделения отливок от горизонтальной стопки 30 безопочных форм, установленных на направляющих, содержащем манипулятор, размещенный у открытого торца стопки форм, и извлекатель отливок, несущий вибратор, извлекатель с вибра- 35 тором установлен на манипуляторе и выполнен s ниде клещевого захвата, одна из половин которого выполнена в виде лопатки.

0

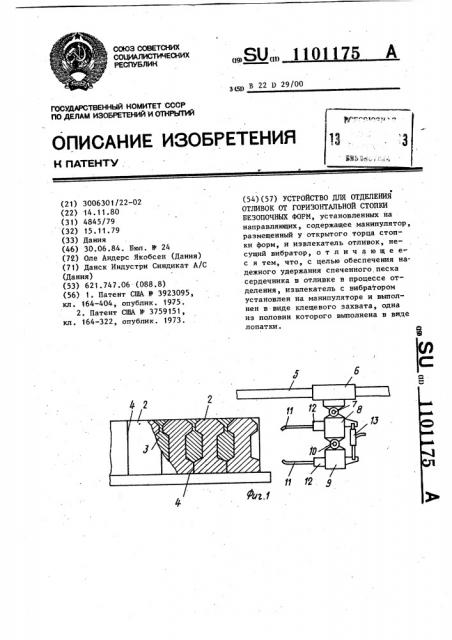

На фиг. 1 показано устройство в исходном положении; на фиг. 2 — то же, в .начальной стадии удаления от" ливки, на фиг. 3 - то же, при наличии сердечника в отливке; на фиг.4— захват в виде лопатки; на фиг. 5— устройство на фиг. 1, вид сверху.

На фиг. 1-3 показан выходной конец транспортера 1 на котором распо ложена форма, состоящая из нескольких одинаковых частей 2 с- отливкой

3 в месте каждого соединения 4 формы, На направляющей штанге 5, проходящей параллельно транспортеру 1, перемещается каретка б, которая шарниром

7 соединяется с держателем, состоя, щим из двух частей 8 и 9, соединенных вместе шарниром 10; ось которого проходит перпендикулярно штанге

75 3

5. Каждая из двух частей 8 и 9 держателя содержит один или более заостренных стержней 11, направленных в сторону открытой стороны наружной части 2 формы, при этом свободные концы стержней слегка загнуты друг к другу. Стержни снабжены вибраторами 12, которые могут быть электрическими, гидравлическими.или пневма.тическими. Между двумя выступающими назад рычагами двух частей 8 и 9 держателя установлен гидравлический ипи пневматический цилиндр 13, который осуществляет сжатие и разжатие клещей, образованных элементами 8, 11 и 9, 11 соответственно.

На фиг. 1 принято допущение, что внешняя часть 2 формы является неповрежденной, хотя может иметь признаки теплового повреждения на ее переднем ненакрытом. конце. Когда необходимо удалить крайнюю отливку 3, каретка 6 смещается влево в положение, показанное.на фиг. 2. В этом положении стержни ° 11 проходят через наружную часть 2 формы и через разъем -4 формы, в результате чего загнутые внутрь концы стержней проходят немного B следующую часть 2 формы. Очевидно, что концы стержней не .повредят в данном случае отливки 3, которая должна удаляться, а для того, чтобы это же устройство могло использоваться для отливок 3 другого типа, стержни 11, как отмечалось выше, могут заменяться на стержни другой формы или же они могут регулироваться в вертикальном и поперечном направлениях на двух частях 8 и 9 держателя.

Когда стержни достигают положения, показанного на фиг. 2, в цилиндр 13 подается под давлением рабочая среда, в результате чего нижняя часть 9 держателя слегка поворачивается на шарнире 10 в положение, показанное на фиг. 3, в котором стержни захватывают отливку 3, освобождая ее частично от следующей части 2 формы. После этого каретка 6 отводится обратно в положение, показанное на фиг. 1, унося с собой отливку 3, которая может подаваться для последующей обработки, а устройство готово для выполнения новой операции.

Как показано на фиг. 2 и 3, стерж. ни 11 могут приводить к частичному разрушению наружной части 2 формы, а при извлечении отливки куски формы

1101175 4 в- инструмента перемещаются по общей т- направляющей штанге 5, подвешенной т- к вертикальной вращающейся раме 17, которая может сообщать периодическое вращение, как показано стрелкой. В таком положении левый инструмент 16 готов к удалению отливки, заключена- ной между двумя частями 2 формы, ее тогда как правый инструмент 16 тольо- 1О ко что доставил предыдущую отливку.

14. В одной или нескольких промежуточсь ных позициях (не показаны) эта я часть отливки очищается от оставших,ся на ней частиц формовочной смеси, 15 например, металлической щеткой или цробеструйной обработкой точно

- так же, как она может освобождаться от стержневой смеси н испытываться в различных отношениях. Прн налитки 2О чии таких промежуточных позиций чис-: рж- ло инструментов должно быть увеличеки. но таким образом, чтобы в каждой промежуточной позиции рамы инструо- мент находился в положении удаления. т 25 могут падать на транспортер для по торного использования (если требуе ся) после соответствующей перерабо ки. Когда транспортер 1 выполнен в виде решетки или сетки, куски формовочной смеси могут падать вниз через отверстия в решетке.

Как отмечалось, на фиг. 3 показ ны отливки 3, имеющие одно или бол открывающихся вниз полостей, образ ванных соответствующими стержнями

Отожженная до полного спекания сме этих стержней не должна смешиватьс с формовочной смесью, образующей части 2, формы, поэтому нижние клещи .11 служат для удержания стержневои смеси в отливке до тех пор, пока она не отделиться от формовочной смеси. В связи с этим стержень или стержни 11 могут иметь форму лапа (фиг.4). Лопатки 15 закрывают сте невое отверстие в основании отлив

На фиг. 5 показано предлагаеио устройство, обладающее большей пр изводительностью, так как содержи два инструмента 16, которые поочередно удаляют последующие отливки иэ форм 2. Каядый инструмент содержит два верхних и два нижних захвата 11 стержневого типа, из которых

- -,, показаны только два верхних, и оба

Кроме того, в отдельном устройстве могут осуществляться очистка и испытание, например, на вращающейся раме, к которой подаются отливки с помощью инструментов,. поэтому рама быстро готова к следующей операцйи.

1101175
