Реферат



1. КОМБИНИРОВАННОЕ ПОЧВООБРАБАТЫВАКЩЕЕ ОРУДОЕ, содержащее раму с установленным на ней рабочим органом для безотваль1ной обработки почвы , выполненным в виде стойки с долотом , и размещенный за ним вертикальный ротационный рыхлитель, отличающееся тем, что, с целью повышения качества обработки почвы, рабочий орган снабжен расположенным в его нижней части уширителем, a ротационный рыхлитель выполнен в виде закрепленных на оси спиральных ножей, нижние концы которых снабжены насадками, каждая из которых выполнена в виде плужного корпуса.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК ищ (Il) SU эиВ А01В 4 02

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н a4TOpCHOMV СОЩЯТН ЬСТВУ

ЬИвд ..;;» „ (21) 3571203/30-15 (22) 21.01.83 (46) 07.07.84. Бюл. У 25 (72) М.Б.Аскери, Д.В.Багирли и Г.Ю.Кулиев (71) Азербайджанский научно-исследовательский институт механизации и электрификации сельского хозяйства (53) 631.312.52 (088.8) (56) 1 ° Сельскохозяйственная техника.

Каталог. M. ЦНИИТЭИ, 1975, с. 156, ПВИ-3-35.

2. Авторское свидетельство СССР

В 470259, кл. А 01 В 49/02, 1973 (прототип). (54) (57) 1. КОМБИНИРОВАННОЕ ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ, содержащее раму с установленным на ней рабочим органом для безотвальной обработки почвы, выполненным в виде стойки с долотом, и размещенный за ним вертикальный ротационный рыхлитель, о т л ич а ю щ е е с я тем, что, с целью повышения качества обработки почвы, рабочий орган снабжен расположенным в его нижней части уширителем, а ротационный рыхлитель выполнен в виде закрепленных на оси спиральных ножей, нижние концы которых снабжены насадками, каждая из которых выпол.нена в виде плужного корпуса.

1101183

2. Орудие по п.1, о т л и ч а ю— щ е е с я тем, что ось вращения ротационного рыхлителя в продольновертикальной плоскости смещена

Изобретение относится к сельско- хозяйственному машиностроению, в частности к комбинированным орудиям для обработки почвы в садах и виноградниках.

Известен комбинированный плуг, включающий раму, плужной корпус, отвал которого выполнен в виде вертикального ротационного рыхлителя (1), Недостатками устройства являются большие металлоемкость, габарит и сложность конструкции плуга. Кроме того, плужные корпусы образуют уплотненную подошву на дне борозды, что не позволяет получить качественную обработку почвы.

Наиболее близким к изобретению техническим решением является комбинированное почвообрабатывающее орудие, включающее раму с установленным на ней рабочим органом для безотвальной обработки почвы, выполненным в виде стойки с долотом, и размещенный эа ним вертикальный ротационный рыхлитель f2j .

Недостатками известного орудия являются недостаточное качественное крошение почвы, невозможность выноса корневищных сорняков на дневную поверхность и задержания почвенной влаги.

Цель изобретения — повышение качества обработки почвы.

Цель достигается тем, что. рабочий орган снабжен расположенным в его нижней части уширителем, а ротацион ный рыхлитель выполнен в виде закрепленных на оси спиральных ножей, нижние концы которых снабжены посадками, каждая из которых выполнена в виде плужного корпуса.

Кроме того, ось вращения ротационного рыхлителя в продольно-вертикальной плоскости смещена от вертикали в направлении движения орудия от вертикали в направлении движения орудия,. причем нижний ее конец закреплен на уширителе. причем нижний ее конец закреплен на уширителе.

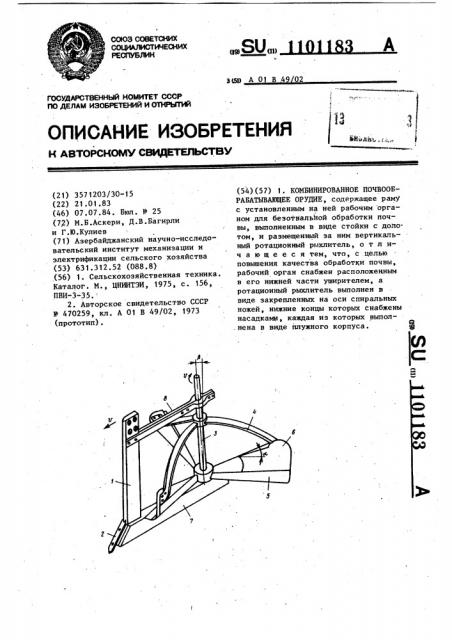

На чертеже изображено комбинированное почвообрабатывающее орудие, 5 в аксонометрии.

Орудие состоит из рамы (не показана), на которой установлен рабочий орган для безотвальной обработки почвы, выполненный в виде стойки 1 с долотом 2, и размещенный эа ним вертикальный ротационный рыхлитель, выполненный в виде закрепленных на оси 3 спиральных ножей 4, нижние концы которых снабжены .насадками, 15, каждая из которых BblrionHeHB в виде плужного корпуса с лемехом 5 и отвалом 6. Рабочий орган снабжен расположенным в его нижней части за долотом 2 уширителем 7. Ось 3 ротационного рыхлителя в продольно-вертикальной плоскости смещена от вертикали в направлении движения орудия и имеет привод (не показан). Верхний конец оси 3 ротационного рмхлителя соединен -со стойкой 1 посредством поводка 8, а нижний конец оси 3 закреплен на уширителе 7. Верхний обрез ствола 6 сопряжен с ножом 4 и образует с горизонтальной линией угол

ЗО подъема р, который определяется из условия 8 с (< S 9, где — угол трения сорняков о металл. Выполнение ножей 4 спиральными позволяет сепарировать, и лучше перерезать почву, поскольку при вращении рота-ционного рыхлителя почвы, соприкасающегося с поверхностью ножа, под действием центробежной силы ударяется о нижнюю часть ножа 4 и далее

4щ скользит по его поверхности, т. е. обеспечивает резание почвы со скольжением и быстрое освобождение его от подрезанной почвы.

Орудие работает следующим образом.

При движении в рабочем режиме орудия стойка 1 с долотом 2 заглубСоставитель Т.Гурова

Техред А. Ач

Корректор Ю.Макаренко

Редактор А.Козориз

Заказ 4689/1 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Э 1101 ляется в почву на заданную глубийу. открывая щель, рыхля и деформируя почву. а ось 3 ротационного рыхлителя приводится во вращательное движение, причем вертикальная ось 3 в продольно-вертикальной плоскости смещена вперед от вертикали в направлении движения орудия на угол . В соприкосновении каждой насадки ротационного рыхлителя с почвой лемех 5 под- 10 реэает пласт почвы, причем полное заглубление лемеха 5 достигается при нахождении его над уровнем поверхности стойки 1 с долотом 2, иэ-за отклонения вперед оси .3 вращения 15

1 на угол P . Подрезаемый пласт леме183 4 хом 5 перемещается по отвалу 6, где пласт прижимается до определенного момента и освобождается с поверхности отвала 6. Происходит крошение пласта и основная часть почвы сепарируется через окно, образуемое верхним обрезом отвала 6, ножом 4 и осью

3 вращения, а корневищные сорняки выбрасываются на дневную поверхность и образуют подстил. Стойка 1 с уширителем 7 позволяет стабилизировать заглубление рабочих органов орудия.

Использование изобретения позволит повысить качество обработки поч. вы и производительность труда.
