Абсорбционная бромистолитиевая холодильная установка

Абсорбционная бромистолитиевая холодильная установка

Иллюстрации

Показать все

Реферат



АБСОРБЦИОННАЯ БРОМИСТОЛИТИЕВАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА по авт. св. № 1068671, отличающаяся тем, что, с целью обеспечения возможности использования низкопотенциального тепла, установка дополнительно содержит два компрессора , один из которых включен в линию связи первой ступени генератора с греющей поверхностью его второй ступени, а другой - в линию связи последней с греющей поверхностью третьей ступени генератора . (Л о: со 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU«» 1101634 з р F 25 В 15/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

QQQ+g f

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1068671 (21) 3494019 23-06 (22) 24.09. 82 (46) 07.07.84. Бюл. № 25 (72) В. М. Шлейников (53) 621.575 (088.8) (56) 1. Авторское свидетельство СССР № 1 068671, кл. F25 В 15/06,,11.02.81. (54) (57) АБСОРБЦИОННАЯ БРОМИСТОЛИТИЕВАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА по авт. св. № 1068671, отличающаяся тем, что, с целью обеспечения возможности использования низкопотенциального тепла, установка дополнительно содержит два компрессора, один из которых включен в линию связи первой ступени генератора с греющей поверхностью его второй ступени, а другой — в линию связи последней с греющей поверхностью третьей ступени генератора.

1101634

Составитель P. Данилов

Техред И. Верес Корректор В. Синицкая

Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Дербак

Заказ 4680/23

Изобретение относится к холодильной технике, а именно к абсорбционным бромистолитиевым холодильным установкам.

По основному авт. св. № 1068671 известны абсорбционные бромистолитиевые холодильные установки, содержащие контур циркуляции раствора, в котором установлены абсорбер, насос, первые полости двух двухполостных теплообменников-регенераторов, первая и вторая ступени генератора, снабженные греющими поверхностями, и вторые полости теплообменников-регенераторов, а также последовательно соединенные по хладагенту конденсатор и испаритель, последний из которых подсоединен к абс.1рберу, причем первая ступень генератора по хладагенту соединена с греющей поверхностью его второй ступени. Установка дополнительно содержит третью ступень генератора с теплообменной поверхностью внутри и подключенный к ней третий двухполостной теплообменник-регенератор, причем указанная третья ступень генератора с одной полостью третьего теплообменникарегенератора включена в контур после второй сТупени генератора, а другая полость этого теплообменника-регенератора подключена к нагнетательной стороне насоса, при этом третья ступень генератора и ее греющая поверхность по хладагенту соответственно подключены к конденсатору и к второй ступени генератора 11) .

Недостатком известной установки является то, что она требует для своей работы дорогостоящее тепло высокого потенциала.

Цель изобретения — обеспечение возможности использования низкопотенциального тепла.

Указанная цель достигается тем, что абсорбционная бромистолитиевая холодильная установка, содержащая контур циркуляции раствора, в котором установлены абсорбер, насос, первые полости трех двухполостных теплообменников — регенераторов, первая, вторая и третья ступени генератора с греющими поверхностями внутри а также последовательно соединенные по хладагенту конденсатор и испаритель, последний из которых подсоединен к абсорберу, причем первая ступень генератора по хладагенту соединена с греющей поверхностью его второй ступени, вторая ступень генератора соединена с греющей поверхностью .его третьей ступени, а последняя соединена

5 !

О

45 с конденсатором, дополнительно содержит два компрессора, один из которых включен в линию связи первой ступени генератора с греющей поверхностью его второй ступени, а другой — в линию связи последней с греющей поверхностью третьей ступени генератора.

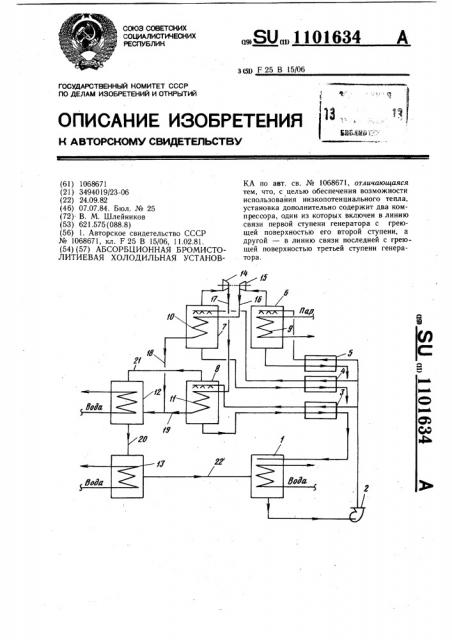

На чертеже схематично представлена предлагаемая установка.

Установка содержит абсорбер 1, насос 2, три двухполостных теплообменника-регенератора 3 — 5, три ступени 6 — 8 генератора с греющими поверхностями 9 — 11, конденсатор 12, испаритель 13, компрессоры 14 и 15 и трубопроводы 16 — 22.

Установка работает следующим образом.

Слабый раствор из абсорбера 1 засасывается насосом 2 и нагнетается через охлаждающие полости теплообменников-регенераторов 3 — 5 в ступени 6 — 8 генератора.

Греющим высокопотенциальным паром раствор выпаривается в первой ступени 6 генератора. Образующиеся пары хлада гента направляются в компрессор 15, в котором сжимаются и поступают по трубопроводу 16 в греющую поверхность 10 второй ступени

7 генератора. Образующиеся пары хладагента из второй ступени 7 генератора засасываются компрессором 14 и нагнетаются по трубопроводу 17 в греющую поверхность 11 третьей ступени 8 генератора. Образующиеся пары хладагента из третьей ступени 8 генератора по трубопроводу 21 поступают в конденсатор 12, в котором превращаются в жидкое состояние. Одновременно в конденсатор сливается конденсат хладагента по трубопроводам 18 и 16 соответственно из греющих поверхностей 10 и 11 второй и третьей ступеней 7 и 8 генератора. Далее весь жидкий хладагент из конденсатора 12 по трубопроводу 20 сливается в испаритель

l 3, в котором кипит при низком давлении, производя холодильный эффект. Образующиеся пары хладагента низкого давления по трубопроводу 22 направляются в абсорбер, в котором поглощаются крепким раствором, приходящим сюда через греющие полости теплообменников-регенераторов 35 из ступеней 8 — 6 генератора.

Экономический эффект предложения заключается в возможности потребления дешевого тепла низкого потенциала в греющей поверхности 9 первой ступени 6 генератора.
