Устройство для загрузки и выгрузки заготовок из кольцевой печи

Устройство для загрузки и выгрузки заготовок из кольцевой печи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ И ВЫГРУЗКИ ЗАГОТОВОК ИЗ КОЛЬЦЕВОЙ ПЕЧИ, содержащее шток, имеющий возможность возвратно-поступательного и качательного перемещения, захват, закрепленный на загрузочном конце щтока, и лотки загрузки и выгрузки, отличающееся тем, что, с целью расширения технологических возможностей устройства, захват выполнен в виде двух профильных упоров, установленных с зазором и профилями один навстречу другому, при этом упоры смещены между собой в вертикальной плоскости симметрично относительно оси щтока, а лотки установлены на разных уровнях. Т (Л TI Од О1 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(Я) F 27 D 3/06; F 27 В 9/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ьм54 9, >

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3497637/22-02 (22) 11.10.82 (46) 07.07.84. Бюл. № 25 (72) А. П. Степанов и О. Г. Викулин (71) Рязанский проектно-технологический институт (53) 621;783.233 (088.8) (56) 1. Авторское свидетельство СССР № 630511, кл. F 27 D 3/06, 1977.

2. Авторское свидетельство СССР № 892168, кл. F 27 В 9/16, 1980. (54) (57) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ И ВЫГРУЗКИ ЗАГОТОВОК ИЗ КОЛЬ„SU„„1101653 A

ЦЕВОЙ ПЕЧИ,. содержащее шток, имеющий возможность возвратно-поступательного и качательного перемещения, захват, закрепленный на загрузочном конце штока, и лотки загрузки и выгрузки, отличающееся тем, что, с целью расширения технологических возможностей устройства, захват вы( полнен в виде двух профильных упоров, установленных с зазором и профилями один навстречу другому, при этом упоры смещены между собой в вертикальной плоскости симметрично относительно оси штока, а лотки установлены на разных уровнях.

1101653

1

Изобретение относится к устройствам для загрузкч и выгрузки заготовок из нагревательных печей и может быть использовано в машиностроительной и металлургической промышленности.

Известно устройство для загрузки и выгрузки заготовок из кольцевой печи, содержащее хобот с механизмом поворота и захватом. Захват выполнен в виде дугообразной гребенки с закрепленными на ней упорами (1). 10

Недостатком данного устройства является то, что устройство не обеспечивает надежную загрузку и выгрузку мелких заготовок ф =20 — 100 мм и h=12 — 45 мм из металлопорошков, так как конструкцию захвата и кронштейна устройства необходимо выполнить из прутков очень малого диаметра, что недопустимо из-за того, что зона нагрева печи имеет температуру 1200 С.

При такой температуре захват и кронштейн, выполненные из прутков малого диаметра, сразу же выйдут из строя.

Наиболее близким решением по технической сущности и достигаемому эффекту является устройство для загрузки и выгрузки заготовок карусельной печи, содержащее шток-хобот, имеющий возможность горизонтального возвратно-поступательного и качательного перемещения,и лотки. На передней, части хобота закреплены скребки.

Изделия загружаются в поддонах Ц3.

Недостатком известного устройства является то, что в нем невозможно обеспе- 30 чить надежную загрузку и выгрузку мелких заготовок из металлопорошков, загружаемых поштучно.

Цель изобретения — расширение технологических возможностей устройства.

Поставленная цель достигается тем, что в устройстве для загрузки и выгрузки заготовок из кольцевой печи, содержащем шток, имеющий возможность возвратно-поступательного и качательного перемещения, 40 захват, закрепленный на загрузочном конце штока, и лотки загрузки и выгрузки, захват выполнен в виде двух профильных упоров, установленных с зазором и профилями один навстречу другому, при этом упоры смещены между собой в вертикальной плоскости 45 симметрично относительно оси штока, а лотки установлены на разных уровнях.

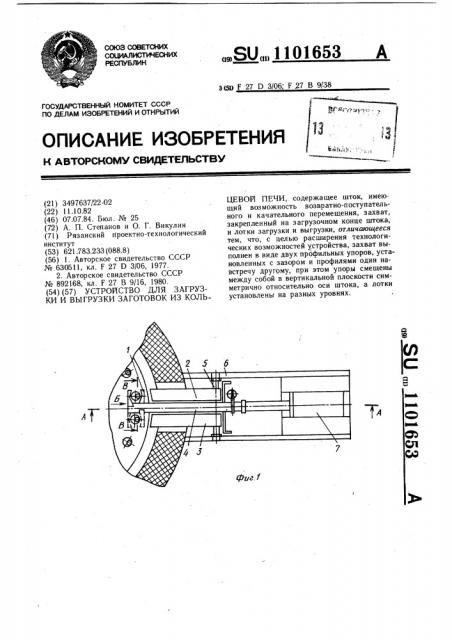

На фиг. 1 изображено устройство, план; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг, 4 — разрез  — В на фиг. 1.

Устройство для загрузки и выгрузки заготовок из кольцевой печи содержит захват 1, лотки 2 и 3, выполненные из толстолистовой жароупорной стали. Лоток 2 установлен выше на 2 — 3 мм от верхней плоскости вращающегося пода и служит для перемещения по нему выгружаемых заготовок, а лоток 3 — ниже на 2 — 3 мм от верхней плоскости пода и служит для перемещения по нему выгружаемых заготовок.

Захват 1, выполненный в виде двух упоров, направленных профилями навстречу друг другу, установлен на вращающемся штоке 4, который закреплен на каретке 5, перемещающейся по направляющим 6 посредством пневмоцилиндра 7. Для зашиты от излучения из печного пространства через окно 8 загрузки — выгрузки каретка снабжена экраном 9. Вращение штока 4 вокруг горизонтальной оси при операциях загрузки и выгрузки осуществляется при помощи пневмоцилиндра 10, к штоку которого прикреплена рейка 11,. приводящая в движение зубчатое колесо 12, закрепленное на штоке.

Устройство работает следующим образом.

Шток пневмоцилиндра 7 находится в крайнем правом положении и шток 4 с захватом 1 выдвинут из печного пространства и посредством пневмоцилиндра 10 приведен в положение а и б. В этом положении заготовка подается из магазинного устройства на лоток 2, затем пневмоцилиндр 10 через зубчатое колесо 2 и рейку 11 переводит захват в положение в и г и заготовка оказывается между упорами захвата, затем пневмоцилиндр 7 переходит в крайнее левое положение, и шток вместе с заготовкой, скользящей по лотку 2, подаются в печное пространство, при этом заготовка, установленная на поду печи, перемещается на один шаг. Захват с заготовкой оказывается на свободной позиции, включается пневмоцилиндр

10 и шток, поворачиваясь на 180; захватом накрывает нагретую заготовку (положение а и б). Затем пневмоцилиндр 7 переходит в крайнее правое положение. Нагретая заготовка выходит из печного пространства при повороте штока из положения а и б в положение в и г и происходит разгрузка заготовки.

Затем цикл повторяется.

Наличие лотков в устройстве загрузки и выгрузки заготовок из кольцевой печи и их установка со смещением относительно верхней плоскости вращающегося пода и между собой в вертикальной плоскости позволяет производить по ним загрузку на под и выгрузку с пода деталей различной конфигурации и любых типоразмеров с достаточной степенью надежности.

Выполнение захвата в виде двух упоров, направленных профилями навстречу друг другу, и установление их со смещением относительно оси штока и между собой в вертикальной плоскости обеспечивают перемещение по лоткам детали различной конфигурации и любых типоразмеров.

Установление упоров с зазором по отношению к максимальному размеру загружаемой заготовки обеспечивает надежность загрузки и выгрузки заготовок, так как зазор дает возможность одному из упо1

1101653

А-A фигЗ

Составитель В. Ершова

Техред И. Верес Корректор О. Тигор

Тираж 578 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Дербак

Заказ 4683 24 ров отойти от заготовки, после того, как заготовка будет установлена на поду печи.

Поворот штока на захват очередной заготовки детали может произойти только в том случае, если упор отошел от заготовки, в результате этого исключается опрокидывание заготовки при повороте штока и накрывание детали при ее захвате.
