Реферат



ТЕПЛОВАЯ ТРУБА, содержащая корпус в виде двух коаксиальных цилиндров и размещенную в кольцевом зазоре между ними на обращенных одна к другой поверхностях цилиндров капиллярную структуру с радиальными капиллярными перемычками, отличающаяся тем, что, с целью повышения ее теплопередающей способности , капиллярная структура обра зована из цельных продольных секций, отделенных одна от другой щелевыми радаальными зазорами, выполненными в перемычках и образуияцими артерии. О о: ю

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

PECIlVEiËÈÍ аю пи, Ц5В F 28 В 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHO5Af С8ИДЕТЕЛЬСТВУ т „-,; л рi ч р й

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3605916/24-06 (22) 15 ° 06.83 (46) 07.07.84. Бюл. 9 25 (72) A.Б.Гончаров, М.М.Нероденко, A.П.Оболонский, А И.Некрасов, И.Д.Рейзлин, И.И.Максимов, A.Г.Аракелов, В.A.Осадчий, Г.Г.Шмаков, Л.М.Решетько и В.П.Дудка (71) Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. E.O.Ïàòoíà (53) 621.565.58(088.8) (56 ) 1. Авторское свидетельство СССР

Р 885787, кл. F 28 D 15/00, 1978.

2. Патент QJA Р 3603382, кл. 165-105, опублик. 1971. (54) (57) ТЕПЛОВАЯ ТРУБА, содержащая корпус в виде двух коаксиальных цилиндров и размещенную в кольцевом зазоре между ними на обращенных одна к другой поверхностях цилиндров капиллярную структуру с радиальными капиллярными перемычками, о т л ич а ю щ а я с я тем, что, с целью повышения ее теплопередающей способности, капиллярная структура образована из цельных продольных секций, отделенных одна от другой целевыми . радиальными зазорами, выполненными в перемачках и образующими артерии.

1101662

Составитель А.Лобанов

Редактор Г.Волкова Техред Ж. Кастелевич Корректор A.Ôåðåíö

Заказ 4746/25 Тираж 6 31 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óærîðîä, ул. Проектная,4

Изобретение относится к теплопередающим устройствам.

Известна коаксиальная тепловая труба, содержащая герметичный кольцевой корпус, внутренняя стенка которого снабжена припеченным к ее 5 поверхности фитилем, соединенным радиальными капиллярно-пористыми перемычками с наружной стенкой 13.

Недостатком этой трубы является . сравнительная сложность конструкции,что обусловлено необходимостью выполнения периферийных участков перемычек в виде отогнутых в противоположные стороны лепестков.

Н аиболее близ кой по технической сущности к предлагаемой является тепловая труба, содержащая корпус в виде двух коаксиальных цилиндров и размещенную в кольцевом зазоре между ними на обращенных одна к другой поверхностях цилиндров капиллярную-структуру с радиальными капиллярными перемычками (2) .

Недостатком известной тепловой трубы является Относительно низкая теплопередающая способность, что обусловлено достаточно высоким термическим сопротивлением капиллярной структуры при пропускании радиального теплового потока, связанным, в .свою очередь, со сравнительно 30 большим гидравлическим сопротивлением перемычек и большой толщиной .капиллярной структуры, выполненной из набора штампованных фигурных шайб из капиллярного материала. 35

Целью изобретения является повышение теплопередающей способности тепловой трубы.

Поставленная цель достигается тем, что в тепловой трубе, содержа- А0 щей корпус в виде двух коаксиальных цилиндров и размещенную в кольцевом зазоре между ними на обращенных одна к другой поверхностях цилиндров капиллярную структуру с радиальными капиллярными перемычками, последняя образована из цельных продольных секций, отделенных одна от другой щелевыми радиальными зазорами, выполненными в перемычках и образующими артерии.

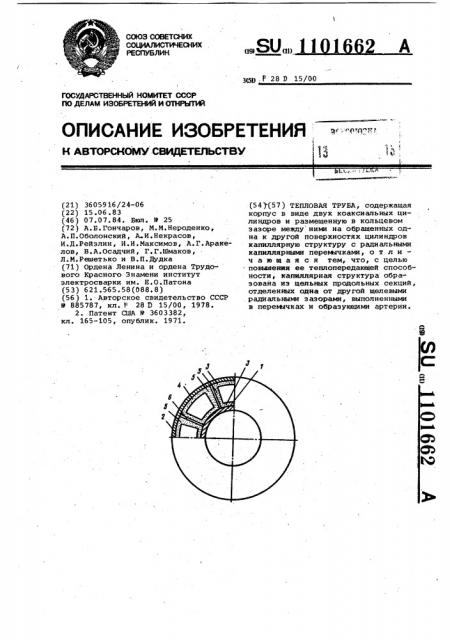

На чертеже показана тепловая труба, поперечное сечение.

Тепловая труба содержит корпус в виде внутреннего и внешнего коаксиальных цилиндров 1 и 2 соответственно и размещенную в кольцевом зазоре между ними на обращенных друг к другу поверхностях цилиндров капилляр- ° ную отру ктуру 3, о бр аз о в ан ную цел ьными полыми продольными секциями 4, смежные стенки которых, составляющие радиальные перемычки 5, отделены одна от другой щелевыми радиальными зазорами 6, образующими в перемычках 5 артерии. Секции 4 присоединены к поверхности цилиндров 1 и 2, например, спеканием.

Тепловая труба работает следующим образом.

При подводе тепла к внешнему цилиндру 2 теплоноситель в капиллярной структуре 3 испаряется и его пар через полости секции 4 переносится в направлении внутреннего цилиндра 1, где конденсируется на поверхности капиллярной структуры 3 (при соответствующем отводе тепла от цилиндра 1), и затем конденсат по ! артериям и радиальным капиллярным перемычкам 5 возвращается в капиллярную структуру 3 на поверхности цилиндра 2.

Выполнение капиллярной структуры в виде цельных продольных секций с артериями в радиальных перемычках позволяет при сохранении высокой надежности и стабильности рабочих характеристик трубы повысить ее теплопередающую способность путем снижения термического сопротивления капиллярной структуры, обусловленного снижением гидравлического сопротивления радиальных перемычек и непосредственным уменьшением тonщины и термического сопротивления слоев капиллярной структуры на поверхности цилиндров.
