Устройство регулировки нуля
Иллюстрации
Реферат
УСТРОЙСТВО РЕГУЛИРОВКИ НУЛЯ преимущественно -стрелочных измерительных приборов, содержащее неподвижный циферблат с защитным стеклом , поворотную ось, стрелку с цапфой ,свободно установленную на оси и подпружиненную относительно нее и закрепленную соосно стрелке на защитном стекле опорную гильзу, в которой расположеньт фиксирующий 70 11 8 ме анизм и установочный элемент, отличающееся тем, что, с целью повышения точности и удобства регулировки, цапфа стрелки выполнена в виде кольца с клиновидными выступами, Ликсирующий механизм выполнен в виде упругой пластины, закрепленной на оси, с возможностью взаимодействия с циферблатом . и подпружиненной фиксирующей втулки, установленной в опорной гильзе с возможностью взаимодействия с упругой пластиной, а установочный элементвыполнен в виде кнопки с клиновидными пазаг и на ее торце, установленной в опорной гильзе коаксиально и подпружиненной относительно фиксирующей втулки с возмож (/) ностью только осевого перемещения и взаимодействия своими клиновидными пазами с клиновидными выступами цапфы стрелки. СО
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
M ABTOPCHOMY СВИДЕТЕЛЬСТВУ
10 17 g
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ll0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3006911/18-10 (22) 19 ° 11 ° 80 (46) 07,07.84. Вюл. М 25 (72) Э.M.Геншпринг (53) 53 ° 085.2(088.8) (56) 1. Авторское свидетельство СССР
М 609055, кл. G 01 D 11/16,10.09.76.
2. Приборостроение и средства автоматики. Справочник, Т.2, кн.1, M.,"MàìèHoñòðoåHèå", 1964, с.497498, фиг.64 (прототип). (54)(57) УСТРОЙСТВО РЕГУЛИРОВКИ
НУЛЯ преимущественно стрелочных измерительных приборов, содержащее неподвижный циферблат с защитным стеклом, поворотную ocb, стрелку с цапфой,свободно установленную на оси и подпружиненную относительно нее и закрепленную соосно стрелке на защитном стекле опорнуЮ гильзу, в которой расположены фиксирующий
„„SU„„1101679 A
y(5g G 01 D 11/16 G 01 D 13/02 механизм и установочный элемент, о т л и ч а ю щ е е с я тем, что, с целью повы»»»ения точности и удобства регулировки, цапфа стрелки выполнена в виде кольца с клиновидными выступами, фиксирующий механизм выполнен в виде упругой пластины, закрепленной на оси, с возможностью взаимодействия с циферблатом . и подпружиненной фиксирующей втулки, установленной в опорной гильзе с возможностью взаимодействия с упругой пластиной, а установочный элемент выполнен в виде кнопки с клиновидными пазами íà ее торце, установленной в опорной гильзе коаксиально и подпружиненной относи тельно фиксирующей втулки с возможностью только осевого перемещения и взаимодействия своими клиновидными пазами с клиновидными выступами цапфы стрелки.
1101679
Изобретение относится к приборостроению и может быть использовано в стрелочных измерительных приборах для установки стрелки на нулевую отметку.
Известно .устройство регулировки нуля, содержащее неподвижный циферблат с защитным стеклом, поворотную ось, стрелку с цапфой, свободно ,установленную на оси, Фиксатор поворотной оси и установочный элемент
11).
Недостатком указанного устройства является невысокая точность регулировки, обусловленная наличием элементов сложной кинематической цепи, используемых при Фиксации поворотной оси и установке стрелки, 10
Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство регулировки нуля, содержащее неподвижный циФерблат с защитным стеклом, поворотную ось, .стрелку с цапфой, свободно установленную на оси. и подпружиненную относительно нее, и закрепленную соосно стрелке на защитном стекле опорную гильзу, в которой расположены Фиксирующий механизм и установочный элемент f2).
Недостатками известного устройства являются невысокая точность и неудобство регулировки нулевого паложения, обусловленные возможностью смещения поворотной оси и использованием резьбовых крепежных элемен- З5 тов при Фиксации и расфиксации стреласио стрелке на защитном стекле опорную гильзу, в которой расположены
Фиксирующий механизм и установочный элемент; цапфа стрелки выполнена в виде кольца с клиновидными выступами, фиксирующий механизм выполнен в виде упругой пластины, закрепленной на оси, с возможностью взаимодействия с циферблатом, и подпружи,ненной фиксирующей втулки, установ" ленной в опорной гильзе с возмож50 ностью взаимодействия с упругой пластиной, а установочный элемент выпол60 нен .в виде кнопки с клиновидными пазами на ее торце, установленной в опорной гильзе коаксиально и подпружиненной относительно фиксирую щей втулки с возможностью только осевого перемещения и взаимодейст65 ки на оси, Целью изобретения является повышение точности и удобства регулировки нуля. 40
Поставленная цель достигается тем, что в устройстве регулировки ну-ля, содержащем неподвижный:циферблат с защитным стеклом, поворотную ось, стрелку с цапйой, свободно установ- 45 ленную на оси и подпружиненную относительно нее, и закрепленную совия своими клиновидными пазами с клиновидными выступами цапФы стрелки.

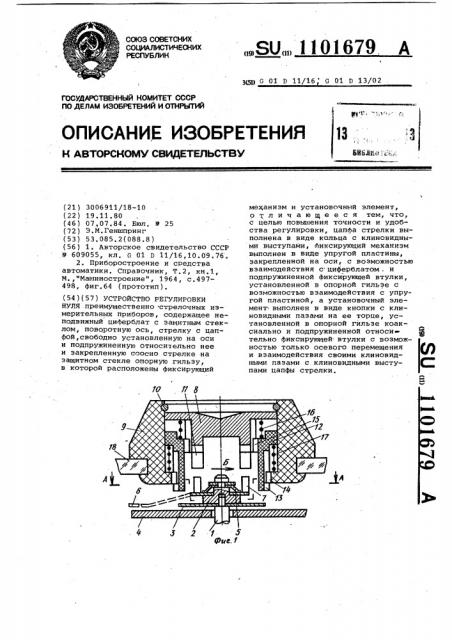

На фиг.1 дано устройство, общий вид на фиг.2 — разрез А-A на фиг.1; на фиг.3 . — вид Б на фиг.1 (на клиновидныЕ выступ и впадину ).
Устройство содержит поворотную ось 1, на наконечнике 2 которой закреплена упругая пластина 3 с вазможностью взаимодействия с неподвижным циферблатом 4. На том же наконечнике 2 посредством. пружины 5, создающей усилие трения, свободно установлена стрелка 6 с цапфой, в которой выполнено,:не менее двух диаметральнО прОтивОпОлОжных клинОВидных Выступов 7. Установочный элемент выполнен в виде кнопки 8, установленной коаксиально в опорной гильзе 9 с воэможностью только осевого перемещения и ограниченной разрезным пружинным кольцом 10. На нижнем торце кнопки выполнены клиновидные пазы 11., соответствующие по форме и количеству клиновидным выступам 7.
В опорной гильзе 9.установлена фиксирующая втулка 12, в нижней торцовой части которой выполнены выступы
13 (не менее 2-х 1, которыми втулка может взаимодействовать со свободными концами упругой пластины 3.
Таким образом, Фиксирующая втулка l2 и упругая пластина 3 представляет собой фиксирующий механизм устройства.
Угловые положения втулки 12 и установочного элемента (кнопки ) 8 зафиксированы в гильзе 9 (и, следовательно, в корпусе прибора) посредством шлицевых соединений 14 и 15.
Между установочным элементом 8 и втулкой 12, а также между втулкой
12 и гильзой 9 установлены пружины
16 и 17 сжатия.
Опорная гильза 9 неподвижно закреплена на защитном стекле 18 прибора соосно стрелке.
Устройство работает следующим образом.
При нажиме на внешний торец кнопки 8 ее перемещение передается через пружину 16 на втулку 12, которая в нерабочем состояний отжата пружиной 17 вверх. Так как жесткость пружины 17 принимается меньшей, чем жесткость пружины 16, при перемещении кнопки 8 в основном сжимается пружина 17, в результате чего втулка 12 опускается и ее выступы 13 прижимают свободные концы пластины 3 к циферблату 4, фиксируя, тем самым, ось 2 с наконечником 1 в этом положении пазы 11 установочного элемента
8 еще не входят в соприкосновение с выступами 7. При дальнейшем нажиме на кнопку 8 продолжает сжиматься пружина 16, и стенки пазов 11 входят
1101679
Вадб фиг. 2
Составитель H.éèëåõèí
Редактор Г.Волкова Техред Ж. Кастелевич Корректор А.Ференц
Заказ 4751/25 Тираж 610 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб,, д. 4/5
Филиал ППП "Патент", r. ужгород, ул. Проектная, 4
s соприкосновение с выступами 7, В приборе пазы 11, выступы 7 и стрелка
6 ориентированы точно в направлении . нулевой отметки, а шлицевые соединения 14 и 15 предотвращают поворот кнопки 8, т.е. отклонение от направ- 5 ления на нулевую отметку.
Поэтому в случае отклонения стрелки от "нулевого" положения направляющие стенки пазов 11, скользя по наклонным поверхностям выступов 7 19 (Фиг.21, создают крутящий момент, который преодолевает усилие тренин, созданное пружинным соединением 5, и проворачивает стрелку 6 на неподвижном наконечнике 1. Таким образом, при опускании кнопки 8 до полного вхождения выступов 7 в пазы 11 стрелка 6 Фиксируется точно в направлении ориентации пазов, т.е. на нулевой отметке.
При опускании кнопки 8 все детали установочного устройства возвра-. щаются под действием пружин 16 и 17 в исходное положение. Поскольку возможное смещение стрелки от нулевой отметки при регулировке не превышает нескольких угловых градусов, выступы 13 (фиг.3) при их опускании до соприкосновения с упругой пластиной
3 не препятствует корректировке положения стрелки, а при работе прибора стрелка 6 проходит под выступами 13, не касаясь их.
Таким образом, предлагаемое уст)ройство обеспечивает точную установку стрелки на. нуль при нажиме до упора на установочную кнопку, не требуя при этом никакого визуального контроля.
