Пневматический привод носителей информации дискового или барабанного типа

Пневматический привод носителей информации дискового или барабанного типа

Иллюстрации

Показать все

Реферат



ПНЕВМАТИЧЕСКИЙ ПРИВОД НОСИТЕЛЕЙ ИНФОРМАЦИИ ДИСКОВОГО ИЛИ БАРАБАННОГО ТИПА, содержащий неподвижный пустотелый стакан с воздухоподающими и воздухоотводящими каналами , в которо.м установлен ротор с носителем информации, отличающийся тем, что, с целью сокращения времени разгона привода , в него введено перфорированное кольцо , закрепленное на роторе коаксиально и с зазором, в боковой поверхности кольца выполнены под углом к его диа.метру сквозные отверстия, а в стакане - параллельные и.м дополнительные воздухоподающие каналы . (Л

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) SU (1)) З(59 11 В 25 02 G 11 В 2504

) 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

M ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3604066/18-10 (22) 10.06.83 (46) 07.07.84. Бюл. № 25 (72) Ю. Ю. Гяцявичюс (71) Каунасский политехнический институт им. Антанаса Снечкуса (53) 681.846.7 (088.8) (56) 1. Авторское свидетельство СССР № 312303, кл. G 11 В 5/00, 1971.

2. Авторское свидетельство СССР № 369623, кл. G 11 В 25/02, 1973 (прототип). (54) (57) ПНЕВМАТИЧЕСКИИ ПРИВОД

НОСИТЕЛЕЙ ИНФОРМАЦИИ ДИСКОВОГО ИЛИ БАРАБАННОГО ТИПА, содержащий неподвижный пустотелый стакан с воздухоподающими и воздухоотводящими каналами, в котором установлен ротор с носителем информации, отличающийся тем, что, с целью сокращения времени разгона привода, в него введено перфорированное кольцо, закрепленное на роторе коаксиально и с зазором, в боковой поверхности кольца выполнены под углом к его диаметру сквозные отверстия, а в стакане — параллельные им дополнительные воздухоподающие каналы.

1101885

Изобретение относится к технике магнитной записи, а именно к приводам носителей информации в системах памяти с гибкими дисками или с магнитными барабанами.

Известно устройство, в котором узел магнитного барабана содержит гибкий полый магнитный барабан, установленный коаксиально на неподви>кном стакане с воздухоподающими каналами, и систему подачи сжатого воздуха (1).

Данное устройство характеризуется недостаточной величиной крутящего момента при пуске, обусловленной взаимодействием нагнетаемого сжатого воздуха с гладкой поверхностью вращаемого барабана.

Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является устройство, содержа»цее неподвижный пустотелый стакан с воздухоподающими и воздухоотводящими каналами, в котором установлен ротор с носитслеч информации (2).

Недостатком указанног»> устройства явля тся большое время разгона привода, вызванное тем. что нагнетаемый сжатый воздух ударяется в крыльчатку и образует турбулентный поток, замедляющий разгон ротора привода.

Цель изобретения — — сокращение врсчени разгона приводя.

Поставленная цель достигается теч, »то в пневматический привод носителей информации дискового или барабанного типа, содержащий неподвижHûé пустотелый стакан с воздухоподак>шими и воздухоотводящими каналами, в котором установлен р»>тор с»»осителем информации, введено перфорированное кольцо, закрепленное на рогоре коаксиально и с зазором, в боковой поверхности кольца выполнены под углом к его д»»аметру сквозные отверстия, а в стякянс — параллельные им дополнительныс воздухоподяк>щие кана »h!.

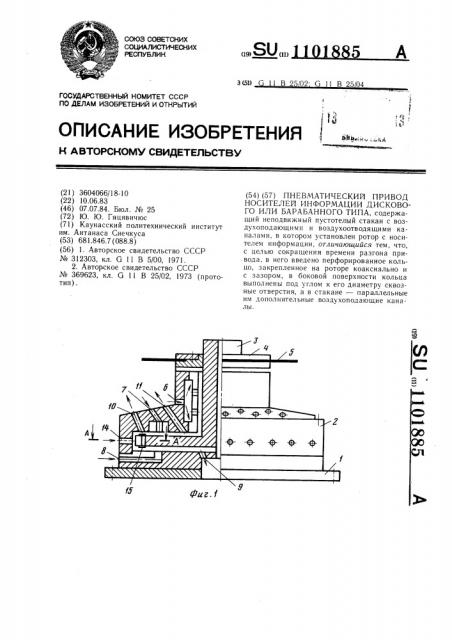

На фиг. 1 изображен предлагаемый привод, вид спереди с частичным разрезом; на фиг. 2 — вариант креп !ения перфор»»ровя!»ного кольца к ротору устройства.

Г1ривод содержит основание 1, на котором в пустотелом стакане 2 смонтирован пневмодвигатель с ротором 3. На роторе 3 посредством ступицы 4 смонтирован гибкий диск 5. В пустотелом стакане 2 выполнены симметричные воздухоподающие каналы 6—

8 и воздухоотводящие каналы 9- — 11.

На роторе 3 пневмодвигателя коаксиально через зазор закреплено перфорированное кольцо! 2 с отверстиями 13, выполненными под углом 37= к его касательной по направ »енйю вращения ротора 3. Критерием оптимальности этого угла является максимальный момент вращения, порождаемый силами трения между воздушными струями и вращаемой поверхностью. Момент вра»цсния ротора увеличивается при этом за !

О счет большеи поверхности сцепления струи сжатого воздуха, так как площадь внутренних поверхностей каналов выбрана больше, чем поверхность кольца. Кроме того, отработанный воздух нс препятствует вращению, так как выходит через каналы и зазор свободно, не образуя турбулентного потока. Суччарная площадь всех отверстий 13 составл; »ет 75О»о от площади поверхности кольца.

Объем зазора между ротором 3 и кольцом !2 выбран большим объемы каналов 13 кольца

20 !2 с тем, чгооы исклк>чить образование в зазоре между ротором,3 и кольцом 12 повышенного давления воздуха. Воздухоподающие каналы 14 H пустотелом стакане 2 выполнены симметрично и параллельно отверстиям

25 !

3 перфорированного кольца 2. Последнее прикреплено к ротору 3, например, посрсдством планок !5.

Ус! ройство работает сг»еду»о»!»их; обр»зом.

При подаче сжатого воздуха в чоздуxoподающие каналы 6---8 образ ется воздушная подушка между ротором 3 невхloдвигателя и пустотелым стаканом 2. Ротор 3

i,ачинается вра»цаться прн поступ»e!»»»»» сжатого воздуха из каналов 14 к поверхности каналов 13 перфорированного кольца 12, при этом отработанныи воздух свободно вы.ходит через каналы 3, зазор между ротором 3 и кольцом 1 — и каналы 9--11 в атмосферу, не образуя турбулентного потока и не препятствуя. т. с. не зях»едг»!»я, вращению ротора, 3. Подво» сжатого воздуха по каналам !4 осуществляется согласно треоовяниям для спстсмы пи! яния яэростс»тическ!!х подшипников, т. е, »л источника (не показан l

«неограниченной» чощности.

Изобретение позволит на 20 — 30 - ;, уве45 личить момент вра»цения роторы н по13 чить достаточную его в»личину в начальный момент пуска устройства при прежнеч напоре поступающс»о сжатого воздуха.

A-A

COCTB8 IITC т в Ю. КVÇOB: l3

Техрсд И. Всрес Корректор О. Билак

Заказ 4685/36 Тираж 575

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

1 !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патен1», г. Ужгород, ул. Проектная, 4
