Стабилизированный преобразователь напряжения
Иллюстрации
Показать всеРеферат
СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, содержащий транзисторы , соединенные по схеме с общим коллектором, эмиттеры которых подключены к концам силовой обмотки выходного трансформатора, средняя точка которой подсоединена к первому входному выводу и к первому выводу стабилитрона, второй вывод которого связан с выпрямителем на двух диодах соединенных одними электродами с соответствующими концами базовой обмотки выходного трансформатора и с базами транзисторов, два резистора , первый вывод первого из которых соединен с вторым входным выводом , а первый вывод второго из которых - с второй точкой базовой обмотки выходного трансформатора, отличающийся тем, что, с целью повышения качества выходного напряжения, второй вывод стабилитрона соединен непосредственно с вторым выводом первого резистора и средним ньгаодом введенного регулируемого термозависимого делителя, в состав которого входит второй резистор , при этом указанный делитель зашунтирован введенным первым кон (Л денсатором, а общая точка диодов вьтрямителя через второй введенный конденсатор соединена с первым входным вьгаодом. со СХ)
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (11) 3(5D H 02 M 3/335 G 05 F
Т
L °
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCH0MV СВИДЕТЕЛЬСТВУ
ФЪ
° °
° °
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТМЙ (21) 3398783/24-07 (22) 22.02.82 (46) 07.07.84, Бюл. Р 25 (72) И.И, Елисеев (53) 621. 314. 58 (088. 8) (56) 1. Авторское свидетельство СССР
Ф 242983, кл . Н 02 М 3/335, 1966 .
2. Авторское свидетельство СССР
М 180642, кл. Н 02 M 7/515, 1964. (54)(57) СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, содержащий транзисторы, соединенные по схеме с общим коллектором, эмиттеры которых подключены к концам силовой обмотки выходного трансформатора, средняя точка которой подсоединена к первому входному выводу и к первому выводу стабилитрона, второй вывод которого связан с выпрямителем на двух диодах, соединенных одними электродами с соответствующими концами базовой обмотки выходного трансформатора и с базами транзисторов, два резистора, первый вывод первого из которых соединен с вторым входным выводом, а первый вывод второго иэ которых — с второй точкой базовой обмотки выходного трансформатора, отличающийся тем, что, с целью повышения качества выходного напряжения, второй вывод стабилитрона соединен непосредственно с вторым выводом первого резистора и средним выводом введенного регулируемого термоэависимого делителя в состав которого входит второй резистор, при этом указанный делитель зашунтирован введенным первым конденсатором, а общая точка диодов выпрямителя через второй введенный конденсатор соединена с первым входным выводом.
1 11
Изобретение предназначено для применения в электротехнических и радиотехнических устройствах и приборах различного назначения, в частности в электрических источниках питания.
Известен преобразователь напряжения на транзисторах, содержащий два трансформатора, два транзистора, стабилитрон и два диода, включенные в дополнительную обмотку одного трансформатора f1).
Однако наличие двух трансформаторов увеличивает вес, габариты и повышает стоимость преобразователя.
Основным его недостатком является отсутствие регулирования выходных напряжений, что не позволяет точно устанавливать заданную их величину при разбросе параметров стабилитрона и транзисторов и ввести температурную компенсацию этих напряжений.
Наиболее близким по технической сущности к изобретению является стабилизированный преобразователь напряжения, содержащий транзисторы, соединенные по схеме с общим коллектором, эмиттеры которых подключены к концам силовой обмотки выходного трансформатора, средняя точка которой подсоединена к первому входному выводу и к первому выводу стабилитрона, второй вывод которого связан с выпрямителем на двух диодах, соединенных одними электродами с соответствующими концами базовой обмотки выходного трансформатора и с базами транзисторов, два резистора, первый вывод первого из которых соединен с вторым входным выводом, а первый вывод второго — со средней точкой базовой обмотки выходного трансформатора (2).
Недостатком известного устройства является зависимость величин напряжений от разброса параметров радиоэлементов и изменения окружающей температуры, что снижает точность и стабильность выходных напряжений ° Кроме того, за счет включения стабилитрона в качестве нагрузки в базовых цепях транзисторов отсутствует возможность точно устанавливать заданные значения выходных напряжений.
Целью изобретения является повышение качества выходного напряжения независимо от разброса и температурной зависимости параметров стабилнтрона и транзисторов.
О 1987 2
11оставленная цель достигается тем, что в стабилизированном преобразователе напряжения, содержащем транзисторы, соединенные по схеме с общим коллектором, эмиттеры которых подключены к концам силовой обмотки выходного трансформатора, средняя точка которой подсоединена к первому входному выводу и к первому выводу стабилитрона, второй вывод которого связан с выпрямителем на двух диодах, соединенных одними электродами с соответствующими концами базовой обмотки выходного транс форматора и с базами транзисторов, два резистора, первый вывод первого из которых соединен с вторым входным выводом, а первый вывод второго со средней точкой базовой обмотки выходного трансформатора, второй вывод стабилитрона соединен непосредственно с вторым выводом первого резистора и средним выводом введенного регулируемого термозависимого делителя, в состав которого входит второй резистор, при этом указанный делитель зашунтирован введенным первым конденсатором, а общая точка диодов выпрямителя через второй введенный конденсатор соединена с первым входным выводом.
При этом часть выпрямленного напряжения базовой обмотки сравнивается с опорным напряжением стабилитрона и, воздействуя на базовые токи транзисторов, компенсирует изменение напряжений на обмотках трансформатора.

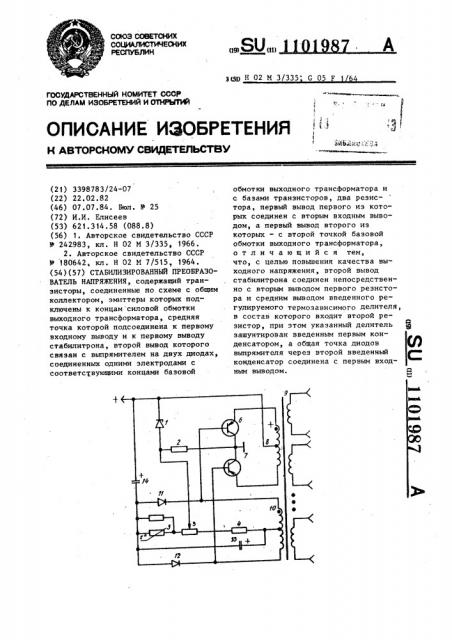

На чертеже приведена электрическая схема преобразователя напряжения.
Устройство содержит стабилитрон
1, подсоединенный первым своим выводом к первому входному выводу, а вторым — к одному из резисторов 2 и средней точкой резистора 3 регулируемого термозависимого делителя напряжения, в состав которого входит второй резистор 4 и термозависимый резистор 5, транзисторы 6 и 7, подсоединенные к силовой обмотке 8 выходного трансформатора 9, имеющего базовую обмотку 10, подключенную к выпрямителю на диодах 11 и 12, при этом упомянутый делитель зашунтирован первым конденсатором 13, а общая точка диодов 1 1 и 12 присоединена к второму конденсатору 14.
Преобразователь работает следующим образом.
Составитель Т. Ершова
Редактор О. Юрковецкая Техред О. Неце Корректор Л. Шеньо
Заказ 4779/41
Тираж 667 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1 13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул . Проектная,4
3 1101
С помощью диодов 1.1 и 12 выпрямляется переменное напряжение обмотки
10. Часть выпрямленного напряжения регулируется резистором 3 и сравнивается с опорным напряжением стаби5 литрона !. Разность этих напряжений изменяет базовые токи транзисторов и, следовательно, их внутренние сопротивления в сторону компенсации приращений напряжений на всех обмотках трансформатора 9. С помощью переменного резистора 3 регулируются напряжения на обмотках, что позволяет устанавливать их величины с высокой точностью независимо от разброса 15 параметров радиозлементов преобразователя, а с помощью терморезистора 5
987 4 поддерживается заданная величина напряжений в широком диапазоне рабочих температур. Конденсаторы 13 и 14 шунтируют резисторы по переменной составляющей в базовой цепи, в результате чего улучшается форма импульсов и дополнительно повышается стабильность их величин.
Применение изобретения позволит упростить стабилизированные источ ники как переменных, так и выпрямленных напряжений для питания различных ! устройств и приборов и повысить точность и стабильность величин напряжений в широком диапазоне температур.
