Устройство для формирования пилообразного напряжения с @ - коррекцией

Устройство для формирования пилообразного напряжения с @ - коррекцией

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ С 5 -КОРРЕКЦИЕЙ , содержащее Э1лнттерный повторитель , первый и второй генераторы пилообразного напряжения, каждый из которых состоит, например, из ключа, вход которого соединен с входом устройства, выход - с точкой соединения последовательно соединенных токостабилизирующего элемента и конденсатора, отличающееся тем, что, с целью повышения точности S -коррекции пилообразного напряжения при работе устройства от управляющих импульсов переменной частоты, в него введены последовательно соединенные первый блок сдвига постоянного уровня, выпрямитель, второй блок сдвига постоянного уровня, причем выход токостабилизирующего элемента первого генератора пилообразного напряжения соединен с входом первого блока сдвига постоянного уровня, регулиуемый выход эмиттерного повторителя соединен с управляющим входом токостабилизирующего элемента второго генератора S пилообразного напряжения, а вход (Л С с выходом второго блока сдвига постоянного уровня.

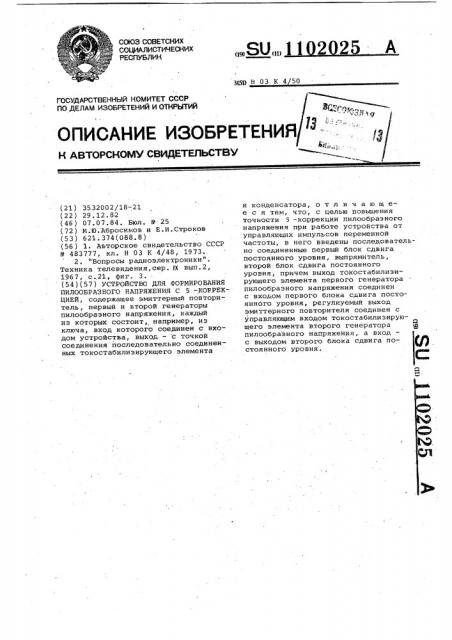

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(5g Н 03 К 4 50

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3532002/18-21 (22) 29.12.82 (46) 07.07.84. Бюл. В 25 (72) N.Þ.Àáðîñèêoü и E.È.Ñòðîêîâ (53) 621.374(088.8) (56) 1. Авторское свидетельство СССР

Р 483777, кл. Н 03 К 4/48, 1973.

2. "Вопросы радиоэлектроники".

Техника телевидения,сер. IX вып.2, 1967, с.21, фиг. 3. (54)(57) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ С S -КОРРЕКЦИЕИ, содержащее эмиттерный повторитель, первый и ьторой генераторы пилообразного напряжения, каждый из которых состоит, например, из ключа, вход которого соединен с входом устройстьа, выход — с точкой соединения последовательно соединенных токостабилизирующего элемента

„„SU„„11 2 25 А и конденсатора, о т л и ч а ю щ ее с я тем, что, с целью повышения точности 5 -коррекции пилообразного напряжения при работе устройства от управляющих импульсов переменной частоты, в него введены последовательно соединенные первый блок сдвига постоянного уровня, выпрямитель, второй блок сдвига постоянного уровня, причем выход токостабилизирующего элемента первого генератора пилообразного напряжения соединен с входом первого блока сдвига постоянного уровня, регулиуемый выход эмиттерного повторителя соединен с управляющим входом токостабилизирующего элемента второго генератора Ро пилообразного напряжения, а вход— с выходом второго блока сдвига постоянного уровня.

С:

1102025

Изобретение относится к импульсной технике и может быть использовано, например, в качестве генератора развертки для осциллографических трубок.

Известен формирователь пилообразного напряжения, содержащий первый генератор пилообразного напряжения, состоящий из ключа, вход которого соединен с входом устройства, выходс общей точкой соединения последовательно соединенных токостабилиэирующего элемента и конденсатора Г11.

Недостатком устройства является ьысокая погрешность формирования

S -коррекции пилообразного напряжения. 15

Наиболее близким по технической сущности к изобретению является устройство для формирования пилообразного напряжения,с 5 -коррекцией, содержащее эмиттерный повторитель, 20 первый и второй генераторы пилообразного напряжения, каждый из которых состоит, например, из ключа, вход которого соединен с входом устройства, выход — с общей точкой соеди- 25 нения последовательно соединенных токостабилизирующего элемента и конденсатора C2).

Недостатком устройства является невозможность обеспечения высокой точности 5 -коррекции пилообразного напряжения при работе устройства от управляющих имйульсов переменной частоты.

Цель изобретения — повышение точности 5 -коррекции пилообразного напряжения при работе устройства от управляющих импульсов переменной частоты.

Поставленная цель достигается тем, что ь устройство для формирова- 40 ния.пилообразного напряжения с 5 -коррекцией, содержащее эмиттерный повторитель, первый и второй генераторы пилообразного напряжения, каждый из которых состоит, например, из ключа, g5 вход которого соединен с входом устройства, выход -с общей точкой соединения последовательно соединенных токостабилизирующего элемента и конденсатора, введены последовательно соединенные первый блок сдвига постоянного уровня, выпрямитель, вто рой блок сдвига постоянного уровня, причем выход токостабилизирующего элемента первого генератора пилоббразного напряжения соединен с входом первого блока сдвига постоянного уровня, регулируемый выход эмиттерного повторителя соединен с управляющим входом токостабилизирующего элемента второго генератора пилооб- 60 разного напряжения, а вход его соединен с выходом второго блока сдвига постоянного. уровня.

На чертеже приведена структурная электрическая схема устройства. 65

Устройство содержит эмиттерный повторитель 1, первый и второй генераторы 2 и 3 пилообразного напряжения, каждый из которых состоит, например, из ключа 4„ вход которого соединен с входом устройства, выход — с общей точкой. соединения последовательно соединенных токостабилизирующего элемента 5 и конденсатора б, последовательно соединенные первый блок 7 сдвига постоянного уровня, выпрямитель 8, второй блок 9 сдвига постоянного уровня, причем выход токостабилизирующего каскада элемента первого генератора пилообразного напряжения соединен с входом первого блока сдвига постоянного уровня, регулируемый выход эмиттерного повторителя подключен к управляющему входу токостабилизирующего элемента второго генератора пилообразного напряжения, а вход его соединен с выходом второго блока сдвига постоянного уровня.

Устройство работает следующим образом.

Входной сигнал поступает на входы ключей 4, которые заряжают конденсаторы б до величины E. По окончании входного импульса конденсаторы разряжаются через токостабилизирующие элементы 5. Для регулировки скорости разряда подбираются токозадающие резисторы этих каскадов. Так как токозадающий резистор в генераторе

2 подсоединен к источнику питания, то на конденсаторе б напряжение имеет линейную пилообразную форму. Далее пилообразный сигнал поступает на блок

7 сдвига постоянного уровня. С помощью потенциометра в блоке 7 можно регулировать величину постоянной составляющей сигнала, а следовательно, симметрию 5 -образной коррекции верхней и нижней полуволны выходного сигнала. Далее сигнал поступает на выпрямитель 8. Второй блок 9 сдвига постоянного уровня сдвигает постоянный уровень сигнала на величину напряжения питания. Выходной сигнал с .блока 9 поступает на вход эмиттерного повторителя 1. Положением движка переменного резистора можно изменять величину переменной составляющей сигнала при неизменной постоянной составляющей, равной. величине положительного напряжения питания.

Этот сигнал поступает на токозадающий резистор токостабилизирующего элемента 5 второго генератора 3 пилообразного напряжения, причем форма тока разряда конденсатора соответствует форме этого сигнала.

Так как напряжение на конденсаторе связано с током разряда формулой

Пс 1 С с®

1102025 где с — емкость конденсатора 6, то. напряжение на конденсаторе 6 генератора 3 складывается из .линейной и квадратичной составляющей, то есть имеет S -образную форму, причем величина S -образности, опреде- S ляемая величиной квадратичной составляющей; и изменяется в зависимости от величины переменной составляющей тока разряда, то есть от положения-движка переменного 10 резистора. данное устройство пред- назначено длй формирования развертки в диапазоне от десятков Микросекунд до сотен миллисекунд, поэтому задержка сигналов в блоках 7, 8 и 9

Не оказывает влияния на работу устройства.

Благодаря введению новых блоков и изменению конструктивных связей в предлагаемом устройстве S --коррекции пилообразного напряжения осуществляется блоками, не содержа,щими частотно-зависимые элементы.

Предлагаемое устройство характеризуется симметричностью и стабильностью параметров S — коррекции пилообразного напряжения не только при фиксированной частоте входных импульсов, но и при переменной частоте входных импульсов и в однократном режиме, что .является преимуществом предлагаемого устройства по сравнению с известными.
