Устройство для формирования разностной частоты импульсов

Устройство для формирования разностной частоты импульсов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ РАЗНОСТНОЙ ЧАСТОТЫ ИМПУЛЬСОВ, содержащее два триггера и три элемента И, первый и второй выходы первого триггера соединены с первыми входами первого и второго элементов И соответственно , вторые входы которых соединены между собой, а выходы под-. ключены соответственно к первому и второму входам второго триггера, первый выход которого соединен с. первым входом третьего элемента И, выход которсэго подключен к первому входу первого триггера, отличающееся тем, что, с целью расширения функциональных возможностей , в него введены два формирователя импульсов и дополнительный элемент И, первый вход которого соединен с вторым выходом второго триггера , а второй вход подключен к второму входу третьего элемента. И и к выходу первого формирователя импульсов , вход которого соединен с вторым входом первого элемента И, g выход второго формирователя импуль (П к второму входу перво.сов подключен го триггера. f,1чЭ О. 2 К)

СОЮЗ СОВЕТСКИХ соцИАлистических

РЕСПУБЛИК

156

ГОсудАРстВенный комитет. сссР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

6 (21 ) 3563013/18-21 (22) 08.0,2.83

° ° ° °

4б) 07 ° 07.84. Бюл. Р 25.

72) Ф.Ф.Губайдуллин (71) Казанский физико-технический институт Казанского филиала AH СССР (53) 621.374.33(088 ° 8) (56) 1. Авторское свидетельство СССР

Р 718910, кл. Н 03 К 5/20, 1978..

2. Авторское свидетельство СССР

В 746887, кл. Н 03 К 5/01, 1978.

{ 54 ) (57 ) УСТРОЙСТВО ДЛЯ ФОРМИ&ООВАНИЯ

РАЗНОСТНОЙ ЧАСТОТЫ ИМПУЛЬСОВ, содержашее два триггера и три элемента

И, первый и второй выходы первого триггера соединены с первыми входами первого и второго элементов И соот- ветственно, вторые входы которых соединены между собой, а выходы под-. ключены соответственно к первому и второму входам второго триггера, первый выход которого соединен с. первым входом третьего элемента И, выход которого подключен к первому входу первого триггера, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможнос.— тей, в него введены два формирователя импульсов и дополнительный элемент И, первый вход которого соединен с вторым выходом второго триггера, а второй вход подключен к второму входу третьего элемента И и к выходу первого формирователя.импульсов, вход которого соединен с вторым входом первого элемента И, Я выход второго формирователя импульсов подключен к второму входу перво.— го триггера

1102027

Изобретение относится к автоматике и импульсной технике и может быть использовано для вычитания частот двух импульсных последовательностей н цифровых синтезаторах час.— тот.

Известно устройство для формирования разностей частоты двух импульсных последовательностей, содержащее два триггера, четыре элемента И и два элемента НЕ 31l.

Недостатком данного устройства является критичность к временному положению входных импульсов.

Наиболее близким по технической сущности к изобретению является формирователь одиночных импульсов, синхронизированных тактовой частотой, который может быть использован ,цля вычитания имнульсных последовательностей, содержащий три элемента

НЕ, два триггера и три элемента И, причем первый и второй выходы первого триггера соединены с первыми входами первого и второго элементов

И соответственно, вторые входы которых соединены с выходом первого элемента НЕ и между собой, а выходы подключены соответственно к первому и второму входам второго триггера, выход которого соединен с первым. входом третьего элемента И, выход которого подключен к .входу второго элемента НЕ и к перьому входу первого триггера, второй вход которого соединен с третьим входом первого элемента И и через третий элемент НЕ с первой входной шиной устройства, вторая шина которого подклкчена к входу первого элемента HE и к второму входу третьего элемента И, при этом выход второго элемента НЕ соединен с выходной шиной устройства (2 3.

Недостатком этого устройства является невыполнение операции вычитания при совпадении во времени импульсов входных последовательностей, т.е. критичность к временному положению входных импульсов.

Цель изобретения — расширение функциональных возможностей устройства.

Поставленная цель достигается тем, что в устройство для формирования раэностной частоты импульсов, содержащее два триггера и три элемента И, причем первый и второй выходы первого триггера соединены с первыми входами первого и второго элементов И соответственно, нторые входы которых соединены между собой, а выходы подключены соответственно к первому и второму входам второго триггера, первый выход которого соединен с первым входом третьего элемента И, выход которого подключен к первому входу первого триггера, введены два формирователя импульсов и дополнительный элемент И, первый вход которого соединен с вторым выходом второго триггера, а второй вход подключен к второму входу третьего элемента И и к выходу первого

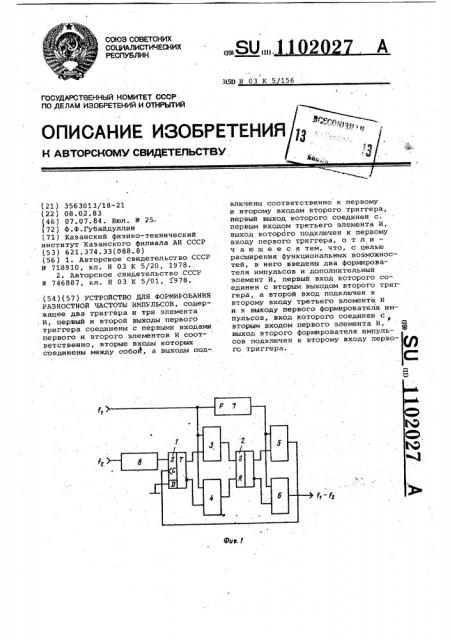

5 формирователя импульсов, вход которого соединен с вторым входом первого элемента И, выход второго формирователя импульсов подключен к второму входу первого триггера.. 0 На фиг. 1 представлена функциональная схема устройства для формирования разностной частоты импульсов; на фиг. 2 — временные диаграммы, поясняющие работу устройства.

Устройство для формирования разностей частоты импульсон содержит два триггера 1 и 2, четыре элемента

И 3 — б и два формирователя импульсов 7 и 8, причем первый и второй выходы первого триггера 1 соединены

20 с первыми. входами первого и второго элементов И 3 и 4 соответственно, вторые входы которых соединены между собой, а выходы подключены соответственно к первому и второму

25 входам второго триггера 2, первый вход которого соединен с первым входом третьего элемента H 5, выход которого подключен к первому входу первого триггера, при этом первый

30 вход четвертого элемента И б соединен с вторым выходом второго триггера 2, а второй вход подключен к

1 второму входу третьего элемента И, 5 и к выходу первого формирователя .импульсов 7, вход которого соединен с вторым входом первого элемента И

3 и первой входной шиной устройства, вторая шина которого через второй формиронатель импульсов 8 подключена к второму входу первого триггера 1.

40 Устройство работает следующим образом.

В исходном состоянии триггеры 1 и 2 находятся в нулевом состоянии, на информационный вход триггера 1

45 подан сигнал логического нуля. Импульсная последовательность с частотой (фиг. 2а1 поступает с пер1 вой входной шины на вход формирователя импульсов 7 и входы элементов

50 И 3 и 4 (фиг. 2 д,е ) подтверждая нулевое состояние триггера 2 (фиг.2ж )

Формирователь импульсов 7 вырабатывает короткие импульсы по заднему фронту импульсов „(фиг. 2зf, которые при отсутствии имйульсов f, через открытый элемент И б (фиг. 2к) проходит на выход устройства..

При поступлении на вторую входную шину импульса последовательности

f (фиг. 2б), Формирователь 8 импуль60 сов вырабатывает по переднему фронту импульс (фиг. 2в), длительность которого должна быть достаточной для надежного срабатывания триггера 1 (фиг, 2r). Этот импульс через эле65 мент И 3 (фиг. 2д ) воздействует на

1102027

Жив. 2

Составитель В.Лобынцев

Редактор .Н.Яцола Техред О.Неце Корректор Г.Решетник

Заказ 4782/43 Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 первый вход триггера 2(фиг. 2ж ), устанавливая его в единичное состояние. По заднему фронту следующего за импульсом 5 импульса 4„ формирователь 7 вырабатывает импульс,длительностью меньшей минимального периода следования импульсной последовательности „, который через элемент МИ 5 (фиг. 2 и ) воздействует на вход синхронизации триггера 1, возвращая его в нулевое состояние. При этом 10 данный импульс на выход устройства не проходит, чем реализуется операция вычитания. Следукщий импульс последовательности 1„ возврашает устройство в исходное состояние. 15

В случае одновременного воздействия импульсов с выходов формирователей 7 и 8 триггер 1 устанавливается в единичное состояние, так как установочный вход триггера 1, соединенный с выходом формирователя 8, является доминирующим по отношению к входу синхронизации. Это обеспечивает работоспособность устройства при .совпадающих во времени импульсных входных последовательностей.

При условии f„< fz (фиг. 2) на выходе устройства импульсы отсутствуют. Вариант устройства, позволяющий реализовать операцию вычитания импульсов, как ь случае f< ), так и в случае „ с К, должен состоять из двух устройств, идентичных представленному на фиг. 1. Причем первый вход первого устройства должен быть соединен с вторым входом второго устройства, первый вход которого должен быть подключен к второму входу первого устройства. Количество формирователей в этом устройстве может быть уменьшено за счет совмещения функций формирователя 7 одной половины устройстьа с фукнцией формирователя 8 другой его половины.

В случае 1„=1 импульсы на выходах данного устройства отсутствуют

Таким образом, данное изобретение позволяет расширить функциональные возможности устройства и обеспечить надежное вычитание импульсных после; довательностей без наложения ограничений на расположение во времени импульсов одной последовательности относительно импульсов другой последовательности.
