Полупроводниковый прибор
Иллюстрации
Реферат
ПОЛУПРОВОДНИКОВЫЙ ПРИБОР, содержащий плоскую полупроводниковую структуру и соединенные с ней термокомпенсирующие диски, отличающийся тем, что, с целью повьшения надежности в работе и технологичности конструкции, по крайней мере один из термокомпенсирующих дисков выполнен с кольцевым гофром, вогнутость которого обращена к полупроводниковой структуре. 7/////////Х///////////77-г У/////////////А X Т) V i ///////////////.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCH0MV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
nO PERM ИЗОБРЕТЕНИЙ V ОТКРЫТИЙ (21) 3571800/18-21 (22) 01 ° 04.83 (46) 07.07.84. Бюл. Р 25 (72) В.П. Михайлов (71) Саранский дважды ордена Трудового Красного Знамени завод "Электровыпрямитель" (53) 621.382.3.032.42(088.8) (56) 1. Патент США )) 3532944, кл. 317-234 (Н 01 Т 21/02), 1972.
2. Диоды В 200 ТУ 16-529. 765-73.
3(д) Н 05 К 7/20 Н 01 1. 2!/02 (54) (57) ПОЛУПРОВОДНИКОВЫЙ ПРИБОР, содержащий плоскую полупроводниковую структуру и соединенные с ней термокомпенсирующие диски, о т л ич а ю шийся тем, что, с целью повышения надежности в работе и технологичности конструкции, по крайней мере один из термокомпенсирующих дисков выполнен с кольцевым гофром, вогнутость которого обращена к полупроводниковой структуре.
1 1102
Изобретение относится к конструированию силовых полупроводниковых приборов с паяными контактами и может быть использовано на предприятиях электротехнической промышленности.
Важным требованием, предъявляемым к приборам паяной конструкции, является обеспечение качественного соединения полупроводниковой структуры с электродами. От качества шва зависят тепловое сопротивление приборов, устойчивость их к механическим воздействиям и циклическим изменениям температуры, напряжение поверхностного пробоя структуры — параметры, определяющие надежность приборов. Паяный шов должен быть тонким, за счет уменьшения массы припоя снижают уровень механических напряжений, передаваемых на структуру. В объеме его не должно содержаться включений флюса и пузырьков газа, ухудшающих .теплопроводность и механическую прочность спая. Во избежание сколов полупро= водниковой структуры и ухудшения вольт-амперной характеристики в процессе травления выпрямительных элементов по контуру шва не должно быть щелей.
Известен полупроводниковый прибор с паяными контактами, выпрямительный элемент которого состоит из плоской полупроводниковой шайбы и соединенной с ней мягким припоем металлической подложки, имеющей со стороны полупроводниковой шайбы выпуклую по- З5 верхность. Выпуклая форма подложки обеспечивает свободный выход газов и флюса из зоны пайки во внешнюю сторону и, как следствие, хорошее качество паяного шва 1. 1 3.
Недостаток конструкции в том, что для ее осуществления требуется толстая металлическая подложка. Толщина ее должна быть такой, чтобы при формировании выпуклой поверхности, на45 пример, путем удаления части матери.апа подложки на сферическом шлифовальнике, обеспечивалась заданная кривизна поверхности и при этом не происходило деформации подложки, Использование толстой подложки иэ термокомпенсирующего материала в качестве верхнего электрода ведет к снижению ударного тока полупроводниковых приборов. 55
Наиболее близким к предлагаемому техническим решением является полу-, проводниковый прибор, выпрямительный
065 2 элемент .которого содержит плоскую полупроводниковую структуру, соединенную мягким припоем с двумя плоскими термокомпенсирующими дисками разной толщины. Один из них, более тонкий, изготавливаемый из молибдена, соединен с медным донышком. Последнее заполнено мягким припоем, посердством которого выпрямительный элемент присоединен к, гибкому токовводу 2 3.
Недостатками этой конструкции яв ляются невысокая устойчивость приборов к циклическим изменениям температуры из-эа наплывов припоя вокруг тонкого термокомпенсирующего диска и снижение выхода годных за счет отбраковки выпрямительных элементов, имеющих щели между термокомпенсирующим диском и структурой. Низкое качество паяного шва (наличие наплывов припоя, щелей) вызвано неплоскостностью тонких термокомпенсирующих дисков, коробящихся .в процессе вырубки. Поскольку неплоскостность дисков различна, а навески припоя дозированы, на части приборов имеет место избыток припоя s виде наплывов, на других — щели вследствие недостатка его. Степень коробления тонких термокомпенсирующих дисков зависит от материала, из которого они изготовлены. Сильное коробление некоторых термокомпенсирующих материалов, например ковара, препятствует использованию их для изготовления плоских электродных дисков, особенно малой толщины.,и большой площади.
Цель изобретения — повышение надежности в работе и технологичности конструкции.
Поставленная цель достигается тем, что в полупроводниковом приборе,содержащем плоскую полупроводниковую структуру и соединенные с ней термокомпенсирующие диски, по крайней мере один иэ термокомпенсирующих дисков выполнен с кольцевым гофром, вогну" тость которого обращена к полупроводниковой структуре.
Посредством гофры точно выдерживают заданную форму контактной поверхности тонкого термокомпенсирующего диска, обеспечивают действие. капиллярного эффекта в процессе пайки выпрямительных элементов и за счет этого получают тонкий паянЬЙ шов без объемных и краевых дефектов.
Высокое качество паяного шва гаран3 11020 тирует повышенную надежность полупроводниковых приборов и уменьшение технологического брака. Для изготовления термокомпенсирующего диска с гофрой можно использовать сильно коробящийся материал, например тонкую коваровую ленту более дешевую и менее дефицитную по сравнению с молибденом и вольфрамом, и эа счет этого снизить себестоимость приборов ° 40
Если углубление в центральной части диска, образованное гофрой, заполнить припоем, то отпадает необходимость в донышке, так как кольцевая гофра препятствует растеканию припоя, сохраняя егоs объеме, достаточном для присоединения гибкого токоввода. Исключение .донышка упрощает конструкцию прибора, способствует снижению его себестоимости. 20

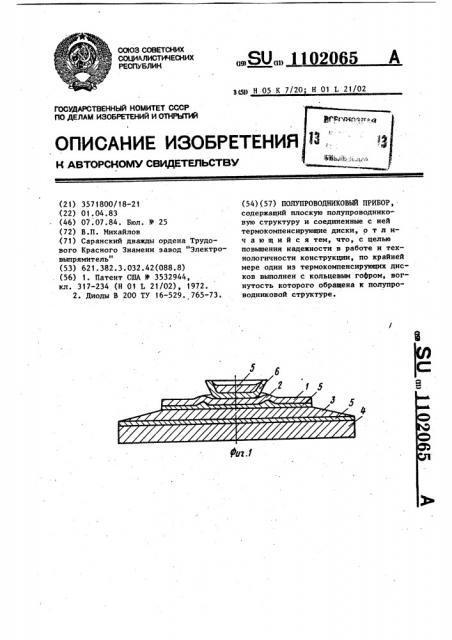

На фиг. 1-3 представлены схемы выпрямительного элемента в разрезе, в котором тонкий термокомпенсирующий диск с кольцевой гофрой имеет плоскую .контактную поверхность 15 (фиг. 1), слегка выгнут (фиг. 2), заполнен припоем в центральном углублении, образованном гофрой (фиг. 3).
Схемы включают тонкий термокомпенсирующий диск 1 с гофрой, кольце- 5б вую гофру 2, полупроводниковую структуру 3, нижний термокомпенсирующий диск 4, припой 5, донышко 6.
Устройство работает следующим об" разом.
Прй вырубке термокомпенсирующего диска 1 из коробящегося материала, например тонкой коваровой ленты, одновременно на нем штампуют кольце вую гофру 2. За счет гофры перерас- 4О пределяются внутренние упругие напряжения в периферийной области диска, исключается коробление, обеспечивается заданная штампом форма дискаплоская (фиг. 1) или слегка выгну65 4 тая (фиг 2). При соединении с полупроводниковой структурой 3 плоский термокомпенсирующнй диск плотно прилегает к ее поверхности, а диск, имеющий небольшую кривизну контактной поверхности, образует равномерный по всему контуру контролируемый зазор.
В процессе пайки детали устройства нагреваются и находящийся между полупроводниковой структурой 3 и термокомпенсирующим дисками 1 и 4 припой 5 расплавляется.. Вследствие хорошего прилегания плоского термокомпенсирующего диска 1 к .структуре 3 в пространстве между этими деталями образуется однородный по толщине паяный шов без краевых щелей. В этом случае, когда края диска 1 приподняты над структурой 3, имеющийся. за зор не только исключает условия для образования щелей, но и обеспечивает свободный выход газов и флюса из объема расплавленного припоя наружу. В устройстве целенаправлено используется рельеф,.создаваемый кольцевой гофрой. Вогнутая сторона горфры, обращенная к структуре, образует замкнутую кольцевую полость, посредством которой обеспечивается действие капиллярного эффекта в процессе пайки. Под действием капиллярных сил избыток припоя вытягивается в кольцевую полость, в результате чего и образуется тонкий паяный шов.
Выпуклая сторона гофры образует углубление в центральной части термокомпенсирующего диска, которое, если его заполнить припоем, может быть использовано вместо донышка.
Преимуществами предлагаемого полупроводникового прибора являются повышенная надежность, более высокий по сравнению с прототипом выход годных приборов и меньшая себестоимость.
1102065
ЯшЗ
Заказ 4786/45
Тираж 783 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
f13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул.,Проектная, 4 Составитель С. Дудкин . Редактор Е. Папп Техред<.С.Мигунова . Корректор О. Тигор
