Реферат



РЕЗЕРВИРОВАННОЕ ТРЕХКАНАЛЬНОЕ МАЖОРИТАРНОЕ УСТРОЙСТВО, содержащее Две пары последовательно соединенных первого, и второго и третьего и четвертого ключей, причем источники входных сигналов первого,второго и третьего каналов соединены соответственно с входами первого, йторого и третьего ключей, а источники сигналов первого и второгоканалов соединены с входом четвертого ключа через элемент ИЛИ параллельно каждому ключу подсоединен индикатор состояния ключа, блок дешифрации и индикации отказов, от л ичаюцееся тем, что, с целью упрощения и повышения надежности устройства , в него введен индикатор состояния выхода устройства, вход которого соединен с выходом устройства, а блок дешифрации и индикации отказов содержит четьфе элемента И-ИЛИ и четыре выходных индикатора, выход индикатора состояния первого ключа соединен с первыми входами первого и второго элементов И-ИЛИ, выход индикатора состояния второго ключа - с вторыми входами первого и второго элементов И-РШИ, выход индикатора состояния третьего ключа соединен с первыми j входами третьего и четвертого элеСО ментов И-ИШ, а выход индикатора состояния четвертого ключа - с вторым входами третьего и четвертого элементов И-ИШ, выход индикатора состоя- g ния выхода устройства соединен с третьими входами первого, второго,третьего и четвертого элементов И-ИЛИ, выход ка сдого из кдторых соединен с входом соответствующего выходного индикатора.

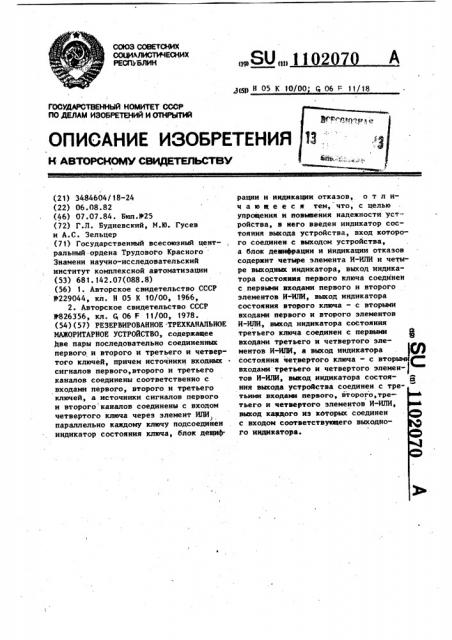

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕС(Ъ БЛИН

„„Я0„„11020

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3484604/18-24 (22) 06.08.82 (46) 07.07.84. Бюл.ff25 (72) Г.Л. Будневский, И.Ю. Гусев и А.С. Зельцер (71) Государственный всесоюзный центральный:ордена Трудового Красного

Знамени научно-исследовательский институт комплексной автоматизации (53) 681. 142. 07 (0&8. 8) (56) 1. Авторское свидетельство СССР

Ó229044, кл. Н 05 К 10/00, 1966, 2. Авторское свидетельство СССР

У826356р кл. G 06 F 11/00, 1978. (54)(57) РЕЗЕРВИРОВАННОЕ .ТРЕХКАНАЛЬНОЕ

МАЖОРИТАРНОЕ УСТРОЙСТВО, содержащее две пары последовательно соединенных первого и второго и третьего и четвертого ключей, причем источники входных сигналов первого, второго и третьего каналов соединены соответственно с входами первого, второго и третьего ключей, а источники сигналов первого и второго каналов соединены с входом четвертого ключа через элемент ИЛИ, параллельно каждому ключу подсоедийен индикатор состояния ключа, блок дещиф. д р Н 05 K 10/00 Q 06 11/18 рации и индикации отказов, о т л ич а ю щ е е с я тем, что, с целью упрощения и повъниения надежности устройства, в него введен индикатор состояния выхода устройства, вход которого соединен с выходом устройства, а блок деиифрации и индикации отказов содержит четыре элемента И-ИЛИ и четыре выходньвс индикатора, выход индикатора состояния первого ключа соединен с первьаки входами первого и второго элементов И- ИЛИ, выход индикатора состояния второго ключа — с вторыми входами первого и второго элементов

И-ИЛИ, выход индикатора состояния третьего ключа соединен с первиии I входами третьего и четвертого элементов И-ИЛИ, а выход индикатора состояния четвертого ключа — с вторыми входами третьего и четвертого элементов И-ИЛИ, выход индикатора состояния выхода устройства соединен с третьими входами первого, второго,третьего и четвертого элементов И-ИЛИ, выход каждого из которых соединен с входом соответствующего выходного индикатора.

Изобретение относится к автоматике и цифровой вычислительной технике и может найти применение для построения систем управления повышенной надежности. 5

Известно мажоритарное устройство, содержащее три резервируемых. источника входных сигналов, управляющих входами трех или более групп из четырех ключей, соединенных по схеме моста, в диагональ которого включены светоизлучающие диоды, соединенные через соответствующие приемники светового излучения с блоком дешифрации и индикации отказов (1 j, 15

Недостатком устройства является невозможность выявления отказов ключей и светодиодов при большом объеме затрачиваемых технических средств на обработку одного входного сигнала. 20

Наиболее близким к изобретению по технической сущности и достигаемому результату является резервированное трехканальное мажоритарное устройство, содержащее для каждой группы из трех источников входных сигналов две пары последовательно соединенных ключей, индикаторы состояния пары ключей, соединенные последовательно с каждой,парой ключей индикаторы состояния клюЭ

30 чей, подсоединенные параллельно каж" дому ключу, элемент ИЛИ, соединенйый с двумя источниками входных сигналов и входом одного из ключей, и блоки временного уплотнения сигналов состояния ключей, соединенные с выходамиЗ5 индикаторов состояния ключей и индикаторов состояния пар ключей, а также общий для всех групп источников входных сигналов блок дешифрации и

40 индикации отказов, соединенный через элементы неравнозначности с выходами соответствующих блоков временного уплотнения сигналов состояния ключей, вторые входы элементов неравнозначнос45 ти соединены через мажоритарный элемент и блоки временного уплотнения с соответствующими источниками входных сигналов (23, Недостатком известного устройства является его сложность и невысокая на"

1102070 2 вертого ключей, причем источники входных сигналов первого, второго и третьего каналов соединены соответственно с входами первого, второго и третьего ключей, а источники сигналов первого и второго каналов соединены с входом четвертого ключа через.элемент ИЛИ, параллельно каждому ключу подсоединен индикатор состояния ключа и блок дешифрации и индикации отказов, введен индикатор состояния выхода устройства, вход которого соединен с выходом устройсгва, а блок дешифрации и индикации отказов содержит четыре элемента И-ИЛИ и четыре выходных индикатора, выход индика" тора состояния первого ключа соединен с первыми входами первого и второго элементов И-ИЛИ, выход индикатора состояния второго ключа - с вторыми входами первого и второго элементов И-ИЛИ, выход индикатора состояния третьего ключа соединен с первыми входами третьего и четвертого элементов И-ИЛИ, а выход индикатора состояния четвертого ключа — с вторыми входами третьего и четвертого элементов И-ИЛИ, выход индикатора состояния выхода устройства соединен с третьими входами первого, второго третьего и четвертого элементов И-ИЛИ, выход каждого из которых соединен с входом соответствующего выходного индикатора.

На чертеже показана блок-схема резервированного трехканального мажоритарного устройства.

Устройство состоит из источников

1-3 входных сигналов, ключей 4-7, элемента ИЛИ 8, индикаторов 9-12 сос тояния ключей, элементов И-ИЛИ 13-16 индикаторов 17-20 и индикатора 21 состояния выхода устройства.

Выходы источников 1-3 соединены с управляющими входами ключей соответственно 4-6. Выходы источников ,1 и 2 соединены с управляющим входом ключа 7 через элемент ИЛИ 8. Входы индикаторов 9-12 соединены с сигнальными входом и выходом соответственно каждого из ключей 4-7. дежн о с ть .

Цель изобретения " упрощение и повышение надежности устройства.

Указанная цель достигается тем, что в резервированное трехканальное мажоритарное устройство, содержащее две пары последовательно соединенных первого и второго и третьего и чет. Выход индикатора 9 соединен с сигнальными входами 22 и 23, индикатора

10 — с сигнальными входами 24 и 25, индикатора 11 — с сигнальными входами 26 и 27, а индикатора 12 — с входами элементов И-ИЛИ 13-16, выходы которых соединены с индикаторами 17"20.

Состояние ключей

4-7

Примечание

Сигналы индикаторов

17 18 19 20 9 10 11 12 2! 4 . 5 6 7

0 0

Устройство исправно

0 P Р P Р

0 0 0 0 0 0

0 0 0 0 0 0 0 0 1 3 3 3 3

0 0 1 0 0 0

0 0 0 0 0

Отказ ключа 4 или источника 1

1 Р 3 3 3

0 3 Р P P

1 0

1 0

Отказ источника 1

1 0 0 1 0 1 1 0 0 3 Р P 3

Отказ ключа 5 или источника 2

P 3 3

3 P P

0 0 0 1 0 0

0 0 1 0 О 0

1 3

О P

0 1

0 1

Отказ источника 2

0 1 0 1 1 0 1 0

0 P 3 Р 3

0 0 .1 0 0 0 0

0 0 1 0 0 0 1 0

Отказ ключа 6 или источника 3

P 3 P

3 Р 3

3 3 P

P P 3

О P

1 3.

1 3

0 P

Отказ ключа 7 или элемента 8

0 1 0 0 0 1

0 1 0 0 1 0

0 0

0 0

3 1102070 4

Выход индикатора 21 соединен с or- 9-12 предсгавляют собой пороговые элетальными входами элементов И-ИЛИ 13-16. менты с высоким входным сопротивлением, Последовательно соединенные ключи 4 Порог срабатывания этих индикаторов и 5 соединяют источник 28 питания, устанавливается на уровне около трех а последовательно соединенные ключи > четвертей напряжения источников 28 и

6 и 7 — источник 29 питания с нагруз- 29 питания. В этом случае всем замкнукой 30. Входы индикатора 21 соединены тыи или всем.разомкнутым ключам соотс нагрузкой и общей виной источников ветствуют нулевые выходные сигналы

28 и 29 питания. индикаторов 9-12.

Ключ 7 элемент 8 и индикаторы

Возможные комбинации выходных

9-12 и 21 составляют собственно мажо- в 9 рный 6JToIc 31 jc po T . ветствующие ии и 4

Устройство Работает следующим об- а 17 20 разом. ( в таблице, где 3 — ключ замкнут, РПри отсутствии отказов в устройстве ключ разомкнут. от источников 1-3 входных сигналов соответственно первого, второго и третье- Введение в предлагаемое трехканальго каналов на управляющие входы ключей ное резервированное мажоритарное уст4-6, а также с выхода элемента 8 ройство индикатора состояния выхода на управляющий вход ключа 7 поступают |о устройства позволяет упростить схемодинаковые сигналы управления. При ную реализацию и повысить его надежэтом все ключи находятся в замкнутом ностные показатели по сравнению с изили разомкнутои состоянии. Индикаторы вестныи устройством.
