Способ закладки корней маточной свеклы в траншеи на зимнее хранение

Способ закладки корней маточной свеклы в траншеи на зимнее хранение

Иллюстрации

Показать все

Реферат



СПОСОБ ЗАКЛАДКИ КОРНЕЙ МАТОЧНОЙ СВЕКЛБ1 В ТРАНШЕИ НА -ЗИМНЕЕ ХРАНЕНИЕ с помощью механизированной линии, включающий выделение из убранного вороха корней посадочного материала, отделение от него примесей , больных и загнивших корней и разделение его на две фракции, с последующей транспортировкой каждой фракции на соответствующее ей поле хранения, отличающийся тем, что, с целью снижения повреждений корней и расходов на транспортировку , корни разделяют на посадочные фракции непосредственно на поле хранения одной из фракций, при этом механизированную линию транспортируют вдоль траншеи одного из полей хранения и фракцию, соответствующую этому полю хранения, выгружают из линии в эту траншею, а другую транспортируют на поле хранения соответствующей фракции. to СП со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1102519 зсмк А 01 F 25/02; А Ol D 33/08

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

%В5ЯН() Т311; (21) 3505384/30-15 (22) 25.10.82. (46) 15.07.84. Бюл. № 26 (72) Г. И. Онищенко, А. С. Кравченко, В. А. Рывлин, Н. Е. Ильченко, А. П. Малик и В. Г. Кузьминов (53) 631.364.6 (088.8) (56) 1. Авторское свидетельство СССР № 292626, кл. А Ol D17/10,,1969.

2. Авторское свидетельство СССР по заявке № 3481330/30-15, кл. А 01 D 33/10, 04.08.82. (54) (57) СПОСОБ ЗАКЛАДКИ КОРНЕЙ

МАТОЧНОЙ СВЕКЛЫ В ТРАНШЕИ НА

ЗИМНЕЕ ХРАНЕНИЕ с помощью механизированной линии, включающий выделение из убранного вороха корней посадочного материала, отделение от него примесей, больных и загнивших корней и разделение его на две фракции, с последующей транспортировкой каждой фракции на соответствующее ей поле хранения, отличаюи1ийся тем, что, с целью снижения повреждений корней и расходов на транспортировку, корни разделяют на посадочные фракции непосредственно на поле хранения одной из фракций, при этом механизированную линию транспортируют вдоль траншеи одного из полей хранения и фракцию, соответствующую этому полю хранения, выгружают из линии в эту траншею, а другую транспортируют на поле хранения соответствующей фракции.

1102519

Изобретение относиТся к сельскохозяйственному машиностроению, а именно к способам послеуборочной обработки корней сахарной свеклы и подготовки посадочного материала.

Известен способ закладки корней маточной свеклы на зимнее хранение, при котором корнеплоды разделяют на посадочные и непосадочные фракции и первые закладывают на хранение (1).

Недостаток указанного способа заключается в том, что посадочные фракции корнеплодов не освобождаются от примесей, больных и загнивших корней. Это ведет к снижению лежкости заложенного на хранение посадочного материала.

Известен также способ закладки корней маточной свеклы в траншеи на зимнее хранение с помощью механизированной линии, включающий выделение из убранного вороха корней посадочного материала, отделение от него примесей, больных и загнивших корней и разделение его на две фракции с последующей транспортировкой каждой фракции на соответствующее ей поле хранен ия (2) .

Недостаток данного способа заключается в.значительных расходах на транспортировку отсортированных фракций от механизированной линии до полей хранения и в повреждениях корней при загрузке транспортных средств.

Цель изобретения — снижение повреждений корней и расходов на транспортировку

Указанная цель достигается тем, что корни разделяют на посадочные фракции непосредственно на поле хранения одной из фракций, при этом механизированную линию транспортируют вдоль траншеи одного из полей хранения и фракцию, соответствующую этому полю хранения, выгружают из линии в эту траншею, а другую транспортируют на поле хранения соответствующей фракции.

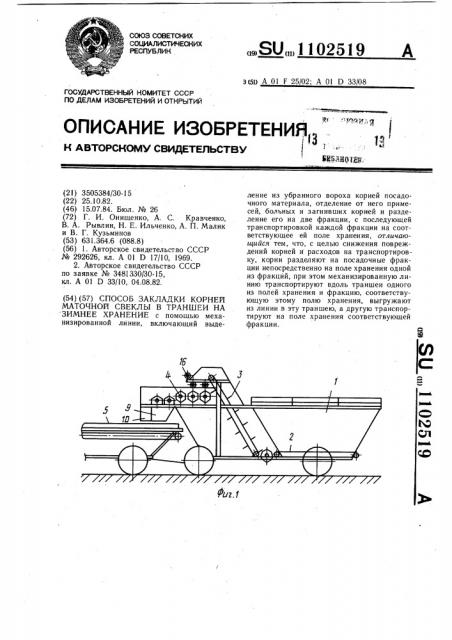

На фиг. 1 показана схема механизированной линии, с помощью которой осуществляется способ, вид сбоку; на фиг. 2— то же, вид сзади; на фиг. 3 — то же, вид сверху; на фиг. 4 — технологический процесс погрузки и закладки очищенных корнеплодов.

Механизированная линия для осуществления способа закладки корнеплодов маточной сахарной свеклы на зимнее хранеННе содержит приемный бункер 1 с подвижным дном 2, подающий наклонный транспортер 3, калибровочный механизм 4 и переборочный стол 5, установленный за калибровочным механизмом 4 и разделенный щитком 6 на две продольные секции 7 и 8.

Над каждой секцией 7 и 8 размещены скатные лотки 9 и 10 для подачи корней на сек5

1О

50 ции 7 и 8 переборочного стола 5. Устройство для выгрузки корнеплодов выполнено из двух секций 11 и 12 и установленных за ними боковых выгрузных транспортеров 13 и 14, Секции 11 и 12 содержат битернь е валы 15, подающие корни соответственно на выгрузные транспортеры 13 и 14, при этом транспортером 13 одна посадочная фракция корнеплодов погружается в рядом идущее с линией транспортное средство, а другая посадочная фракция транспортером 14 закладывается непосредственно в траншею, вдоль которой линия перемещается. Над калибровочным устройством 4 установлен шнековый транспортер 16.

Способ закладки корней маточной сахарноч свеклы механизированной линией осуществляется следующим образом.

Ворох корней, убранный с поля уборочной машиной, доставляется саморазгружающимися транспортными средствами к механизированной линии и загружается в приемный бункер 1, в котором посредством подвижного дна 2 перемещается на подающий наклонный транспортер 3 и далее на шнековый транспортер 16, на котором происходит отделение крупной непосадочной фракции. Выделенные крупные корни отводятся в сторону и опускаются по соответствующему лотку на землю, а остальные поступают на калибровочный механизм 4 для разделения на фракции. Мелкие корнеплоды проваливаются сквозь щели h на землю. При движении машины в процессе работы крупные и мелкие непосадочные корни образуют на земле валок, который затем подбирается.

Менее крупная посадочная фракция проваливается сквозь щели h» калибровочного механизма 4 и поступает по скатному лотку 9 на секцию 7 переборочного стола 5, а более крупная посадочная фракция, перемещаясь по битерам калибрующего механизма 4, поступает по скатному лотку 10 на секцию 8 переборочного стола 5. На переборочном столе 5 корнеплоды вручную перебираются и отделяются примеси, больные и загнившие корни. Очищенные посадочные фракции корней перемещаются далее на секции ll и 12 с битерными валами 15, которые подают их на выгрузочные транспортеры 13 и 14, приэтом транспортером 13 одна посадочная фракция корней погружается в рядом идущее с линией транспортное средство и отводится на соответствующее ей поле хранения (не показано), а другая посадочная фракция транспортером 14 закладывается непосредственно в траншею, вдоль которой механизированная линия перемещается.

Применение предлагаемого способа значительно сокращает расходы на транспортировку корней и их повреждения.
