Реферат



СПОСОБ КОРЧЕВАНИЯ ЛЕСОКУСТАРНИКА , включающий павал лесокустарника трактором, зажим поваленного лесокустарника гусеницами трактора и корчевание с помощью корчующих зубьев, отличающийся тем, что, с целью уменьщения повреждения плодородного слоя почвы, корчующим зубьям периодически сообщают поперечное относительно направления дв. трактора перемещение. (Л ю СП 1чЭ ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3 (5D

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3499822/29- 15 (22) 03.08.82. (46) 15.07.84. Бюл. № 26 (72) В. И. Иванов (53) 634.0.231.211 (088.8) (56) 1. Авторское свидетельство СССР № 854324, кл. А 01 G 23/06, 1980.

2. Авторское свидетельство СССР № 873971, кл. А 01 G 23/06, 1980 (прототип) ÄÄSUÄÄ1102522 (54) (57) СПОСОБ КОРЧЕВАНИЯ ЛЕСОКУСТАРНИКА, включающий повал лесокустарника трактором, зажим поваленного лесокустарника гусеницами трактора и корчевание с помощью корчующих зубьев, отличающийся тем, что, с целью уменьшения повреждения плодородного слоя почвы, корчующим зубьям периодически сообщают поперечное относительно направления движения трактора перемещение.

Изобретение относится к сельскому и лесному хозяйству и может быть использовано при корчевке кустарника и мелколесья.

Известно устройство, осуществляющее способ корчевания, включающий корчевание пня с помощью рамы с шарнирно закрепленными на ней рабочими зубьями, причем зубья периодически опускаются, захватывают пень, вытягивают его и поднимаются (1) .

Недостатком данного способа является то, что заглубление зубьев в почву требует повышенных энергозатрат.

Известен способ корчевания, включающий повал лесокустарника трактором, зажим поваленного лесокустарника гусеницами трактора и корчевание с помощью корчующих зубьев (2).

Недостатком известного способа является то, что при корчевании происходит повреждение верхнего плодородного слоя почвы.

Цель изобретения — уменьшение повреж дения плодородного слоя почвы.

Поставленная цеь достигается тем, что корчующим зубьям периодически сообщают поперечное относительно направления движения трактора перемещение.

1102522

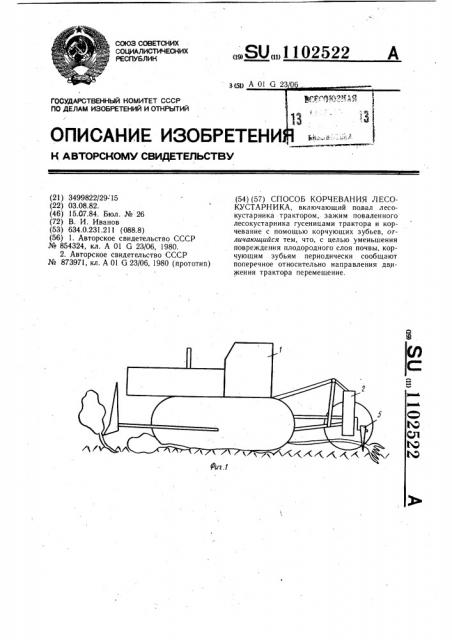

На фиг. 1 изображено устройство для осуществления способа корчевания лесокустарника, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сзади.

Устройство, осуществляющее способ корчевания лесокустарника, содержит трактор

1 с отвалом, фрезу 2, состоящую из рамы 3, навешиваемой на трактор 1, двух одинаковых синхронно вращающихся кривошипов 3 с корчующими зубьями 5.

1О Способ заключается в том, что повал лесокустарника осуществляется отвалом трактора 1 без срезания стволов. Поваленную растительность трактор 1 подминает гусеницами. По мере движения трактора 1

15 стволы лесокустарника со стороны корневой системы высвобождаются из под гусениц.

Высвободившиеся стволы заякориваются корчующими зубьями 5 фрезы 2, расположенной поперек направления движения трактора 1, и выдергиваются из почвы с корнями. При выходе корчующих зубьев 5 из повала они очищаются от растительности, затем вновь опускаются в повал, заякоривая его в другом месте по направлению движения трактора.

Использование способа позволяет при меньшей энергоемкости процесса сохранить верхний плодородный слой почвы.

1102522
