Реферат



СПОСОБ МОНТАЖА МЕХАНИЗМА НА ФУНДАМЕНТЕ, включающий формирование горизонтальной или наклонной плоскости , установку механизма, замеры мойтажных зазоров, изготовление по данным замеров уравнительных подкладок, установку их на штатное место и крепление механизма болтами, отличающийся тем, что, с целью сокращения продолжительности, замеры зазоров и установку уравнительных подкладок производят до установки механизма, причем величины монтажных зазоров определяют от плоскости, положение которой фиксируют оптически или механически .

СОЮЗ СОВЕТСНИЯ

94W5

РЕСПУБЛИН (19) (И) .

3(5)) В 63 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Щ»рр> му 1) ЙЙ)1НР; ) i ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР Пб ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н ABTOPGNOMV СВИДЕ1ЕПЬСТВУ (21) 3584103/27-11 (22) 26.04.83 (46) 15.07.84. Бюл. Ф 26 (72) А.Ф.Щелоков (53) 621. 431. 74(088. 8) (56) 1. Авторское свидетельство: СССР

В 769183, кл. F 16 M 9/00, 1980 (прототип). (54)(57) СПОСОБ МОНТАЖА МЕХАНИЗМА НА

ФУНДАИЕНТЕ, включающий формирование горизонтальной или наклонной плоскос" ти, установку механизма, замеры мойтажных зазоров, изготовление по данным замеров уравнительных подкладок, установку их на штатное место и крепление механизма болтами, о т л и ч а ю— шийся тем, что., с целью сокращения продолжительности, замеры зазоров и установку уравнительных подкладок производят до установки механизма, причем величины монтажных зазоров определяют от плоскости, положение которой фиксируют оптически или механически.

110270 9

Изобретение относится к судостроению и судоремонту и может быть исполь зовано при монтаже механизмов на судо вых фундаментах.

Известен способ монтажа механизма на фундаменте, включающий формирование горизонтальной или наклонной плос кости, установку механизма, замеры монтажных зазоров, изготовление по

10 данным замеров уравнительных подкладок, установку их на штатное место и крепление механизма болтами (1) .

Недостатками известного способа являются трудоемкая операция пригонки по месту уравнительных подкладок,вы15 полнение монтажных работ только после погрузки механизма.

Цель изобретения .- сокращение продолжительности постройки и ремонта судов. указанная цель достигается тем, что согласно способу монтажа механизма на фундаменте, включающему формирование горизонтальной или наклонной плоскости, установку механизма, замеры мон25 тажных зазоров, изготовление по данным замеров уравнительных подкладок, установку их на штатное место и крепление механизма болтами, замеры зазоров и установку уравнительных подкладок производят до установки механизма, причем величины монтажных зазоров определяют от плоскости, положение кото рой фиксируют оптически или механичес. ки. 35

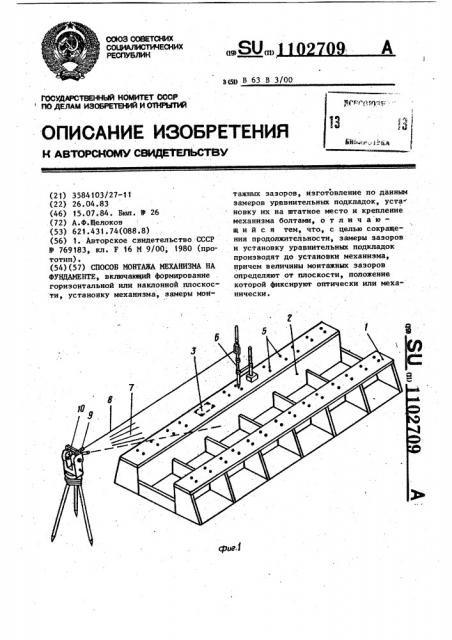

На фиг.1 изображена схема создания плоскости с помощью оптического способа (теодолита), на фиг12 — схема установки уравнительных подкладок на фундаменте.

Выполнение указанного способа осуществляется следующим образом.

На опорной поверхности 1 фундамента 2 размельчают места 3 располо- 45 жения уравнительных подкладок 4 и точек 5 измерения их толщин по углам каждой подкладки. С помощью отсчетного устройства 6 производят замеры высот между опорной поверхностью 1 фундамента 2 в намеченных точках 5 и плоскостью 7, созданной линией 8 визирования, путем поворота визирной трубы 9 теодолита 10 вокруг вертикальной оси вращения прибора, определяют превышение точек 5 измерения относительно самой низкой точки измерения фундамента 2, изготавливают по данным измерений уравнительные подкладки 4, раскладывают их по своим местам на опорной поверхности 1 фундамента 2.

С целью исключения обработки опорной поверхности t фундамента 2 и обеспечения плотного прилегания уравнительных подкладок 4 к опорной поверхности .1 фундамента 2 и механизму (не показан) на опорную поверхность 1 фундамента .2 в местах размещения уравнительных подкладок 4 наносят слой полимерного -материала 11, уравнительные подкладки 4 накладывают на слой полимерного материала 11, грузят механизм и устанавливают его на известные отжимные устройства (не показаны). До отвердения полимерного материала с помощью указанных отжимных устройств опускают механизм до плотного прилегания уравнительных подкладок 4 к раме или лапам механизма. При этом пустоты между опорной поверхностью 1 фундамента 2 и уравнительными подкладками 4 заполняются полимерным материалом 11, а излишки его выдавливаются из"под указанных подкладок.

После отвердения полимерного материала 1t снимают отжимные устройства, сверлят отверстия в подкладках 4 и фундаменте 2 через отверстия рамы или лап механизма (либо заранее по шаблонам), закрепляют механизм к фундаменту 2 болтами.

Предлагаемый способ позволяет сократить продолжительность постройки и ремонта судна за счет выполнения монтажных работ до погрузки механизмов. 10П09 ф7иГ.Z
