Подвесной конвейер
Иллюстрации
Реферат
ПОДВЕСНОЙ КОНВЕЙЕР, включающий перемещаемые по ходовому пути тяговым органом каретки с траверсой и грузовой подвеской с роликами, и направляющие , отличающийся тем, что, с целью обеспечения автоматической разгрузки тары с грузом, он снабжен подпружиненными нагфавляющими со скосами, размещенными в месте разгрузки, при этом подвеска выполнена с проемами в верхней части с возможностью вертикального перемещения. сл ю ГС
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ЕНИЯ
ОПИСАНИЕ ИЗОБРЕТ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ
CO
Ф 3
ЬР 3
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3415790/27-03 (22) 01.04.82 (46) 15.07.84. Бюл. № 26 (72) Л, Г. Личко и Г. Н. Caco=: (71) Специализированное конструкторскотехнологическое бюро научно-производственного объединения «Комплекс» (53) 621.867.154 (088.8) (56) 1. Авторское свидетельство СССР № 195372, кл. В 65 G 17/20, 1963.2. Авторское свидетельсто СССР № 255124, кл. В 65 G 17/18, 1967 (прототип).
„„SU„„1102727 зсмк В 65 G 17/20; В 65 G 17/32 (54) (57) ПОДВЕСНОЙ КОНВЕЙЕР, включающий перемещаемые по ходовому пути тяговым органом каретки с траверсой и грузовой подвеской с роликами, и направляющие, отличающийся тем, что, с целью обеспечения автоматической разгрузки тары с грузом, он снабжен подпружиненными направляющими со скосами, размещенными в месте разгрузки, прн этом подвеска выполнена с проемами в верхней части с возможностью вертикального перемещения.
1102727
Изобретение относится к подъемно-транс портному машиностроению, а именно к подвесным конвейерам для внутризаводского транспортирования тары с грузом.
Известен подвесной конвейер, включающий ходовой путь, тяговый орган, связанный с каретками, несущими подвески для груза, основания которых снабжены катками для взаимодействия с направляющими (1).
Недостатком известного подвесного конвейера является жесткое крепление подвесок к кареткам.
Наиболее близким к предлагаемому является подвесной конвейер для транспортирования тары с грузом, включающий перемещаемые по ходовому пути тяговым органом каретки с траверсой, несущей грузовую подвеску с роликами на основании для взаимодействия с горизонтальными направляющими конвейера (2).
Недостатком известного конвейера является невозможность определения загруз-. ки тары грузом.
Цель изобретения — обеспечение автоматической разгрузки тары с грузом.
Поставленная цель достигается тем, что в подвесной конвейер, включающий перемещаемые по ходовому пути тяговым органом каретки с траверсой и грузовой подвеской с роликами и направляющие, снабжен подпружиненными направляющими со скосами, размещенными в месте разгрузки, при этом подвеска выполнена с проемами в верхней части с возможностью вертикального перемещения.

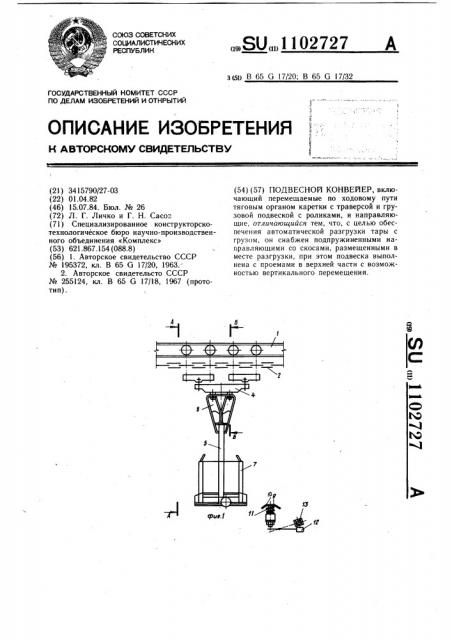

На фиг. 1 показан конвейер, общий вид; на фиг. 2 — разрез А-А на фиг. 1.
Конвейер содержит ходовой путь 1, гибкий тяговый орган 2 с каретками 3, на которых подвешена грузонесущая траверса
4 с подвеской 5 выполнена с проемами 6 и с тарой 7. Подвеска установлена с возможностью вертикального перемещения. Основание грузовой подвески 5 снабжено роликами 8 для взаимодействия с горизонтальными направляющими 9, расположенными в местах съема тары и имеющими скосы 10 для захода на них и схода с них роликов
8 грузовых подвесок 5. Направляющие 9 подпружинены пружиной 11 и снабжены флажком 12, который взаимодействует с конечным выключателем 13, дающим команду на съем тары 7 с грузом с подвески 5.
Конвейер работает следующим образом.
Тяговый орган 2 перемешает гю ходовому пути 1 каретки 3, несущие траверсу 4, на которой с возможностью вертикального перемещения подвешена подвеска 5 с пружиной или пустой тарой 7.
При подходе к месту съема тары ролики
8 подвески 5 наезжают на горизонтальные направляющие 9. Если тара 7 загружена, то подвеска 5 роликами 8 утапливает направляющие 9, сжимая пружину 11. При этом флажок 12 взаимодействует с конечным выключателем 13, дающим команду на съем груженой тары 7 с подвески 5. Если тара 7 пустая, то подвеска 5, наезжая на направляющие 9, приподнимается благодаря проемам б и перекатывается своими роликами 8 по направляющим 9, не изменяя их положения, а следовательно, конеч30 ный выключатель не будет задействован.
При этом пустая тара 7 продолжает свое движение или снимается с конвейера съемнонавесным механизмом (не показан).
Изобретение обеспечивает автоматическую разгрузку тары путем определения наличия груза в таре в месте съема, что позволяет производить сортировку загруженной тары от пустой.
1102727 д-А
Редактор Н. Киштулинец
Заказ 4812/12
Составитель Г. Малышко
Техред И. Верес Корректор В. Синицкая
Тираж 843 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
