СПОСОБ СОЕДИНЕНИЯ СТЕНОВЫЛ ПАНЕЛЕЙ, преимущественно в шпунт, включающий укладку прокладок на торец нижней панели, нанесение на него замоноличивающего раствора и установку выщележащей панели, отличающийся тем, что, с целью снижения трудоемкости монтажа, перед установкой выщележащей панели на торец нижней укладывают ограничительно-формующее устройство, выполненное в виде двух реек, соединенных между собой гибкими подпружиненными тягами, длина каждой из которых равна или меньше периметра торца панели в поперечном сечении.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 2 А

3 (51) У Р л ъ У 1 а а д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

13 .,И

Ы ыл6 " .в ФИ А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3592535/29-33 (22) 18.05.83 (46) 15.07.84. Бюл. № 26 (72) Г. С. Нижниковский, А. И. Белоконь и С. Л. Ланда (71) Днепропетровский инженерно-строительный институт (53) 69.057.4 (088.8) (56) 1. Авторское свидетельство СССР № 872675, кл. Е 04 В 1/38, 1979.

2. Авторское свидетельство СССР № 573544, кл. Е 04 В 1/38, 1974.

3. Авторское свидетельство СССР № 634000, кл. Е 04 В 1/60, 1977 (прототип). (54) (57) СПОСОБ СОЕДИНЕНИЯ СТЕНОВЫХ ПАНЕЛЕЙ, преимущественно в шпунт, включающий укладку прокладок на торец нижней панели, нанесение на него замоноличивающего раствора и установку вышележащей панели, отличающийся тем, что, с целью снижения трудоемкости монтажа, перед установкой вышележащей панели на торец нижней укладывают ограничительно-формующее устройство, выполненное в виде двух реек, соединенных между собой гибкими подпружиненными тягами, длина каждой из которых равна или меньше периметра торца панели в поперечном сечении.

11 02872

Изобретение относится к строительству и может найти применение при устройстве ограждающих конструкций зданий и сооружений, преимущественно из панелей, соединяемых в шпунт.

Известен способ соединения панелей стен, при котором совмещают паз и гребень, выполненные вдоль стыкуемых торцов, соединяют панели между собой сварными швами, после чего стык заделывают цементным раствором (1).

Однако такое решение имеет низкий уровень технологичности. вследствие значительных затрат труда по заделке стыка.

Известен способ соединения железобетонных плит, при котором совмещают торцы, выполненные криволинейными с совпадающим рельефом, соединяют выпуски арматуры, расположенные в пазах после чего пазы замоноличиваются (2).

Недостатком данного способа является боьшой объем работ по монтажу ограждающих конструкций.

Наиболее близким к изобретению по технической сущности является способ соединения стеновых панелей, преимущественно в шпунт, включающий укладку прокладок на торец нижней панели, нанесение на него замоноличивающего раствора и установку вышележащей панели (3).

В силу неравномерности, с которой выжимается раствор под действием собственного веса устанавливаемой конструкции, на наружной и внутренних поверхностях нижней панели возможны наплывы, а в случаях недостаточного нанесения раствора — неполное заполнение полости стыка. Это обуславливает дополнительные операции зачеканки и расшивки горизонтального шва снаружи и заделке его с последуюшей затиркой внутри здания.

Цель изобретения — снижение трудоемкости монтажа.

Указанная цель достигается тем, что согласно способу соединения стеновых панелей, преимущественно в шпунт, включающему укладку прокладок на торец нижней панели, нанесение на него замоноличивающего раствора и установку вышележащей панели, перед установкой этой панели на торец нижней укладывают ограничительно-формующее устройство, выполненное в виде двух реек, соединенных между собой гибкими подпружиненными тягами, длина каждой из „оторых равна или меньше периметра торца панели в поперечном сечении.

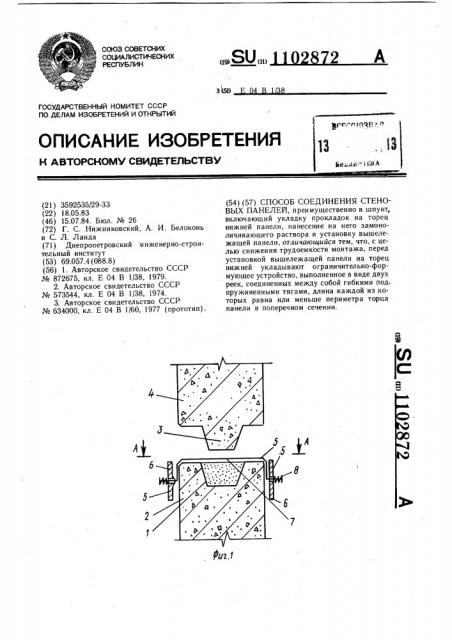

На фиг. изображены панели в момент их установки друг на друга; на фиг. 2 — панели после их установки; на фиг. 3 разрез А — А на фиг. 1; на фиг. 4 — ограничительно-формующее устройство.

Каждая пара панелей соединена таким образом, что в паз 1 нижней панели 2 вставлен выступ 3 верхней панели 4, образуя при этом шпунтовое соединение. Заполнивший

15 шов раствор, удерживается в нем с помощью ограничительно-формующего устройства 5, которое выполнено в виде двух формующих реек 6, например, алюминиевых, соединенных между собой гибкими тягами 7. Последние продеты сквозь отверстия, предусмотренные в рейках и застопорены на пружинах 8.

Способ осуществляют следующим образом.

Паз 1 нижней панели 2 заполняют пластичным раствором, у опор устанавливают жесткие прокладки 9, с учетом требуемой толшины шва, укладывают на ее торец ограничительно-формующее приспособление 5, после чего подают верхнюю панель 4. При установке, под действием собственного ве30 са, она выступом 3 вытесняет раствор из паза 1 нижней панели 2. Гибкие тяги ?, следуя за цыступом 3, одновременно увлекают за собой формующие планки 6, которые, перемещаясь вверх, запирают полость стыка.

Пружины 8 сокращаются под воздействием

З5 гибких тяг 7 и плотно прижимают формующие рейки 6 к боковым поверхностям панелей.

После первоначального схватывания раствора в шве гибкие тяги 7 обрезают и фор40 мующие планки 6 снимают.

Предлагаемый способ соединения стеновых конструкций обеспечивает полное и плот. ное заполнение раствором горизонтального шва, вследствие чего исключается операция его зачеканки и расшивки, за счет чего сни45 жается трудоемкость монтажа ограждающих конструкций.!
