Реферат



СПОСОБ УСИЛЕНИЯ БАЛОК, включающий раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах , натяжение арматуры с помощью натяжных устройств, фиксацию ее в натянутом состоянии в расчетных точках на конструкции балки посредством упоров и демонтаж натяжных устройств, отличающийся тем, что,с целью упрощения операции усиления металлических балок, тросовую арматуру раскладывают на внутренней стороне нижней полки балки, а натяжение арматуры производят в наклонной плоскости, причем заведение арматуры за упоры осуществляют поворотом натяжного устройства совместно с арматурой относительно горизонтальной оси.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1102875

3(51) Е 04 С 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ (2! ) 3240477/29-33 (22) 28.01.81 (46) 15.07.84. Бюл. № 26 (72) В. Т. Михайлов, А. Н. Лазарев и С. И. Филатов (71) Научно-исследовательский институт мостов (53) 69.059.3 (088.8) (56) l. Патент США № 3909863, кл. 14 — 17, опублик. 1975.

2. Авторское свидетельство СССР № 912823, кл. Е 01 D 21/00, 1980 (прототип) . (54) (57) СПОСОБ УСИЛЕНИЯ БАЛОК, включающий раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах, натяжение арматуры с помощью натяжных устройств, фиксацию ее в натянутом состоянии в расчетных точках на конструкции балки посредством упоров и демонтаж натяжных устройств, отличающийся тем, что,с целью упрощения операции усиления металлических балок, тросовую арматуру раскладывают на внутренней стороне нижней йолки балки, а натяжение арматуры производят в наклонной плоскости, причем заведение арматуры за упоры осуществляют поворотом натяжного устройства совместно с арматурой относительно горизонтальной оси.

1102875 фиг. 2

Изобретение относится к эксплуатации строительных конструкций, а более конкретно, к усилению эксплуатируемых металлических балок.

Известен способ усиления, заключающий ся в том, что усиление производят тросовой арматурой, которую располагают по фасаду балки и натягивают домкратами, которые остаются в конструкции в процессе дальнейшей эксплуатации (1) .

Недостаток данного способа заключается в необходимости оставлять натяжные устройства на весь период эксплуатации, что препятствует их многократному использованию и приводит к значительному увеличению металлоемкости после усиления. 15

Наиболее близким по технической сущности к предлагаемому является способ усиления балок, включающий раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах, натяжение арматуры с помощью натяжных устройств, фиксацию 2О ее в натянутом состоянии в расчетных точках на конструкции балки посредством упоров и демонтаж натяжных устройств (2).

Недостатком известного способа является его сложность. 25

Цель изобретения — упрощение операций усиления металлических балок.

Поставленная цель достигается тем, что согласно способу усиления балок, включающему раскладку тросовой арматуры по нижнему поясу с закреплением ее на опорах, ЗО натяжение арматуры с помощью натяжных устройств, фиксацию ее в натянутом состоянии в расчетных точках на конструкции балки посредством упоров и демонтаж натяжных устройств, тросовую арматуру раскладывают на внутренней стороне нижней пол- З5 ки балки, а натяжение арматуры производят в наклонной плоскости, причем заведение арматуры за упоры осуществляют поворотом натяжного устройства совместно с арматурой относительно горизонтальной оси.

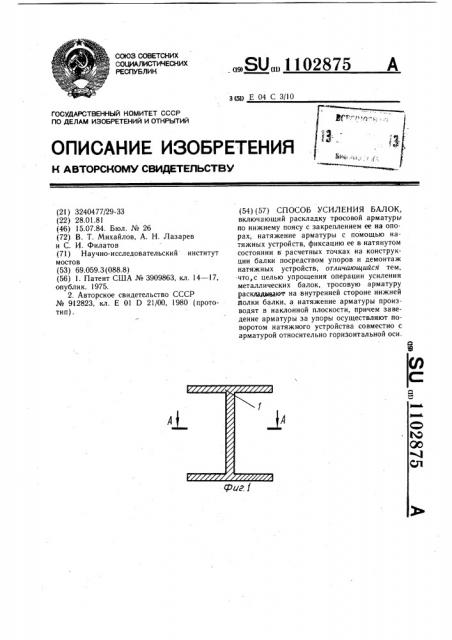

На фиг.. изображена усиляемая балка, поперечное сечение; на фиг. 2 — разрез

А — А на фиг. и установка упоров; на фиг. 3 — укладка тросовой арматуры; на фиг. 4 — натяжение арматуры натяжным устройством; на фиг. 5 — разрез Б — Б на фиг. 4 и процесс натяжения арматуры; на фиг. 6 — операция поворота натяжного устройства совместно с арматурой; на фиг. 7— операция насадки арматуры на упоры; на фиг. 8 — балка после усиления, поперечное сечение.

Предлагаемый способ осуществляют следующим образом.

Осматривают балку 1, предназначенную для усиления, определяют необходимую степень усиления, а затем в связи с ней назначают места установки упоров 2. С помощью сварки или высокопрочных болтов устанавливают необходимое количество упоров 3.

Определяют в, соответствии с требуемой степенью усиления необходимую длину тросовой арматуры 4, которую затем укладывают за упоры 3.

С помощью натяжного устройства 5 производят натяжение тросовой арматуры 4, причем натяжение можно производить как одновременно к обоих сторон вертикальной стенки 6 балки 1, так и первоначально только с одной ее стороны, а затем с другой.

После натяжения арматуры 4 до необходимой величины выполняют поворот 7 натяжного устройства 5 относительно горизонтальной оси 8, а затем начинают уменьшать степень усиления арматуры 4. Устанавливают арматуру на упоры 3, после чего демонтируют натяжное устройство 5.

Предлагаемый способ прост в исполнении, а усиленная описанным способом балка надежна в эксплуатации.

Фиг. 4б-b
