Изобретение относится к торговой технике, в частности к кассовым аппаратам, которые предназначены для продажи проездных билетов на городском пассажирском транспорте.

Применяемые в настоящее время на автобусах и троллейбусах кассовые аппараты снабжены системой обрезиновых роликов, которые при их вращении служат для подачи билета иэ кассового аппарата. 10

Однако эти кассовые аппараты имеют сложную конструкцию, билетная лента в них постоянно заминается.

Наиболее близким к предлагаемому является билетный отсек кассового 15 аппарата, содержащий корпус, в котором размещается рулон билетной ленты, в верхней части корпуса распола- гаются направляющие, образующие выходной канал для билетной ленты, в устройстве также предусмотрен cTQпор, который служит для прижатия билетной ленты к направляющей при отрыве билета. Конец билетной ленты вытягивается через выходной канал направ- 25 ляющих прижатием к билетной ленте одного пальца руки и перемещением пальца в отверстии верхней направляющей (1) .

Известному устройству присущи сложность конструкции и возможный отказ в перемещении билетной ленты в силу недостаточности сцепления пальца руки с билетной лентой (например, черезмерно сухие пальцы) или повышенное трение сопротивления движению билетной ленты в направляющих (например,, увеличение влажности, отпотевание направляющих в осенне-зимний период).

Цель изобретения — упрощение би- 40 летного отсека, повышение удобства пользования за счет возможности обхвата конца билетной ленты с двух сторон пальцами руки и повышение надежности вытягивания билетной ленты при 45 любых условиях.

Поставленная цель достигается тем, что в билетном отсеке кассового аппарата, содержащем корпус для рулона билетной ленты, в одной иэ стенок ко->() торого выполнена прорезь, и параллельно расположенные направляющие, в одной из которых выполнено отверстие, а направляющие образуют выходной канал для билетной ленты, во второй направляющей выходного канала выполнено дополнительное отверстие, расположенное симметрично относительно отверстия в первой направляющей, причем направляющие закреплены в прорези корпуса с его внешней стороны.

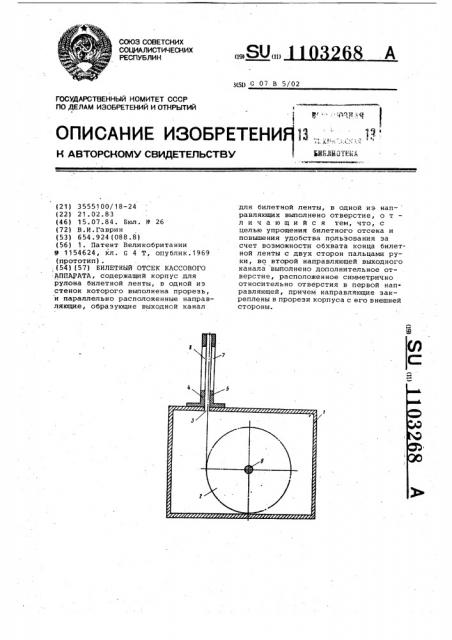

На чертеже схематически представлен предлагаемый билетный отсек кассового аппарата.

Билетный отсек содержит корпус 1 для рулона билетной ленты 2, в корпусе 1 выполнена прорезь 3, а с его внешней стороны крепятся направляющие

4 и 5, выполненные, например, в виде соединенных между собой пластин, обра зующих выходной канал для билетной ленты 2. Направляющие 4 и 5 устанавливаются с внешней стороны корпуса

1 в прорези 3 так, что она является входом выходного канала для конца билетной ленты. Ширина выходного канала, а следовательно и направляющих, немного больше ширины билетной ленты

2, чтобы билетная лента свободно пере мещалась. B направляющей 4 выполне- но отверстие 6, а в направляющей 5 симметрично ему — допелнительное отверстие 7. Отверстия 6 и 7 могут быть любой формы, но их ширина должна быть такой, чтобы в них свободно размещался большой палец руки человека, а длина отверстий такова, чтобы возвожно было перемещение пальца в них вдоль направляющих, но не больше длины билета.

Рулон билетной ленты 2 помещается в корпус 1. Рулон может быть одет, например, на штырь 8, закрепленный внутри корпуса 1 на его стенке. Конец билетной ленты пропускается между направляющими 4 и 5. Билетная лента 2 благодаря наличию отверстий 6 и 7 может быть взята в обхват (с двух сторон) двумя пальцами руки (например, большим и указательным). Перемещением пальцев в отверстиях вдоль направляющих 4 и 5 вытягиваем билетную ленту .

2 иэ билетного отсека. Для удобства отрыва билета кромки выходного канала могут быть выполнены зубчатыми.

Предлагаемый билетный отсек кассового аппарата прост в изготовлении, удобен при пользовании, билетная лента вытягивается иэ него при любых условиях изменения сил трения.
