Устройство для водосброса к автоматизированным водопойным пунктам

Устройство для водосброса к автоматизированным водопойным пунктам

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ВОДОСБРОСА К АВТОМАТИЗИРОВАННЫМ ВОДОПОЙНЫМ ПУНКТАМ, содержащее вертикально расположенный на конце водоподводящего труе5опровода цилиндрический корпус с водоподводящим патрубком, днищем и седлом, сообщенный с колодцем посредством установленного в корпусе соосно и подвижно вдоль продольной оси патрубка с установленными на нем гофрированным элементом и водосбросным клапаном и имеющим окна в своей стенке, о тл и чающееся тем, что, с целью повышения надежности и экономичности в работе, водосбросный клапан выполнен в виде мембраны с двумя диаметрально расположенными отверстиями, установленной соосно цилиндрическому корпусу и делящей его по две камеры, причем к нижней камере подсоединен водоподводящий трубопровод, а гофрированный элемент закреплен одним концом на днище нижней камеры. СО 00 оо со

„„SU„„1103833 А

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

PECFlYBJIHH

ОПИСАНИЕ ИЗОБРЕ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3511425/30-15 (22) 17.11.82 (46) 23.07.84. Бюл. 9 27 (72) Б.A.Ïàïåíêoâ (53) 636.084.75(088.8) (56) 1. Авторское свидетельство СССР

М 858889, кл. A 01 К 7/02, 1979.

2. Авторское свидетельство СССР

Р 87399", кл. A 01 К 7/02, 1980 (проготип). (54)(57) УСТРОЙСТВО ДЛЯ БОДОСБРОСА

IC АВТОМАТИЗИРОВАННЫМ ВОДОПОЙНЫМ

ПУНКТАМ, содержащее вертикально расположенный на конце водоподводящего трубопровода цилиндрический корпус с водоподводящим патрубком, днищем и седлом, сообщенный с колодцем посредством установленного в корпусе соосно и подвижно вдоль продольной оси патрубка с установленными на нем гофрированным элементом и водосбросным клапаном и имеющим окна в своей стенке, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности и экономичности в работе, водосбросный клапан выполнен в виде мембраны с двумя диаметрально расположенными отверстиями, установленной соосно цилиндрическому корпусу и делящей его по две камеры, причем к нижней камере подсоединен водоподводящий трубопровод, а гофрированный элемент закреплен одним концом на днище нижней камеры.

1103833

Изобретение относится к сельскому хозяйству, в частности к устройст вам для группового поения животных.

Известно устройство для ьодосброса групповой автопоилки, содержащее корпус с мембраной, запорный клапан, 5 запорный элемент и сбросной клапан

Г13 °

Известно также устройство для водосброса к автоматизированным водопойным пунктам, содержащее вертикально расположенный на конце водоподводящего трубопровода цилиндрический корпус с водопроводящим патрубком, днищем и седлом, сообщенный с колодцем посредством установленного в корпусе соосно и подвижно вдоль продольной оси патрубка с закрепленными на нем гофрированным элементом и водосбросным клапаном, имеющим окна в своей стенке(21.

Недостатками известных устройств являются ненадежность работы вследствие коррозии находящихся в воде частей устройств и неэкономичный расход воды при поении животных.

Цель изобретения — повышение надежности и экономичности устройства в работе.

Эта цель достигается тем, что ьодосбросный клапан выполнен в виде мембраны с двумя диаметрально рас- 30 положенными отверстиями, установленной соосно цилиндрическому корпусу и делящей его на две камеры, причем к нижней камере подсоединен водоподьодящий трубопровод, а гофрированный элемент закреплен одним концом на днище нижней камеры.

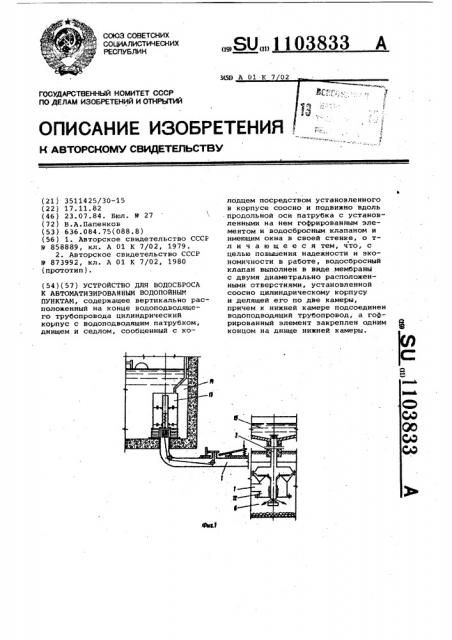

Иа фиг. 1 изображен автоматизированный ьодопойный пункт, общий вид, с устройством для водосброса в раз- 4О резе; на фиг. 2 — устройство для водосброса, разрез.

Устройство для водосброса к автоматизированным водопойным пунктам содержит вертикально расположенный на конце водоподводящего трубопрово- 4> да 1 цилиндрический корпус 2 с водоподводящим патрубком 3, днйщем

4 и седлом 5, сообщенный с кольцом

6 посредством установленного в корпусе 2 соосно и подвижно вдоль про- 50 дольной оси патрубка 7 с закрепленными на нем гофрированным элементом

8 и водосбросным клапаном, имеющим окна 9 в своей стенке и выполненным в виде мембраны 10.с двумя диаметрально расположенными отверстиями

11. Мембрана 10 установлена соосно цилиндрическому корпусу 2 и делит его на две камерЫ, причем к нижней камере 12 подсоединен водоподьодящий трубопровод 1. Гофрированный элемент 8 закреплен одним концом на днище 4 нижней камеры 12,. Устройство для водосброса соединено с вддоподводящим трубопроводом сред-. ством 13 водовыдачи с резервуаром

14 и водоподводящим патрубком 3 с водопойным корытом 15.

Устройство работает следующим образом.

При воздействии веса животного на привод устройства 13 водовыдачи ьода из резервуара 14 поступает по водоподводящему трубопроводу 1 в нижнюю камеру 12 цилиндрического корпуса 2 и своим давлением поднимает мембрану 10 и патрубок 7. При этом окна 9 в стенке патрубка 7 закрываются и вода через кольцевую щель между мембраной 10 и седлом 5 и диаметрально расположенные отверстия

11 поступает через водоподводящий патрубок 3 в водопойное корыто 15..

По окончании водопоя средство

13 водовыдачи перекрывает доступ воды и водоподводящий трубопровод 1..

Под воздействием оставшейся в водогойном корыте 15 воды мембрана 10 вместе с патрубком 7 опускаются до полного перекрытия кольцевой щели между мембраной 10 и седлом 5. В этот же момент открываются окна 9 в стенке патрубка 7, и вода из водопойного корыта 15 сливается через них в колодец б, этим исключается вытекание воды из водоподводящего трубопровода 1. Далее процесс понторяется при подходе очередного животного.

Использование изобретения позволяет исключить нерациональный сброс воды из трубопровода и повышает надежность работы автоматизированного водопойного пункта.

1103833

Фиа2
