Реферат



1. ГРОХОТ, включающий короб с установленными друг над другом ситами. ч 5 /3 / Ч / / 5 Я , 23 //XX// под верхним из которых установлено отводное приспособление в виде образующих желоб наклонных листов, одни из краев которых закреплены вдоль длины короба, а под другими размещено приемное приспособление , и вибратор, отличающийся тем, что, с целью снижения трудоемкости ремонтных операций и сборки конструкции, верхние края листов внутри короба закреплены шарнирно, а нижние края выполнены с возможностью жесткой фиксации. 2. Грохот по п. 1, отличающийся тем, что щарниры листов размещены в средней части грохота. Л .1 3 4 5 I I 15 iJ ////7/7/

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 В 07 В 1/28

Ц » f»»g y,y

ОПИСАНИЕ ИЭОБРЕТЕНИЯ

К А ВТОРСКОМ, Г СВИДЕТЕЛЬСТВУ

С)

CO

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3547938/22-03 (22) 31.01.83. (46) 23.07.84. Бюл. № 27 (72) В. В. Август, А. С. Коломиец, Б. И. Лесной, Ю. А. Коломиец и И. Б. Лесная (71) Ворошиловградский машиностроительный институт (53 ) 621.928.2 (088.8) (56),1. Авторское свидетельство СССР № 559738, кл. В 07 В 1/28, 1975.

2. Авторское свидетельство СССР № 23012, кл. В 07 В 1/28, 1929 (прототип). (54) (57) 1. ГРОХОТ, включающий короб с установленными друг над другом ситами, ÄÄSUÄÄ 1103909 A под верхним из которых установлено отводное приспособление в виде образующих желоб наклонных листов, одни из краев которых закреплены вдоль длины короба, а под другими размещено приемное приспособление, и вибратор, отличающийся тем, что, с целью снижения трудоемкости ремонтных операций и сборки конструкции, верхние края листов внутри короба закреплены шарнирно, а нижние края выполнены с возможностью жесткой фиксации.

2. Грохот по п. 1, отличающийся тем, что шарниры листов размещены в средней части грохота.

1103909

Изобретение относится к горной промышленности, в частности к устройствам грохочения и обезвоживания сыпучих материалов.

Известен грохот, включающй короб с установленными в нем ситами, под каждым из которых размещены скатные доски и приемные приспособления, а питающий бункер выполнен с возможностью подачи материала на все сита (1).

Недостатком грохота является то, что при проведении профилактических ремонтных операций затраты времени на демонтаж сит значительны.

Наиболее близким к изобретению по технической сущности и достигаемому результату является грохот, включающий короб с установленными друг над другом ситами, под верхним из которых установлен отводной рукав в виде образующих желоб наклонных листов, одни из краев которых закреплены вдоль длины короба, а под другими размещено приемное приспособление, и вибратор (2).

Недостатком грохота является относительно высокая степень трудоемкости при его сборке и проведении ремонтных операций кз-за жесткого крепления желоба к элементам конструкции..

Цель изобретения — снижение трудоемкости ремонтных операций и сборки конструкции.

Эта цель достигается тем, что в грохоте, включающем короб с установленными друг над другом ситами, под верхним из которых установлено отводное приспособление в виде образующих желоб наклонных листов, одни из краев которых закреплены вдоль длины короба, а под другими размещено приемное приспособление, и вибратор, верхние края листов внутри короба закреплены шарнирно, а нижние края выполнены с возможностью жесткой фиксации.

Шарниры листов размещены в средней части грохота.

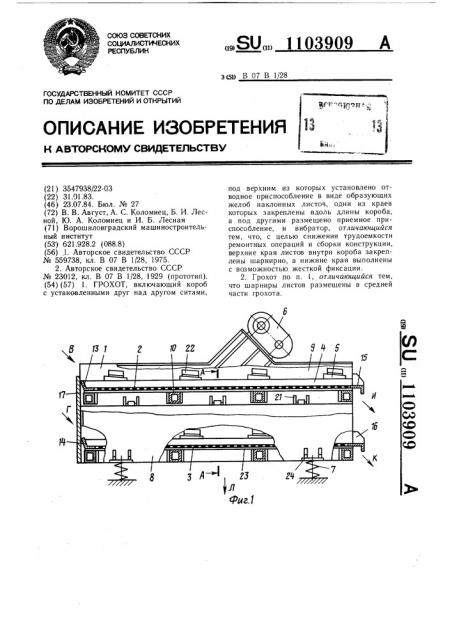

На фиг. 1 показан грохот, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 и 4 — варианты выполнения грохота с отводными желобами; на фиг. 5 — сечение

Б-Б на фиг. 4.

Грохот (фиг. 1 и 2) состоит из короба 1 с верхним 2 и нижним 3 ситами, закрепленными посредством брусьев 4 и клиньев 5, вибратора 6 и опорных амортизаторов 7.

Короб 1 состоит из боковин 8 и 9, которые связаны между собой посредством связьбалок 10-12, загрузочных лотков 13 и 14, разгрузочных лотков 15 и 16, задней стенки 17. Под верхним ситом 2 установлено отводное приспособление подрешетного продукта, выполненное в виде наклонно установленных листов 18 и 19, расположенных вдоль короба 1, верхние края которых закреплены шарнирно посредством осей 20 к крон5

t0

50 штейнам 21, которые, в свою очередь, неподвижно закреплены к боковинам 8 и 9 короба 1. Листы 18 и 19 имеют возможность поворота вокруг осей вращения шарниров.

На боковинах 8 и 9 короба 1 неподвижно закреплены уголки 22 под клинья 5, полосы

23 для установки сит, кронштейны 24 для опорных амортизаторов 7. Под нижними краями листов 18 и 19 размещено приемное приспособление, выполненное в виде продольной щели 25, проходящей вдоль оси короба 1, и образованное бортовыми листами 26 и 27, неподвижно закрепленными между связь-балками 11 и 12. Листы 18 и 19 крепятся соответственно к бортовым листам

26 и 27 посредством болтов 28, гаек 29 и шайб 30.

Возможно размещение шарнирной оси 20 в средней части грохота 1 (фиг. 3), Приемное приспособление представлено желобами 31.

Возможно закрепление шарнирной оси 20 на боковой стенке 17 грохота (фиг. 4 и 5).

Грохот работает следующим образом.

Электродвигатель через клиноременную передачу (не показаны) вращает вал вибратор а 6, который возбуждает колебания короба с определенной амплитудой и частотой колебаний. Исходный продукт подается на верхнее 2 и нижнее 3 сита раздельно соответственно по стрелкам В и Г. Подрешетный продукт верхнего сита 2 (фиг. 1 и 2) отводится листами 18 и 19, которые нижними краями контактируют с верхними краями бортовых листов 26 и 27, образующими продольную щель, проходящую вдоль оси короба. Таким образом, подрешетный продукт верхнего сита отводится по стрелке Д через продольную щель.

Подрешетный продукт верхнего сита 2 (фиг. 3) отводится желобами 31 за пределы короба 1.

Подрешетный продукт верхнего сита 2 (фиг. 4 и 5) отводится по стрелке Е в приемное устройство, вынесенное за пределы короба 1.

Надрешетный продукт во всех трех случаях с верхнего 2 и нижнего 3 сит отводится по стрелкам И и К, а подрешетный продукт нижнего сита 3 отводится по стрелке Л.

При замене, ремонте и осмотре нижних сит

3 листы 18 и 19 могут занимать крайнее положение, которое показано на чертежах штрих-пунктирными линиями (предварительно необходимо снять болты 28, гайки

29 и шайбы 30).

Ремонтные операции для возможных вариантов грохота (фиг. 3 и 4) аналогичны первому варианту.

При использовании предлагаемого изобретения, кроме облегчения операций профилактического осмотра и ремонтов, возможно уменьшение габаритов конструкции.

1103909

A-А

Фиг.2

ФигЗ

1103909 фиг. б-б фиг5
