Реферат



УСТРОЙСТВО .ДЛЯ ФИКСАЦИИ И ЗАЖИМА ДЕТАЛЕЙ, содержащее корпус, в котором расположен подпружиненный толкатель, установленный с возможностью перемещения и взаимодействия со скошенной поверхностью поршня приводного цилиндра, и рукоятку ручного перемещения.толкателя, отличающееся тем, что, с целью расширения его технологических возможностей путем совмещения операций фиксации и центрирования детали, устройство снабжено подпружиненными кулачками, предназначенными для центрирования детали, установленными в корпусе с возможностью поворота и контактирования с введенным в устройство и расположенн1 1м соосно с толкателем подпружиненным ползуном, установленньм с возможностью осевого перемещения, причем пружина толкателя установлена между ним и ползуном, который кинематически связан с ру9 кояткой ручного перемещения толкателя.

СОЮЗ СОВЕТСНИХ

ИЦМ

РЕСПУБЛИН

3@9 В 23 Q 3 00

ГОСУДАРС1 ВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗ06РЕТЕНИЙ И ОТКРЫТИЙ

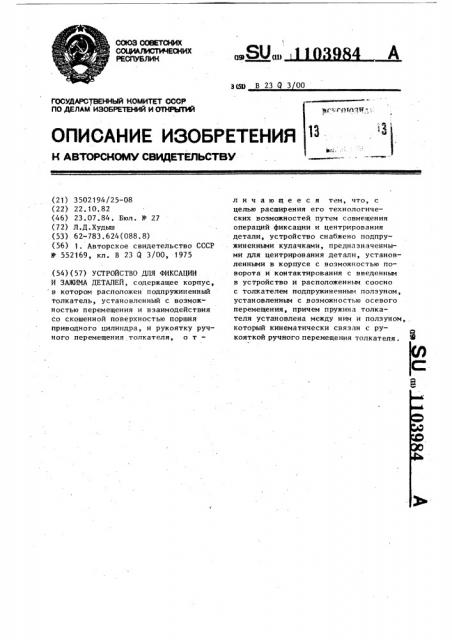

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г

1 (21) 3502194/25-08 (22) 22.10.82 (46) 23.07.84..Бюл. М- 27 (72) Л.Д.Худыш (53) 62-783.624(088.8) (56) 1. Авторское свидетельство СССР

В 552169, кл. В 23 Q 3/00, 1975 (54) (57) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ

И ЗАЖИМА ДЕТАЛЕЙ, содержащее корпус, в котором расположен подпружиненный толкатель, установленный с возможностью перемещения и взаимодействия со скошенной поверхностью поршня приводного цилиндра, и рукоятку ручного перемещения толкателя, о т— л и ч а ю щ е е с я тем, что, с целью расширения его технологиче— ских возможностей путем совмещения операций фиксации и центрирования детали, устройство снабжено подпружиненными кулачками, предназначенными для центрирования детали, установленными в корпусе с возможностью поворота и контактирования с введенным в устройство и расположенным соосно с толкателем подпружиненным ползуном, установленным с возможностью осевого перемещения, причем пружина толкателя установлена между ним и ползуном,, который кинематически связан с рукояткой ручного перемещения толкателя.

1103984

Изобретение относится к области станкостроения, а более конкрентно— к эажимным устройствам для агрегатных станков и автоматических линий.

Известны устройства для фиксации и зажима деталей, включающие корпус, в котором расположен подпружиненный толкатель, установленный с возможностью перемещения и взаимодействия со скошенной поверхностью поршня 1О приводного цилиндра, и рукоятку ручного перемещения толкателя tI)

Недостатком известного устройства является невозможность центрирования детали в процессе ее фиксации, что I5 уменьшает технологические возможности устройства.

Цель изобретения — расширение технологических возможностей путем совмещения операций фиксации и цектри- 20 рования детали.

Указанная цель достигается тем, что устройство для фиксации и зажима деталей, содержащее корпус, в котором расположен подпружиненный толкатель, 25 установленный с возможностью перемещения и взаимодействия со скошенной поверхностью поршня приводного цилиндра, и рукоятку ручного перемеще ния толкателя, снабжено подпружинен- щ ными кулачками, предназначенными для центрирования детали, установленными в корпусе с возможностью поворота и коктактирования с введенным в устройство с возможностью осевого перемеще.З5 ния соосно толкателю подпружиненным ползуном, причем пружина толкателя установлена между последним и ползуном, который кинематически связан с рукояткой ручного перемещения тол- 4б кателя.

Такое выполнение устройства позволяет расширить его технологические возможности за счет совмещения операций центрирования и фиксации детали. 45

На фиг. 1 изображено устройство в нерабочем положении; на фиг. 2 — то же, в рабочем положении, когда осуществлено центрирование и фиКсация детали;на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4 — разрез Б-Б на фиг. 2 °

Устройство содержит корпус I, на котором закреплены кронштейны 2 и приводной циликцр 3 с поршнем 4. В 55 расточке корпу à I закреплена втулка

5. В осевой расточке втулки 5 смонтирован толкатель 6 с упорной головкои 7, с наружной стороны втулки э установлен плавающий ползун 8 со штырем 9. Полэук 8 поджат в рабочее положение пружиной 10 и соединен через рычаг 11 с рукояткой 12 ручного. перемещения толкателя. В расточке толкателя Ь между головкой 7 и штырем 9 установлена пружина 13. На кронштейнах 2 с помощью осей 14 установлены поворотные кулачки 15, взаимодействующие с подпружиненными упорами 16 и 17. На поршне 4 выполнен карман 18 и скошенная поверхность

19, взаимодействующая в рабочем положении со скошенным торцом толкателя 6. В цилиндре 3 образованы рабочие полости 20 и 21.

I.

Деталь 22 перемещают по направляющим 23 и подводят против упора 24.

Устройство работает следующим образом.

В нерабочем положении поршень 4 отведен в исходное положекие. Нажатием ка рукоятку 12 в направлении по стр. Г ползун 8 перемещают вниз, одновременно с помощью штыря 9 пере- мещается толкатель 6, при этом пру- жина 10 сжимается, рабочий конец толкателя 6 входит в карман 18 на поршне 4, кулачки 15 с помощью упоров 16 поворачиваются в открытое положение. При освобождении рукоятки

12 ползун 8 перемещается с помощью пружины 10 в рабочее положение. Под действием скошенных площадок на ползуне 8 кулачки 15 через упоры 17 поворачиваются в рабочее положение и центрируют деталь 22 относительно оси толкателя 6. Одновременно толкатель 6 под действием элементов 9, 13 и 7 также перемещается вверх и прижимает деталь 22 к упору 24 с ограниченной силой прижима, допускающей поперечное смещение детали 22 кулачками 15, Подачей рабочей жидкости под давлением в полость 21 поршень

4 перемещают в рабочее положение и взаимодействием площадки 19 с торцом толкателя 6 прижимают головкой 7 деталь 22 к упору 24. Для освобождения детали 22 рабочую жидкость подают в полость 20, а полость 2I соединяют со сливом. Поршень 4 отводится в исходное положение, после чего нажатием на рукоятку 12 в направлении по стр. Г толкатель 6 перемещают в нерабочее положение. Кулачки 15 под действием подпружиненных упоров 16 поворачиваются в открытое положение и освобождают деталь 22.

1103984

Выполнение устройства с совмещенными операциями центрирования и фиксации детали позволяет расширить его технологические возможности.

1103984

1,103984

A-Л

Г 4 ьз

1103984
