Устройство для управления поворотным барабаном металлорежущего станка

Устройство для управления поворотным барабаном металлорежущего станка

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОВОРОТНЫМ БАРАБАНОМ МЕТАЛЛОРЕЖУЩЕГО СТАНКА, содержащее реле включения, обмотка которого подключена к выводам источника питания через кнопку включения, шунтированную последовательно соединенными замыкающим контактом реле включения и размыкающим контактом путевого переключателя подачи команды предварительного окончания поворота барабана, контактор поворота барабана с обмоткой, включенной последовательно с цепочкой из замыкающих контактов реле включения и путевого переключателя расфиксаций барабана, щунтированной последовательно соединенными замыкающим контактом контактора поворота барабана и размыкающим контактом путевого переключателя исходного положения, обмотку электромагнита, последовательно соединенную с замыкающим контактом реле включения , а также промежуточное реле с обмоткой , соединенной последовательно с параллельно включенными замыкающими контактами промежуточного реле и путевого переключателя подачи команды предварительного окончания поворота барабана, отличающееся тем, что, с целью упрощения устройства и уменьщения трудоемкости его наладки, оно снабжено размыкаюихими конI тактами промежуточного реле и путевого переключателя расфиксации барабана, а (/) также замыкающим контактом путевого переключателя подачи команды предварительного окончания поворота, причем указанные контакты соединены параллельно между собой и включены последовательно с обмоткой контактора поворота барабана. О СО СО со 4 I I I :5 Z

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(1) В 23 Q 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

8(j 1.„-. -4

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ФигЛ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3490618/25-08 (22) 15.09.82 (46) 23.07.84. Бюл. № 27 (72) И. А. Баранов, В. М. Бычков и В. В. Гагай (71) Московское специальное конструкторское бюро автоматических линий и агрегатных станков (53) 621.91(088.8) (56) 1. Устройство для управления поворотным барабаном 10А999. 30.000.ЭЗ. Мос.

СКБАЛ и АС. 1977 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОВОРОТНЫМ БАРАБАНОМ МЕТАЛЛОРЕЖУЩЕГО СТАНКА, содержашее реле включения, обмотка которого подключена к выводам источника питания через кнопку включения, шунтированную последовательно соединенными замыкающим контактом реле включения и размыкающим контактом путевого переключателя подачи команды предварительного окончания поворота барабана, контактор поворота барабана с обмоткой, включенной последовательно с цепочкой из замыкающих контактов реле

„„SU„„1103994 A включения и путевого переключателя расфиксации барабана, шунтированной последовательно соединенными замыкаюшим контактом контактора поворота барабана и размыкаюшим контактом путевого переключателя исходного положения, обмотку электромагнита, последовательно соединенную с замыкающим контактом реле включения, а также промежуточное реле с обмоткой, соединенной последовательно с параллельно включенными замыкающими контактами промежуточного реле и путевого переключателя подачи команды предварительного окончания поворота барабана, отличающееся тем, что, с целью упрошсния устройства и уменьшения трудоемкости его наладки, оно снабжено размыкаюшими контактами промежуточного реле и путевого переключателя расфиксации барабана, а также замыкаюгцим контактом путевого переключателя подачи команды предварительного окончания поворота, причем указанные контакты соединены параллельно между собой и включены последовательно с обмоткой контактора поворота барабана.

1103994

Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежущих станков.

Известно устройство для управления поворотным барабаном, которое содержит путевые переключатели, электромагнит, контактор поворота барабана, а также промежуточное реле с .рабочими контактами (1).

Поворотный барабан предназначен для переноса детали с одной позиции на другую, очередную. Управление поворотным барабаном заключается в осуществлении его расфиксации и поворота с одной позиции до другой, фиксация на последней позиции.

В случае несрабатывания путевого переключателя исходного положения, контролирующего возврат барабана на другую позицию, и путевого переключателя расфиксации барабана возможно проскальзывание барабаном очередной позиции. Для предотвращения этого предусмотрен переключатель блокировки. Однако этот переключатель срабатывает лишь после начала нового цикла и возникает необходимость возвращать барабан на пропущенную позицию вручную. Недостатком известного устройства является его сложность из-за наличия дополнительного переключателя и необходимость вмешательства наладчика для возврата барабана на пропущенную позицию.

Целью изобретения является упрощение устройства и уменьшение трудоемкости его наладки.

Поставленная цель достигается тем, что устройство, содержащее реле включения, обмотка которого подключена к выводам источника питания через кнопку включения, шунтированную последовательно соединенными замыкающим контактом реле включения и размыкающим контактом путевого переключателя подачи команды предварительного окончания поворота барабана, контактор поворота барабана с обмоткой, включенной последовательно с цепочкой из замыкающих контактов реле включения и путевого переключателя расфиксации барабана, шунтированной последовательно соединенными замыкающим контактом контактора поворота барабана и размыкающим контактом путевого переключателя исходного положения, обмотку электромагнита, последовательно соединенную с замыкающим контактом реле включения, а также промежуточного реле с обмоткой, соединенной последовательно с параллельно включенными замыкающими контактами промежуточного реле и путевого переключателя подачи команды предварительного окончания поворота барабана, снабжено размыкающими контактами промежуточного реле и путевого переключателя расфиксации барабана, а также замыкающим контактом путевого переключателя подачи команды

10

Схема управления состоит из реле включения с обмоткой 4, промежуточного реле с обмоткой 5, а также контактора поворота барабана и электромагнита соответственно с обмотками 6 и 7. Обмотка 4 реле включения подсоединена к выводам источника питания 8 и 9 через кнопку включения 10, шунтированную последовательно соединенными размыкающими контактами 11 путевого переключателя 3 предварительного окончания поворота барабана и замыкающим контактом 12 реле включения. В цепь обмотки 6 контактора поворота барабана включены замыкающие контакты 13 и 14 соответственно реле включения и путевого переключателя 2 расфиксации барабана, а также размыкающий контакт 15 промежуточного реле, параллельно которому подключены размыкающий контакт 16 путевого

3О переключателя 2 и замыкающий контакт

17 путевого переключателя 3. Общая точка соединения упомянутых контактов 15 — 17 через размыкающий контакт 18 путевого переключателя 1 исходного положения и замыкающий контакт 19 контактора поворота барабана подсоединена к обмотке 6 контактора поворота барабана. Последова40

55 предварительного окончания поворота, причем указанные контакты соединены параллельно между собой и включены последовательно с обмоткой контактора поворота барабана.

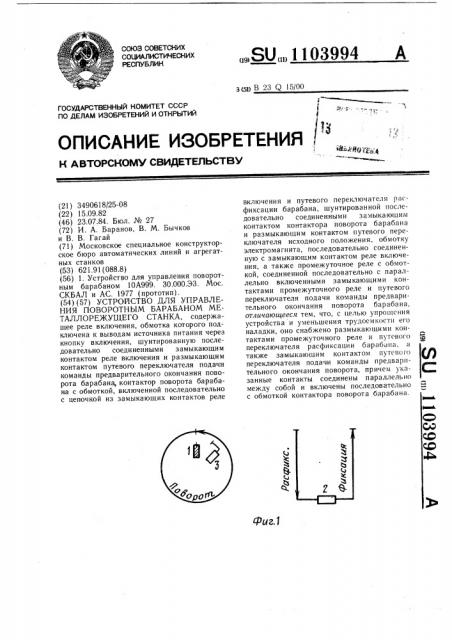

На фиг. 1 представлено схематичное расположение путевых переключателей; на фиг. 2 — схема устройства управления.

Устройство содержит путевые переключатели 1 и 2 соответственно исходного положения барабана и его расфиксации, а также путевой переключатель 3 предварительного окончания поворота барабана. тельно с обмоткой 7 электромагнита включен замыкающий контакт 20 реле включения.

Обмотка 5 промежуточного реле соединена с параллельно соединенными замыкающими контактами 21 и 22 соответственно путевого переключателя 3 предварительного окончания поворота барабана и промежуточного реле.

Устройство работает следующим образом.

В исходном положении поворотный барабан находится в. зафиксированном состоянии, при этом путевой переключатель 1 исходного положения барабана включен, а путевые переключатели 3 и 2 соответственно предварительного окончания поворота и расфиксации барабана отключены. При нажатии на кнопку включения 10 подается питание на обмотку 4 реле включения, которое срабатывает и становится на самопитание, а его замыкающий контакт 20 подключает к выводам 8 и 9 источника питания обмотку

7 электромагнита, осуществляющего расфиксацию барабана. При этом срабатывает путевой переключатель 2 расфиксации барабана, образуя цепь, подключающую к вы1103994

Составитель В. Алексеенко

Техред И. Верес Корректор В. Синицкая

Тираж 767 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о крытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Лосева

Заказ 5022/10 водам 8 и 9 источника питания обмотку 6 контактора поворота барабана. Осуществляется поворот барабана. При приближении барабана к следующей позиции срабатывает путевой переключатель 3 предварительного окончания поворота. Его контакт 21 образует цепь питания обмотки 5 промежуточного реле, контакт 22 которого переводит реле на самопитание, контакт 17 в цепи обмотки 6 контактора размыкается, а контакт

11 разрывает цепь питания обмотки 4 реле включения. Контакт 20 последнего отключает обмотку 7 электромагнита, при этом отключается путевой переключатель 2 расфиксации барабана, контакты 14 и 16 которого переводятся в нерабочее положение.

При возвращении барабана на очередную позицию отключается путевой переключатель 3 предварительного окончания поворота, его контакт 17 размыкается, срабатывает путевой переключатель 1 исходного положения, контакт 18 которого разрывает цепь питания обмотки 6 контактора поворота. В случае несрабатывания путевого переключателя 1 исходного положения и путевого переключателя 2 расфиксации барабана работа устройства аналогична выше описанной до момента отключения обмотки 7 электромагнита. В этом случае после отключения электромагнита переключатель 2 расфиксации барабана не срабатывает, и обмотка

6 контактора остается включеннои по цепи, контакт 17 переключателя предварительного окончания поворота — контакт 18 переключателя 1 исходного положения барабана— контакт 19 контактора поворота. При приближении барабана к очередной позиции отключается путевой переключатель 3 предварительного окончания поворота, контакт

17 которого разрывает цепь питания обмотки 6 контактора поворота.

Таким образом, устройство в случае неисправностей, а конкретно в случае несрабатывания переключателей расфиксации барабана и его исходного положения минимальными средствами, обеспечивает отключение контактора поворота барабана до начаgp ла нового цикла и не требует вмешательства наладчика для возврата барабана на пропущенную позицию. В результате упрощается устройство и его наладка, сокращается трудоемкость обслуживания станка.
