ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО ДЕЛА НЗОВРЕТЕННЙ V О НРЫТНЙ.(21) 3387383/28-13 (22) 12 ° 01.82 (46) 23 ° 07,84. Бюл. 9 27. (72) П.Ф.Щетинин (71) Воронежский лесотехнический институт (53) 621.86,067 (088,8) (56) 1.Авторское свидетельство СССР
В 152421 кл» В 65 Р 90/54, 1962.
2.Зенков P.Ë. и др. Бункерные устройства. И., Машиностроение, 1977, с 116 (прототип) . (54)(57) БУНКЕР, содержащий корпус с выпускным патрубком и расположенный пад ним секторный затвор, связанный с механизмом его перемещения, SU„„1104060 A отличающийся тем, что, с целью повышения надежности в работе путем уменьшения нагрузки на затвор, последний снабжен двумя роликами, установленными на боковой поверхности затвора симметрично относительно его вертикальной оси, а механизм перемещения затвора содержит верхнюю и нижнюю направляющие для роликов, средние участки которых параллельны между собой и выполнены наклонными к вертикальной оси симметрии этих направляющих, при этом нижняя направляющая имеет горизонтальные участки для захода роликов.
060
2 обой и выполнены наклонными к вертикальной оси симметрии этих направ1104
Механизм перемещения затвора представляет собой верхнюю 7 и нижнюю 8 направляющие для роликов, средние участки которых параллельны между,&5
Изобретение относится к устройствам для хранения и выгрузки сыпучих материалов и может найти применение в таких областях хозяйства, как пищевая, химическая, строительная и дре 5
Известен бункер, содержащий корпус с выпускным отверстием и расположенным под ним приводным -затвором (13 е
Недостатком данного бункера явля- 10 ется оборудование устройства двумя механизмами, обеспечивающими открывание-закрывание бункера.
Известен бункер, содержащий корпус с выпускным патрубком и расположенный под ним секторный затвор, связанный с механизмом его перемещения L2j
Однако в известном бункере при перекрытии выпускного патрубка затвором на йоследний давит столб ма- 20 териала. Данная нагрузка на затвор приводит к нарушению четкости в работе бункера и, следовательно, сни,. жает надежность его работы.
Целью изобретения является позы- 25 шение надежности в работе путем уменьшения. нагрузки на.затвор.
Цель достигается тем, что бункер, содержащий корпус с выпускным .пат- 30 рубком и расположенный под ним .секторный затвор, связанный с механизмом его перемещения, снабжен двумя роликами, установленными на боковой поверхности симметрично относительно 35
его вертикальной оси, а механизм перемещения затвора содержит верх-,. нюю и нижнюю направляющие для роликов, средние участки которых параллельны между собой и выполнены наклонными к вертикальной оси симметрии этих направляющих, при этом нижняя направляющая имеет горизонтальные участки для захода роликов.

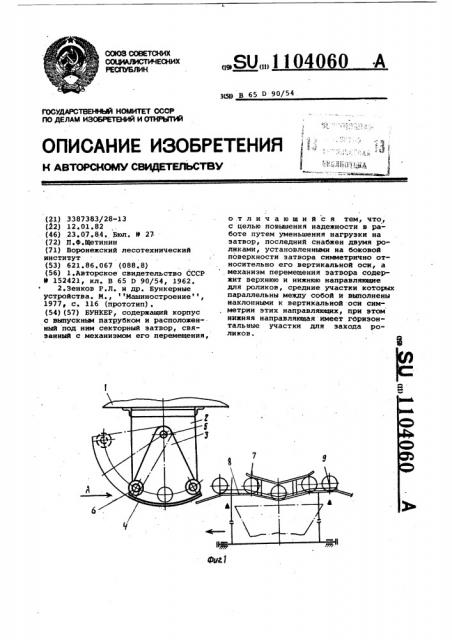

На фиг. 1 изображен бункер, общий внд; на фиг. 2 — вид А на фиг. 1;. на фнг. 3 — ролик секторного затвора со скребком, вид сбоку; на фиг.4 вид Б на фиг ° 3.
Бункер 1 содержит корпус с выпускным патрубком 2 и расположенный под 50 ним секторный затвор 3, связанный с механизмом его перемещения. Затвор 3 выполнен из двух боковых поверхностей и жестко связанного с ними цилиндрического днища 4 и установ-55 лен на шарнирах 5. На одной иэ боковых поверхностей затвора укреплены два свободно вращающихся ролика б, которые расположены симметрично относительно вертикальной оси затвора. 3 ;. ляющих. При этом нижняя направляющая имеет горизонтальные участки для захода роликов, которые так же как и наклонные участки, снабжены бортиком 9 для того, чтобы ролик б не сошел с направляющей. Направляющая 8 в нижней своей части связана с электромагнитом 10 посредством тросика 11. При выключенном электромагните направляющая отклоняется до ограничителя 12 под действием пружины 13, чтобы не препятствовать движению механизма перемещения затвора вдоль подбункерной галереи.
Для удаления с нижних участков направляющей 8 пыли и частиц материала на оси ролика б с помощью держателя 14 закреплен скребок 15. Дер- . жатель имеет кронштейн 16, который опирается об ограничитель 17 .нижнего положения скребка.
Бункер работает следующим обра- зом.
При подходе механизма перемещения к нужному затвору 3, например, справа, он воздействует на конечный выключатель, который включен в цепь электромагнита 10. Сердечник электромагнита поднимается вместе с прикрепленным к нему концбм тросака 11 и устанавливает направляющую 8 в вертикальное (рабочее) положение. При . дальнейшем движении механизма перемещения затвора первый наклонный участок направляющей 8 переводит скребок 5 очистного устройства на горизонтальный участок этой направляющей. Правый ролик б секторного затвора 3, пройдя левый горизонтальный участок этой направляющей,, отклоняется верхней направляющей 7 вниз до положения, когда ось ролика
6 совпадет .с осью симметрии боковой поверхности затвора, если условно считать, что эта ось не изменила своего положения при отклонении затвора влево.
Выпускное отверстие в патрубке 2 открыто наполовину. Далее, на правый ролик б затвора 3 воздействует правый наклонный участок нижней направляющей 8, который отклоняет ролик б влево вверх до момента входа его на правый горизонтальный участок направляющей 8. Затвор 3 занимает крайнее верхнее положение. Выпускное отверстие полностью открыто. Остановка механизма перемещения затвора осуществляется при его воздействии на конечный выключатель.
По сигналу о прекращении подачи сыпучего материала иэ бункера производят реверс хода механизма перемещения, При этом правый наклонный участок верхней направляющей 7, воздействуя на правый ролик б, опускает его, а вместе с ним и затвор 3
1104060
ЮиЭ Я амид 0 пс3ернуяо
Составитель В.Лаврентьева
Редактор П.Коссей Техред Т.Дубинчак Корректор А.Дзятко
Тираж 694 Подписное
ВНИИПИ Государственного комитета СССР по делам.изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Заказ 5149/13
Филиал ППП Патент, г.ужгород, ул.Проектная,4 до положения, когда ось ролика 6 совпадает с осью симметрии боковой поверхности затвора. Это положение соответствует наполовину закрытому выпускному отверстию ратрубка 2 °
Далее, при движении механизма 5 перемещения затвора, на ролик 6 воздействует левый наклонный участок направляющей 8, который отклоняет ролик 6, а вместе с ним и затвор .3 вправо вверх до положения, когда 10 ролик окажется на левом горизонтальном участке нижней .направляющей 8.
Затвор 3 принимает первоначальное положение, когда выпускное отверстие полностью закрыто. При сходе правого 5 ролика затвора с левого участка горизонтальной направляющей 8 пружина
13 отклоняет направляющую в сторону до упора в ограничитель 12. Механизм перемещения затвора продолжает движение вправо вдоль подбуикерной галереи.
В случае подхода механизма перемещения к нужному секторному затва". ру слева происходят действия, аналогичные описанным в обратной последовательности. Предлагаемый бункер отличается вы- . сокой надежностью в работе, посколь-. ку конструкция затвора, .связанного с механизмом его перемещения,.предусматривает уменьщение нагрузки на затвор,.а следовательно, и на его .под-. веску, увеличивая срок ее.службы..
