Платформа вертикального конвейера

Платформа вертикального конвейера

Иллюстрации

Показать все

Реферат



ПЛАТФОРМА ВЕРТИКАЛЬНОГО КОНВЕЙЕРА , включающая перекладины, соединяющие цепные органы, каждый из которых имеет промежуточные звенья, шарнирно установленные на осях смежных фиксирующих злементов с внешней и внутренней боковинами на каждом, отличающаяся тем, что, с целью уменьшения металлоемкости и упрощения конструкции, в каждом фиксирующем злементе внутренняя боковина выполнена в виде двух частей, а внешняя .- в виде фигурной детали с двумя выступами, при зтом каждое промежуточное звено выполнено в виде пластины со штырями, расположенными с возможностью взаимодействия с соответствующими выступами смежных фигурных деталей, причем перекла-g дины смонтированы на частях внутрен- (Л ней боковины. да оо

СОЮЗ СОВЕТСКИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(51) В 65 G 17/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я@jjg() ту, 10

Фиа1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3594208/27«03 (22) 23.05.83 (46) 23.07 ° 84. Вюл. Р 27 (72) Ю.А.Пертен, Г.А.Малыгин, E.A.Ткаченко и N.Н.Кочетков (71) Ленинградский ордЕна Трудового

Красного Знамени институт текстильной и легкой промышленности им.С.М.Кирова (53) 621.867 ° 1 (088.8) (56) 1.Авторское свидетельство СССР по заявке Р 2887480, кл. В 65 G 17/34

1980 °

2.Авторское свидетельство СССР по заявке Р 3345860,кл. В 65 G 17/06, 1981 (прототип) . (54) (57) ПЛАТФОРМА ВЕРТИКАЛЬНОГО КОНВЕЙЕРА, включающая перекладины, сое„„SU„„1104063 А диняющие цепные органы, каждый и которых имеет промежуточные звенья, шарнирно установленные на осях смежных фиксирующих элементов с внешней и внутренней боковинами на каждом, отличающаяся тем, что, с целью уменьшения металлоемкости и упрощения конструкции, в каждомфиксирующем элементе внутренняя 6оковина выполнена в виде двух частей, а внешняя - в виде фигурной детали с двумя выступами, при этом каждое промежуточное звено выполнено в виде пластины со штырями, расположенными с возможностью взаимодействия с соответствующими выступами смежных фигурных деталей, причем перекла-сс дины смонтированы на частях внутренней боковины.

1104063

10

40 звеньев простой формы, что приводит к упрощению конструкции платформы, уменьшению объема металлообработки, 45 смягчению требований к точности и снижению стоимости изготовления.

Уменьшение стрелы провисания платформы обеспечинает устойчивое положение грузов на платформе, снижение

50 динамических нагрузок на элементы платформы и на тяговые цепи конвейера при огибании платформой опорных роликов в пунктах загрузки-выгрузки, что повышает надежность работы плат55 фоРмы и конвейера в целом.

Изобретение относится подъемнотранспортному оборудованию, в частности к вертикальным конвейерам, предназначенным для транспортирования тарно-штучных грузов, и может быть применено во всех отраслях народного хозяйства, связанных с использованием подъемно-транспортных устройств.

Известна платформа вертикального конвейера, состоящая из перекладин, закрепленных на шарнирно соединенных между собой звеньях пластинчатых цепей, причем пластинчатые цепи снабжены П-образными накладками, охватывающими шарнирные соединения звеньев цепи и связанные с ними с помощью пальцев (1)

Недостатками данного устройства являются большая металлоемкость и сложность конструкции, а также ее провисанне в процессе эксплуатации.

Наиболее близким к изобретению по технической сущности и достигаемому результату янляется устройство, включающее перекладины, соединяющие цепные органы, каждый из которых имеет промежуточные звенья, шарнирно установленные на осях смежных фиксирующих элементов с внешней и внутренней боковиной на каждом 523

Недостатком известного устройства является сложность конструкции и значительная ее металлоемкость.

Целью изобретения является уменьшение металлоемкости и упрощение конструкции.

Указанная цель достигается тем, что в платформе вертикального конвейера, включающей перекладины, соединяющие цепные органы, каждый из которых имеет промежуточные звенья, шарнирно установленные на осях смежных фиксирующих элементов с внешней и внутренней боковинами на каждом, н каждом фиксирующем элементе внутренняя боковина выполнена в ниде двух частей, а внешняя — в виде фигурной детали с двумя выступами, при этом каждое промежуточное звено выполнено в виде пластины со штырями, расположенными с возможностью взаимодействия с соответствующими выступами смежных фигурных деталей, причем перекладины смонтированы на частях внутренней боковины.

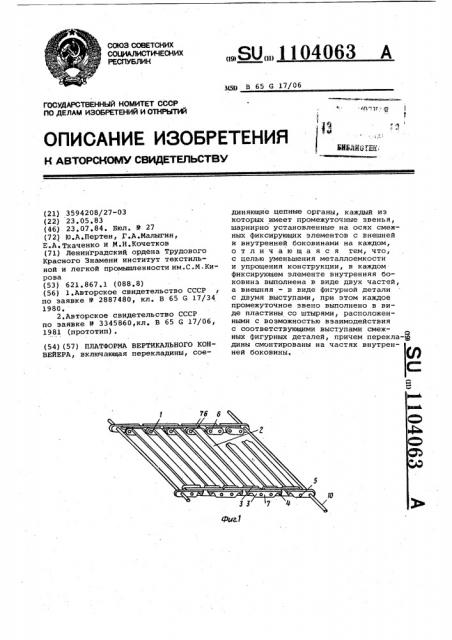

На фиг. 1 изображена платформа, общий вид; на фиг. 2 — фигурная деталЬ; на фиг. 3 — платформа при сгибанни опорных роликов.

Платформа вертикального конвейера содержит два цепных органа 1, соединенных между собой перекладинами 2.

Каждый цепной орган 1 имеет фиксирующие элементы 3 и промежуточные звенья 4. Каждый фиксирующий элемент

3 в свою очередь состоит из осей 5 и внешней и внутренней боковин. Промежуточные звенья 4 шарнирно установлены на осях 5 смежных фиксирующих элементов 3 ° Кроме того, в каждом фиксирующем элементе 3 внутренняя боковина выполнена в виде двух частей 6, внешняя боковина — в виде фигурной детали 7 с двумя выступами 8.

Каждое промежуточное звено 4 выполнено в виде пластины со штырями 9, которые имеют возможность нзаимодействовать с соответствующими выступами 8 смежных фигурных деталей. 7.

Перекладины 2 платформы соединены с частями 6 внутренних боковин двух цепных органов 1.

Крайние фиксирующие элементы 3 двух цепных органов 1 платформы соединены стержнями 10.

Платформа вертикального конвейера работает следующим образом.

В рабочем положении фигурные детали 7 своими выступами 8 опускаются на штыри 9, препятствуя провисанию платформы.

Возможность огибания платформой опорных роликов обеспечивается свободным поворотом внешних и ннутренних боковин и промежуточных звеньев

4 относительно друг друга на осях 5 в одну сторону.

Полезный экономический эффект образуется за счет использования

1104063

Тираж 843 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений.и открытий

113035, Москва, X-35, Раушская наб., д.4/5

Заказ 5150/l3

Филиал ППП Патент, г.ужгород, ул.Проектная,4

Составитель T.Ùåãëàêîâà

Редактор П.Коссей ТехредТ.Дубинчак Корректор A.Äçÿòêo
