Устройство отображения для цифрового индикатора пеленга

Устройство отображения для цифрового индикатора пеленга

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ОТОБРАЖЕНИЯ ДЛЯ ЦИФРОВОГО ИНДИКАТОРА ПЕПЕНГА, содержащее первый блок запоминания, первый вход которого соединен с первой входной клеммой устройства, а выход - с первым входом первого цифрового табло, вторЬй вход которого через ключ соединен с выходом источника питания, причем вторая входная клемма устройства через формирователь записи соединена с вторым входом первого блока запоминания, отличающееся тем, что, с целью расширения функциональных возможностей, в него введены второй блок запоминания, второе цифровое табло, формирователь переписи, задатчик закона изменения напряжения и регулятор напряжения, причем вторая входная клемма устройства соединена с управляющим входом ключа и входом формирователя переписи, выход которого подключен к второму входу второго блока запоминания и через задатчик закона изменения напряжения к первому входу регулятора напряжения, второй вход которого соединен с выходом источника питания, а выход - с вторым входом второгр цифрового табло, к первому входу которого через второй блок запоминания подключен выход первого блока запоминания.

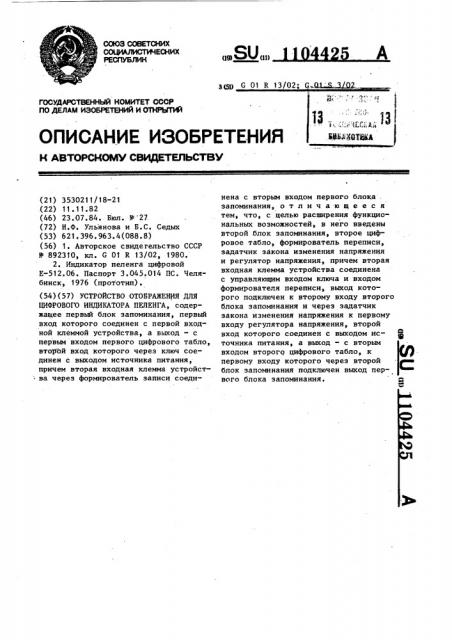

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИН

QQ (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф%

° ва

° еВ

МФ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3530211/18-21 (22) 11.11.82 (46) 23.07.84. Бюл. Ф 27. (72) Н.Ф. Ульянова и Б.С. Седых (53) 621. 396. 963. 4 (088. 8) (56) 1. Авторское свидетельство СССР

Р 892310, кл. G 01 R 13/02, 1980.

2. Индикатор пеленга цифровой

Е-512.06. Паспорт 3.045.014 ПС. Челябинск, 1976 (прототип). (54)(57) УСТРОЙСТВО ОТОБРАЖЕНИЯ ДЛЯ

ЦИФРОВОГО ИНДИКАТОРА ПЕЛЕНГА, содержащее первый блок запоминания, первый вход которого соединен с первой входной клеммой устройства, а выход — с первым входом первого цифрового табло, второй вход которого через ключ соединен с выходом источника питания, причем вторая входная клемма устройст ва через формирователь записи соедиgyp G 01 R 13/02; С0А. 33 Я иена с вторым входом первого блоКа . запоминания, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воэможностей, в него введены второй блок запоминания, второе цифровое табло, формирователь переписи, задатчик закона изменения напряжения и регулятор напряжения, причем вторая входная клемма устройства соединена с управляющим входом ключа и входом формирователя переписи, выход которого подключен к второму входу второго блока запоминания и через задатчик закона изменения напряжения к первому входу регулятора напряжения, второй вход которого соединен с выходом ис- ® точника питания, а выход - с вторым входом второго цифрового табло, к первому входу которого через второй блок запоминания подключен выход первого блока запоминания.

1104425

Изобретение относится к радиоизмерительной технике и может быть использовано для цифровой индикации прерывистых измеря емых величин.

Известно цифровое индикаторное 5 устройство, содержащее генератор импульсов, поразрядные регистры памяти, цифровые индикаторы, информационные входы которых соединены с выходом дешифратора, а управляющие входы — с 10 соответствующими выходами распределителя импульсов, генератор пачек импульсов,- причем управляющий вход генератора пачек импульсов подключен к выходу генератора импульсов, установочный вход соединен с установочным входом распределителя импульсов и входами записи циклически включенных поразрядных регистров памяти, один выход связан с тактовым входом распределителя импульсов, а другой — с входами сдвига поразрядных регистров памяти, выход одного из которых подключен к входу дешифратора (1J .

Основным недостатком устройства являются малые функциональные возможности, а именно: отсутствие функции запоминания отображаемой устройством измеряемой величины, 30

Наиболее близким по технической сущности к изобретению является устройство отображения для цифрового индикатора пеленга, содержащее блок запоминания, первый вход которого сое- 35 динен с первой входной клеммой устройства, а выход - с первым входом цифрового табло, второй вход которого через ключ соединен с выходом источника питания, причем вторая входная 40 клемма устройства через формирователь записи соединена с вторым входом блока запоминания, а через реле времени— с управляющим входом ключа (2) .

Недостатком известного устройства 45 являются малые функциональные возможности, а именно воэможность отображения на заданном интервале времени только одного сигнала пеленга, в результате чего при поступлении 50 на вход устройства новой информации, т.е. другого сигнала пеленга, предыдущая, еще не воспринятая оператором, теряется.

5S

Цель изобретения — расширение функциональных возможностей устройства.

Поставленная цель достигается тем, что в устройство отображения для цифрового индикатора пеленга, содержащее первый блок запоминания., первый вход которого соединен с первой входной клеммой устройства, а выходс первым входом первого цифрового табло, второй вход которого через ключ соединен с выходом источника питания, причем вторая входная клемма устройства через формирователь записи соединена с вторым входом первого блока запоминания, введены второй блок запоминания, второе цифро" вое табло, формирователь переписи, задатчик закона изменения напряжения и регулятор напряжения, причем вторая входная клемма устройства соединена с управляющим входом ключа и входом формирователя переписи, выход которого подключен к второму входу второго блока запоминания и через задатчик закона изменения напряжения к первому входу регулятора напряжения, второй вход которого соединен с выходом источника питания, а выход— с вторым входом второго цифрового табло, к первому входу которого через второй блок запоминания подключен выход первого блока запоминания.

На чертеже .представлена структурная электрическая схема предлагаемого устройства.

Устройство содержит блок 1 запоминания, первый вход которого соединен с первой входной клеммой устройства, выход — с первым входом первого цифрового табло 2, а второй вход — с выходом формирователя 3 записи, вход которого соединен с второй входной клеммой устройства, подключенной также к управляющему входу ключа 4, через который источник 5 питания подключен к второму входу первого цифрового табло 2, выход блока 1 запоминания через блок б запоминания соединен с первым входом второго цифрового табло 7, вторая входная клемма уст- . ройства подключена к второму входу блока 6 запоминания через формирователь 8 переписи, а через задатчик 9 закона изменения напряжения — к первому входу регулятора 10 напряжения, второй вход которого соединен с выходом источника 5 питания, а выход— с вторым входом цифрового табло 7.

Устройство работает следующим образом.

104425

Таким образом, устройство подготавливается для приема следующей информации. Одновременно формирователь

8 переписи вырабатывает импульс по спаду сигнала на второй входной клем-25 ме устройства, который переписывает содержимое блока 1 запоминания на блок 6 запоминания, переписанная информация начинает высвечиваться на цифровом табло 7, яркость свечения которого управляется задатчиком 9, включающимся по спаду сигнала на

3 1

При появлении сигнала пеленга в, цифровой форме на первой входной клемме устройства на его второй входной клемме появляется сигнал наличия пеленга, равный логической единице во время приема сигнала пеленга и логическому нулю в его отсутствие.

Формирователь 3 записи начинает вырабатывать сигнал, который записывает код пеленга на блок 1 запоминания. Ключ 4 при этом открывается и подключает напряжение источника 5 питания на цифровое табло 2, которое высвечивает текущую информацию о пеленге, записанную на блоке 1 запоминания. При прерывании пеленга ключ 4 закрывается, формирователь 3 записи прекращает работу, первое цифровое. табло 2 гаснет. входе. Закон изменения напряжения.на выходе задатчика 9 формируется напряжением разряда RC-цепочки. Это напряжение поступает на вход регулятора

10, осуществляющего его широтно-импульсную модуляцию и управляющего гашением цифрового табло 7. Таким образом, информация о пеленге высвечивается постепенно, в течение не10 скольких секунд погасая, на цифровом ,табло 7, в то время, как блок 1 запоминания готов к приему новой информации, которая будет отображена на цифровом табло 2, после чего описан15 ный процесс повторится.

Предлагаемое устройство имеет по сравнению с известным более широкие функциональные возможности.

Испытания показали, что применение

20 предлагаемого устройства позволяет проводить практически непрерывный обмен между диспетчером и воздушными судами, что соответствует действительной интенсивнос7и обмена в больших аэропортах. Введение новых элементов позволяет повысить качество и достоверность информации за счет одновременного и разнояркостного высвечивания сиюминутного и предыдущего пеленгов, а также снизить количество ошибок и промахов при увеличении интенсивности обмена.
