Реферат

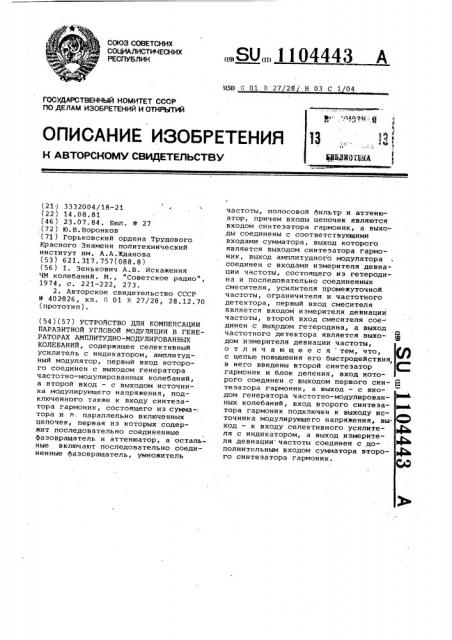

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ЩЩЦОХКЯА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21.) 3332004/18-21

1 (22) 14.08.81 (46) 23.07.84. Бюл. Р 27 (72) Ю.В.Воронков (71) Горьковский ордена Трудового

Красного Знамени политехнический институт им. А.А.Жданова (53) 621.317.757(088.8) (56 ) 1. Зенькович А.В. Искажения

ЧМ колебаний. М., "Советское радио", 1974, с. 221-222, 273.

2. Авторское свидетельство СССР

М 402826, кл. 0 01 Н 27/28, 28.12.70 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ

ПАРАЗИТНОЙ УГЛОВОЙ МОДУЛЯЦИИ В ГЕНЕРАТОРАХ АМПЛИТУДНО-МОДУЛИРОВАННЫХ

КОЛЕБАНИЙ, содержащее селективный усилитель с индикатором, амплитудный модулятор, первый вход которого соединен с выходом генератора частотно-модулированных колебаний, а второй вход — с выходом источника модулирующего напряжения, подключенного также к входу синтезатора гармоник, состоящего из сумма-: тора и пт параллельно включенных цепочек, первая из которых содержит последовательно соединенные фаэовращатель и аттенюатор, а остальные включают последовательно соединенные фазовращатель, умножитель

„„SU„„1104443 А

3(50 G 01 R 27 28 Н 03 С 1 04 частоты, полосовой фильтр и аттенюатор, причем входы цепочек являются входом синтезатора гармоник, а выходы соединены с соответствующими входами сумматора, выход которого является выходом синтезатора гармоник, выход амплитудного модулятора соединен с входами измерителя девиации частоты, состоящего из гетеродина и последовательно соединенных смесителя, усилителя промежуточной частоты, ограничителя и частотного детектора, первый вход смесителя является входом измерителя девиации частоты, второй вход смесителя сое динен с выходом гетеродина, а выход частотного детектора является выхо- Я дом измерителя девиации частоты, о т л и ч а ю щ е е с я тем, что, с целью повышения его быстродействия, в него введены второй синтезатор гармоник и блок деления, вход которого соединен с выходом первого син- теэатора гармоник, а выход — с -входом генератора частотно-модулированных колебаний, вход второго синтезатора гармоник подключен к выходу источника модулирующего напряжения, выход — к входу селективного усилите- >ф ля с индикатором, а выход измерителя девиации частоты соединен с дополнительным входом сумматора второ- ф го синтезатора гармоник.

1)04443

Изобретение относится к радиоизмерительной технике.

Известно устройство для измерения перехода амплитудной модуляции в угловую, содержащее источник моду лирукхцего напряжения, выходы которого соединены соответственно через синтезаторы гармоник с генератором

«acòîòHî-модулированных колебаний, с первым входом амплитудного модулятора и с первым входом измерителя, 0 выход которого соединен с входом индикатора, а второй вход подключен к выходному контакту переключателя, один иэ входных контактов которого соединен с выходом исследуемого 15 объекта и выходом амплитудного модулятора, второй вход которого соединен с выходом генератора частотномодулированных колебаний f1 ).

Недостатком устройства является невысокая разрешающая способность измерения, ограниченная паразиткой част=тной модуляцией, возникающей в приемнике (измерителе девиации частоты ) . 25

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для компенсации параэитной угловой модуляции в генераторах амплитудномодулированных колебаний, содержащее селективный усилитель с индикатором, амплитудный модулятор, первый вход которого соединен с выходом генератора частотно-модулированных колебаний, а второй вход — с выходом источ- З5 ника модулирующего напряжения, подключенного также к входу синтезатора гармоник, состоящего из сумматора и параллельно включенных цепочек, первая иэ которых содержит по- 40 следовательно соединенные фазовращатель и аттенюатор, а остальные включают последовательно соединенные фазовращатель, умножитель частоты, полосовой фильтр и аттенюатор, при- 45 чем входы цепочек являются входом синтезатора гармоник, выходы соединены с соответствующими входами сумматора, выход которого является выходом синтезатора гармоник, выход амплитудного модулятора соединен с входом измерителя девиации частоты, состоящего иэ гетеродина и последовательно соединенных смесителя, усилителя промежуточной частоты, ограничителя и частотного детектора, первый вход смесителя является входом измерителя девиации частоты, второй вход смесителя соединен с выходом гетеродина, а выход частотного детектора является выходом измерите- 60 ля девиации частоты, выход селективного усилителя соединен с фаэометром, второй вход которого соединен с источником модулирующего напряжения. 65

Устройство позволяет получить высокую разрешающую способность измерения и компенсации параэитной частотной модуляции, возникающей в генераторе амплитудно-модулированных колебаний (2 Э.

Недостатком известного устройства является низкое быстродействие, связанное с необходимостью измерения амплитуд и фаз всех гармоник модулирующей частоты, построения векторной диаграммы, вычисления компенсирующих напряжений и их установки с помощью синтезатора гармонических колебаний

Цель изобретения — повышение быстродействия.

Указанная цель достигается тем, что в устройство для компенсации параэитной угловой модуляции в генераторах амплитудно-модулированных колебаний, содержащее селективный усилитель с индикатором, амплитудный модулятор, первый вход которого соединен с выходом генератора частотно-модулированных колебаний, а второй вход — с выходом источника модулирующего напряжения, подключенного также к входу синтезатора гармоник, состоящего из сумматора и ъ параллельно включенных цепочек, первая иэ которых содержит последовательно соединенные фаэовращатель и аттенюатор, а остальные включают последовательно соединенные фаэовращатель, умножитель частоты, полосовой фильтр и аттенюатор, причем входы цепочек являются входом синтезатора гармоник, а выходы соединены с соответствующими входами сумматора, выход которого является. выходом синтезатора гармоник, выход амплитудного модулятора соединен с входом измерителя девиации частоты, состоящего из гетеродина и последовательно соединенных смесителя, усилителя промежуточной частоты, ограничителя и частотного детектора, первый вход смесителя является входом измерителя девиации частоты, второй вход смесителя соединен с выходом гетеродина, а выход частотного детектора является выходом измерителя девиации частоты, введены второй синтезатор гармоник и блок деления, вход которого соединен с выходом первого синтезатора гармоник, а выход — с входом генератора частотно-модулированных колебаний, вход второго син. тезатора гармоник подключен к выходу источника модулирующего напряжения, выход — к входу селективного усилителя с индикатором, а выход измерителя девиации частоты соединен с дополнительным входом сумматора второго синтезатора гармоник.

На чертеже приведена структурная схема предлагаемого устройства.

1104443

Устройство содержит исгочник 1 модулирующего напряжения, первый 2 и второй 3 синтезаторы гармоник, измеритель 4 девиации частоты, блок

5 деления, генератор 6 частотно-модулированных колебаний, амплитудный модулятор 7 и селективный усилитель

8 с ийдикатором . При этом каждый из синтезаторов 2 и 3 гармоник содержит сумматор 9, фазовращатели 101-10» умножители 11 -11„ частоты, полосо- - 10 вые фильтры 12 -12„ :и аттенюаторы

1З,-1З„ .

Измеритель 4 девиации частоты состоит иэ смесителя 14, усилителя 15 промежуточной частоты, ограничителя 15

16, частотного детектора 17 и гетеродина 18.

Устройство работает следующим образом.

При этом компенсирующее напряже"з ("1 45

Затем с помощью гетеродина 18 измеритель 4 девиации частоты перестраивают на зеркальный канал. При этом параэитная угловая модуляция х„ (t), возникающая в амплитудном модуляторе 7, меняет знак на противополож- ный х„ ()=к,(t) а все остальные составляющие остаются без изменений. На выходе селективного усилителя 8 с ин.

С помощью источника 1 модулирующего напряжения в амплитудном модуляторе 7 формируется амплитудно-модулированное колебание, которое подается в измеритель 4 девиации частоты. Паразитная угловая модуляция х.((1, сопутствующая амплитудной модуляции в амплитудном модуляторе 7, и параэитная угловая модуляция и ((), возникающая в измерителе 4 девиации частоты, приводят к появлению на выходе измерителя 4 девиации частоты колебания к (t) = x „(t ) i х (t). Это колебание содержит составлякщие основной модулирующей частоты и ее гармоники, которые выделяются селективным усилителем 8 с индикатором и компенсируются до нуля с помощью второго синтезатора 3 гармоник, позволяющего плавно регулировать амплитуды и фазы гармоник модулирующей час- 40 тоты, используемых для компенсации выходного напряжения. ! дикатором компенсация нарушается и появляется колебание

x (11 х (t) х ()+" (1- 2x,(Ö содержащее только состав пяющие с основной модулирующей частотой и ее гармоники,, которые выделяются селек-! тинным усилителем 8 с индикатором и компенсируются до нуля с помощью синтезатора 2 гармоник.

При этом компенсируккаее напряжение на выходе синтезатора 2 гармоник х (1=-2 x,(t) в пересчете к выходному напряжению и с учетом изменения знака модулирующего напряжения в смесителе 14 измерителя 4 девиации частоты.

С помощью блока 5 деления уменьшают в два раза амплитуду компенсирующего напряжения. Таким образом, компенсирующее напряжение на входе .генератора 6, частотно-модулированных колебаний равно - к,(e).

Компенсирующее напряжение, подаваемое на вход генератора 6 частотномодулированных колебаний, позволяет компенсировать параэитную угловую модуляцию, возникающую в амплитудном модуляторе 7.

Разрешающая способность компенса- ции определяется уровнем компенсации и погрешностью блока 5 деления, что значительно лучше, чем у известного устройства.

Измерения с помощью предлагаемого устройства осуществляются следующим образом.

Сначала с помощью второго синтезатора 3 кОмпенсируют по селективному усилителю 8 с индикатором все гармоники модулирующего напряжения, возникающие на выходе измерителя 4 девиации частоты. Затем перестраивают измеритель 4 девиации частоты на зеркальный канал. Далее с помощью синтезатора 2 гармоник компенсируют все гармоники модулирукщей частоты по селективному усилителю 8 с индикатором. После этого с помощью блока 5 деления уменьшают в два раза компенсирующее напряжение.

Предлагаемая методика измерения значительно проще известной.

Таким образом, изобретение позволяет значительно упростить методику и сократить время измерения, т.е. повысить быстродействие устройства.
