Реферат



ЯЧЕЙКА.ИНДИКАТОРНОГО УСТРОЙСТВА , содержащая корпус, в котором выполнено отверстие, с одной стороны которого расположен светоизолирующий элемент, отличающаяся тем, что, с целью увеличения контрастности индикации и уменьшения прямого и диффузно рассеянного внешнего света, отраженного от ее стенок, отверстие выполнено в форме усеченной трехгранной прумоугольной пирамиды, меньшее основание которой обращено к светоизлучающему элементу. Ot

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU«» А

3($9 G 02 F 1 00 H 01 L 33 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA ф " »л Ч ll

OIlMCAHHE ИЗОБРЕТЕНИЯ ц, ! И ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ вью,НИь" МА (21) 3538085/18-24 (22) 11.01.83 (46) 23.07.84. Бюл. 9 27 (72) t0.М.Алтайский и Л.Н.Троценко (71) Киевский ордена Ленина политехнический институт им.50-летия Великой Октябрьской социалистической революции (53) 681.327.11(088.8) (56) 1. Патент CIOA 9 3997907, кл. 357-17, опублик. 1979.

2. Гейг С., Эванс Д., Ходапп И., Соренсен Х. Применение оптоэлектронных приборов. М., "Радио и свяэь", 1981, с. 306 (прототип) ° (54)(57) ЯЧЕЙКА ИНДИКАТОРНОГО УСТРОЙСТВА, содержащая корпус, в котором выполнено отверстие, с одной стороны которого расположен светоизолирующий элемент, отличающаяся тем, что, с целью увеличения контрастности индикации и уменьшения прямого и диффуэно рассеянного внешнего света, отраженного от ее стенок, отверстие выполнено в форме усеченной трехгранной прумоугольной пирамиды, меньшее основание которой обращено к светоизлучающему элементу.

1104460

Изобретение относится к устройствам отображения информации, в частности к оптоэлектронным излучающим приборам, и может быть использовано в различных индикаторных устройствах: единичных индикаторах, линейках, матрицах и т.д.

Известны индикаторные устройства, у которых излучающие элементы ячеек оптически разделены друг относительно друга и поверхность между ними 10 покрыта светопоглощающим материалом (1) .

Недостатками таких устройств явля ются попадание частично отраженного от разделяющей поверхности прямого д внешнего и диффуэно рассеянного света в глаза наблюдателя, а вследствие этого — снижение контраста.

Наиболее близкой к предлагаемой является ячейка, представляющая собой утопленное в корпусе матрицы углубление, дно которого представляет собой светоизлучающий элемент, и образованная двумя перекрещивающимися плотностными фильтрами — жалюзи с ориентацией створок 0, но расположенных под углом 90 друг к другу о

Наличие такого фильтра способствует уменьшению количества яркого искусственного света или дневного света, отраженного от поверхности индикатора, при условии, что падающий свет не параллелен оси зрения f2) .

Однако известное устройство не защищено от прямого и диффузно рас- 35 сеянного внешнего света, отраженного от стенок ячейки в поле зрения оператора, и вследствие этого не достаточно высок контраст между излучающим элементом и стенками ячейки. 40

Кроме того, ограничены горизонтальный и вертикальный углы обзора. Например, для фильтра с отношением ширинЫ створок к расстоянию между ними

2,75:1 эффективный конус обзора со- 45 ставляет 40

Целью изобретения является увеличение контрастности индикации .и уменьшение прямого и диффузно рассеянного внешнего света, отраженного от стенок ячейки.

Поставленная цель достигается тем, что в ячейке индикаторного устройства, содержащей корпус, в котором выполнено отверстие, с одной сторо55 ны которого расположен светоизлучающий элемент, отверстие выполнено в форме усеченной трехгранной прямоугольной пирамиды, меньшее основание которой обращено к светоизлучаю- 60 щему элементу.

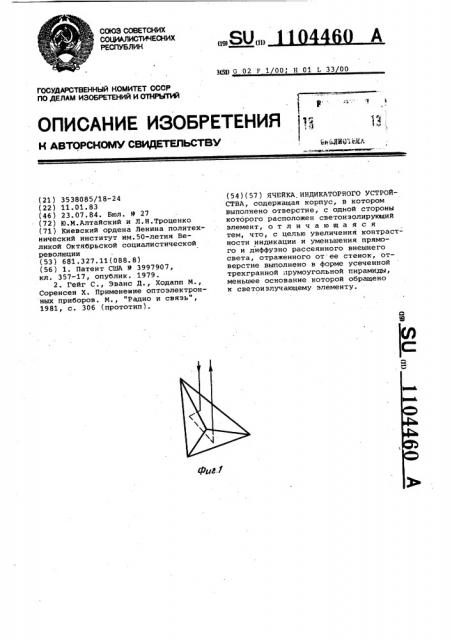

На фиг.1 изображена схема хода лучей, попадающих извне на стенки ячейки; на фиг.2 — ячейка, общий вид, на фиг.3 — сечение A-А на фиг.2.

Предлагаемую конструкцию отличает способность образующих ее стенок отражать в сторону источника падающее на них излучение в широких пределах независимо от ориентировки самой пирамиды.

Ячейка (фиг.2 и 3) состоит из корпуса, на поверхность которого со стороны наблюдателя (а также и на стенки ячейки) нанесено сильно поглощающее покрытие, собственно излучающего элемента 2 и контактов 3 и 4. Для уменьшения отражения внешнего света от поверхности светоизлучающего элемента на нее может быть нанесено антиотражающее покрытие.

Дно ячейки - меньшее основание усеченной трехгранной пирамиды, являющее собой непосредственно излучающий элемент, имеет полезную площадь в форме равностороннего треугольника. При необходимости можно изменить форму рабочей поверхности светоизлучающего элемента, например, нанесением непрозрачного поглощающего покрытия на плоскость элемента.

Светоизлучающий элемент 2 приводит ся в действие посредством подвода питания через контакты 3 и 4. При этом большая часть лучей от излучающего элемента 2 и попадающих на стенки ячейки, поглощается чернящим слоем и лишь незначительная их часть после отражения от стенок выходит наружу. Лучи внешнего света (солнечные и пр.), попадая на одну иэ стенок корпуса 1 ячейки, частично поглощаются в чернящем слое стенок ячейки, а не поглотившаяся их часть после отражений от этих стенок выходит наружу в направлении вошедших лучей. Боковые плоскости ячейки исключают попадание отразившихся от них внешних лучей в глаза наблюдателя, так как в противном случае падающие на боковые плоскости лучи должны проходить через направление угла видимости наблюдателя, а это невозможно, так как они перекрываются его головой. Все это способствует увеличению контраста излучателя по сравнению с фоном.

Преимуществом предлагаемой ячейки по сравнению с известной является также большой угол обзора. Например, для соотношения между шириной стенки предлагаемой ячейки и длиной одной иэ сторон ее дна 2,75:1 продольный угол обзора составляет

53 45, что больше, чем у известной, о на 34,4% (при тех же соотношениях }.

3а базовый образец принимаем светоэащитную бленду.

Технико-экономическим преимуществом предлагаемого изобретения по сравнению с базовым образцом являет11044б0

Составитель В.Фунтова

Техред A.Бабинец Корректор A Лэятко

Редактор Л.Гратилло

Заказ 5207/33 Тираж 497 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ся больший контраст по сравнению с фоном, т.е. и воэможность достижения заданных условий считывания при меньших токах, больший угол обзора ячейки, в связи с чем достигается меньшая утомляемость оператора.
