Реферат



УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ НА ЭКРАНЕ ЦИФРОВОГО ДИСПЛЕЯ, содержащее последовательно соединенные первый счетчик и дешифратор, выходы которого подключены к управля-юш.им входам цифрового дисплея, информационные входы которого соединены с выходами знакогенератора, генератор тактовых импульсов, выход которого соединен с входами синхронизации блока памяти, управляющие входы которого и первого счетчика соединены с выходом блока управления , отличающееся тем, что, с целью упрощения устройства, оно содержит последовательно соединенные второй счетчик и генератор паузы, выход которого подключен к управляющим входам дешифратора, знакогенератора и генератора тактовых импульсов , выход которого соединен с входом синхронизации второго счетчика, управляющий вход которого соединен с выходом блока управления, выход второго счетчика подключен к входу синхронизации первого счетчика , блок памяти выполнен на последовательно соединенных регистрах сдвига, выходы одних из которых соединены с информационными входами знакогенератора.

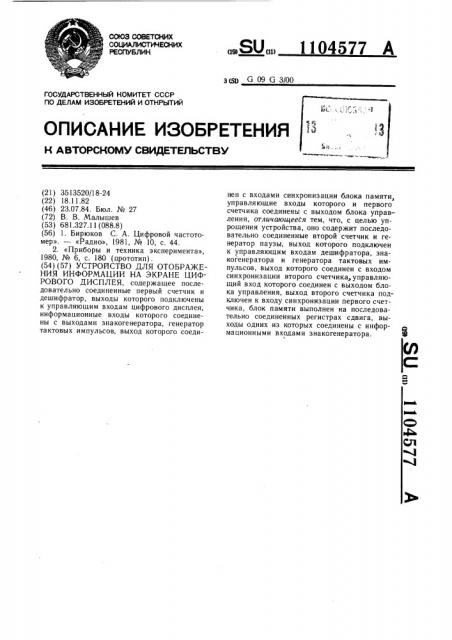

СОЮЗ СОВЕТСКИХ
