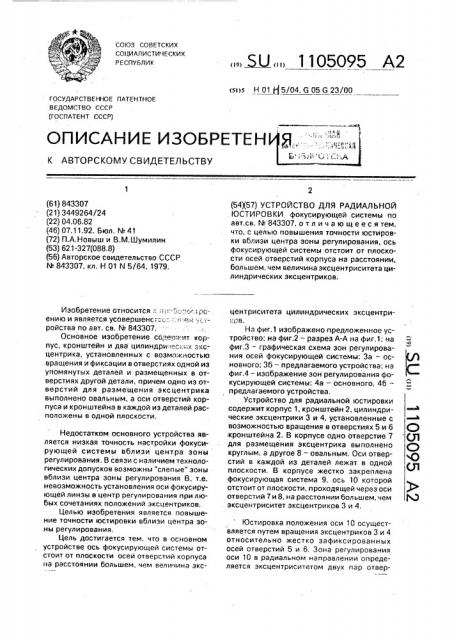

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ CCCP) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 843307 (21) 3449264/24 (22) 04.06,82 (46) 07.11.92. Бюл. ¹ 41 (72) П.А.Новыш и В.М.Шумилин (53) 621-327(088.8) (56) Авторское свидетельство СССР

N 843307, кл. Н 01 N 5/64, 1979.

Изобретение относится к::р. 5о-,.:= л:.сению и является усовершенс-.: -::::ем . ройства по авт. св. ¹ 843307.

Основное изобретение содер:кит корпус, кронштейн и два цилиндрюес;;:ü.::õ эксцентрика, установленных с воэможностью . вращения и фиксации в отверстиях одной из упомянутых деталей и размещенных в отверстиях другой детали, причем одно из отверстий для размещения эксцентрика выполнено овальным, а оси отверстий корпуса и кронштейна в каждой из деталей расположены в одной плоскости.

Недостатком основного устройства является низкая точность настройки фокусирующей системы вблизи центра зоны регулирования. В связи с наличием технологических допусков возможны "слепые" зоны вблизи центра зоны регулирования В, т.е. невозможность установления оси фокусирующей линзы в центр регулирования при любых сочетаниях положений эксцентриков.

Целью изобретения является повышение точности юстировки вблизи центра зоны регулирования.

Цель достигается тем, что в основном устройстве ось фокусирующей системы отстоит от плоскости осей отверстий корпуса на расстоянии большем, чем величина экс„„SU „„1 105095 А2 (я)5 Н 01 Я5/04, 6 05 G 23/00 (54)(57) УСТРОЙСТВО ДЛЯ РАДИАЛЬНОЙ

ЮСТИРОВКИ, фокусирующей системы по авт.св, № 843307, о т л и ч а ю щ е е с я тем, что, с целью повышения точности юстировки вблизи центра зоны регулирования, ось фокусирующей системы отстоит от плоскости осей отверстий корпуса на расстоянии, большем, чем величина эксцентриситета цилиндрических эксцентриков. центриситета цилиндрических эксцентриков.

На фиг.1 изображено предложенное устройство; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — графическая схема зон регулирования осей фокусирующей системы: За — основного; Зб — предлагаемого устройства; на фиг.4 — изображение зон регулирования фокусирующей системы: 4а — основного, 4б— предлагаемого устройства, Устройство для радиальной юстировки содержит корпус 1, кронштейн 2, цилиндрические эксцентрики 3 и 4, установленные с возможностью вращения в отверстиях 5 и 6 С1 .кронштейна 2. В корпусе одно отверстие 7 (Л для размещения эксцентрика выполнено С) круглым, а другое 8 — овальным. Оси отверстий в каждой из деталей лежат в одной плоскости. В корпусе жестко закреплена фокусирующая система 9, ось 10 которой отстоит от плоскости, проходящей через оси отверстий 7и 8, на расстоянии большем, чем 3 эксцентриситет эксцентриков 3 и 4.

Юстировка положения оси 10 осуществляется путем вращения эксцентриков 3 и 4 относительно жестко зафиксированных осей отверстий 5 и 6, Зона регулирования оси 10 в радиальном направлении определяется эксцентриситетом двух пар отвер1105095

A стий 5 и 7, 6 и 8, а также расположением оси

10 относительно отверстий 7 и 8.

В предлагаемом устройстве, как и в основном, зона регулирования имеет три участка (см. фиг.4), На первом и втором участках, образованных криволинейными фигурами LmM1L и KkNmK положение оси 10 определяется одним положением эксцентриков. На третьем участке, образованном криволинейной фигурой L1MNkKL,юстировка положения оси 10 определяется двумя различными положениями эксцентриков.

Из сопоставления зон регулирования основного и предлагаемого устройств следует, что у основного при самых малых технологических допусках возможны "слепые" зоны вблизи точки В. У предлагаемого устройства появление "слепых" зон возможно лишь в том случае, если технологические допуски исказят кривые llM u KkN настолько, что последние придут в соприкосновение. Минимальное расстояние между кривыми Lli4

5 и KkN увеличивается по мере увеличения расстояния от оси 10 до плоскости, проходящей через оси отверстий 7 и 8. Поэтому выбором этого расстояния большим, чем эксцентриситет эксцентриков 3 и 4, при любых технологических допусках можно обеспечить отсутствие "слепых" зон, Таким образом, расположение оси фокусирующей системы на расстоянии от пло15 скости осей отверстий корпуса, большем эксцентриситета эксцентриков, повышает точность юстировки вблизи центра регулирования, 1105095

Фиг. 7
