Устройство для приготовления корма для животных

Устройство для приготовления корма для животных

Иллюстрации

Показать все

Реферат



1. УСТГОЙСТЮ ДЛЯ ПШГОТОВ- ЛЕНИЯ КОРМА ДЛЯ ЖИВОТНЫХ, содержащее (меситель и парообразователь с трубопроводом продувки, отличающееся тем, что, с целью повышения эффективности его работы, трубопровод продувки парообразователя соединен со смесителем. 2. Устройство по п. 1, о т л и ч а ю щ ее с я тем, что. имеет водоподготовигельную емкость с трубопроводом для отвода отработанного регенерационного раствора, который соединен со смесителем. г ел s| о

СОЮЗ СОВЕТСКИХ

0 И

РЕСПУБЛИН

З1 Р А 23 и 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) (57) 1. УСТРОЙСТВО ДЛЯ ПРИГОТО — "

ЛЕНИЯ КОРМА ДЛЯ ЖИВОТНЫХ, содержащее смеситель и парообразователь с трубопроводом продувки, отличающееся тем,что, с целью повышения эффективности его работы, трубопровод продувки парообраэователя соединен со смесителем.

2. Устройство по п. 1, о т л и ч а ю щ ее с я тем, что, имеет водоподготовнгельную емкость с трубопроводом для отвода отработанного регенерационного раствора, который соединен со смесителем. приготов-

М., "Коработ на

1972, 13 (21) 3483615/30-15 (22) 17.08.82 (46) 30.07.84. Бюл. Не 28 (72) П. А. Поваров и А. П, Сураев (53) 631.363.7 (088.8) (56) 1. Макаров А. П. Механизация ления и раздачи кормов на фермах. лос", 1976, с. 274.

2. Мжельский Н. И. Механизация животноводческих фермах. "Колос", с. 93, 99 (прототип).

SU„„1 5176 А

Составитель А. Поваров

Техред Л.Коцюбняя Корректор В. Гирняк

Редактор Л. Повхан

Заказ 5404/3 Тираж 589

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !

13035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r.Óæãoðîä, ул. Проектная, 4

1 1105176

Изобретение относится к сельскому хозяйству, в частности к устройствам для приготовления кормов для животных.

Известно устройство для приготовления кормов для животных, содержащее смеситель и парообразователь, пар из которого поступает в смеситель (11.

Известно также устройство для приготовления корма для животных, содержащее смеситель и парообразователь с трубопроводом 10 продувки (2).

Известные устройства не обеспечивают необходимой эффективности об!1аботки корма и поэтому при приготовлении корма с их помощью неоправданно увеличиваются энергозатраты.

Цель изобретения — повышение эффектив* ности работы.

Поставленная цель достигается тем, что в устройстве трубопровод продувки парообразователя. соединен со смесителем.

Кроме того, устройство имое водоподготгвительную емкость с трубопроводом для отвода отработанного регенерационного . раствора, который соедйнен со смесителем.

25.

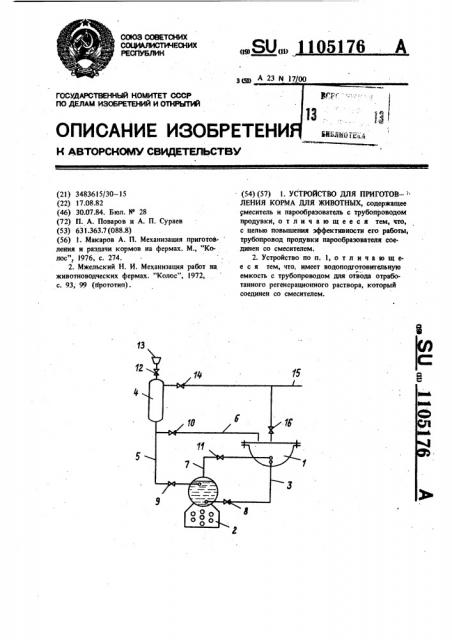

На чертеже схематично изображено устройство для приготовления корма для животных.

Устройство для приготовления корма для животных содержит сйеситель 1, парообразователь 2 с трубопроводом 3 йродувки, водоподготовительную емкость 4,которые соединеньг между собой трубопроводами 3, 5 и б и паро-, проводом 7. Для осуществления технологичес . ких операций на трубопроводах установлены вентили 8, 9 и 10, а на паропроводе 7 — вен- 35 тиль 11, 2

К водоподготовительной емкости 4 подсоединен посредством вентиля 12 бачок 13 для реагентов, а посредством вентиля 14 — трубопровод 15 сырой воды. Трубопровод 15 сырой воды подсоединен к смесителю 1 посредством вентиля 16.

Устройство работает следующим образом.

Сырая вода подается по трубопроводу 15 в смеситель 1 через вентиль 16 либо через вентиль. 14 — в водоподготовительную емкость

4, где вода освобождается.от солей и поступает по трубопроводу 5 через вентиль 9 в парообразователь 2. Пар из парообразователя 2 по паропроводу 7 через вентиль 1 1 поступает в смеситель 1, в котором происходит запаривание . кормов. При продувке вода по трубопроводу

3 через вентиль 8 тоже паправляется в смеситель 1, в котором используется тепло этой воды и выводимые из парообразователя соли.

Для регенерации водоподготовительной емкости 4 из бачка 13 через вентиль 12 в йее поступает раствор .реагента, например поваренной соли. Отработанный раствор реагента по трубопроводу 6 через вентиль 10 отводится в смеситейь 1, где также используются (впитываются в корм) все солн, содержащиеся в этом реагенте. Регенерация водоподготовительной емкости 4 осуществляется в периоды останова устрбйства для- приготовления корма во время загрузки смесителя 1 кормом.

Вода парообразователя и регенерационная вода из емкости 4 по своему качеству соответствуют требованиям сайитарных норм, также KRK и сырая вода, из которой они получаются.

Изобретение способствует повышению эффективности обработки прнготавливаемого корма.
