ЗАЩИТНАЯ ОДЕЖДА ДЛЯ РАБОТЫ ПОД НАПРЯЖЕНИЕМ, содержащая экранирующие элементы, выполненные из электропроводящей ткани и гальванически соединенные между собой посредством контактных выводов и перемычек, отличающаяся тем, что, с целью повыщения эффективности защиты, она имеет каналы из электропроводящей ленты , изолированной от тела человека и гальва 1ически соединенной с электропроводящей тканью всех экранирующих элементов и их контактными выводами, при этом удельное сопротивление электропроводящей ленты составляет от 10 до удельного сопротивления электропроводящей ткани защитной . одежды. О) ел OD

СО!ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3 (51) А 41 D 13/00

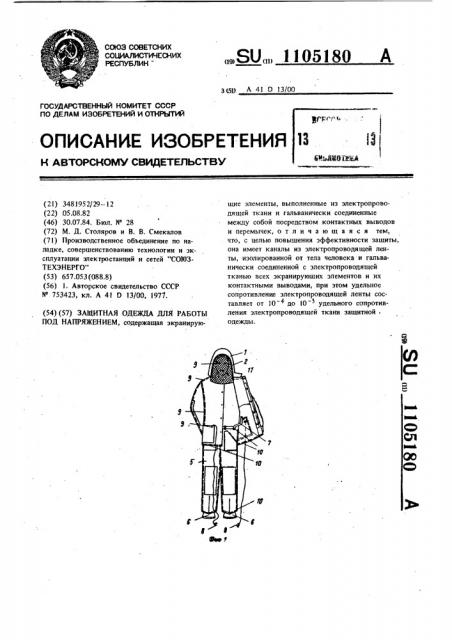

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3481952/29 — 12 (22) 05.08.82 (46) 30.07.84. Бюл. Р 28 (72) М, Д. Столяров и В. В. Смекалов (71) Производственное объединение по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "СОЮЗТЕХЭНЕРГО" (53) 657.053 (088.8) (56) 1. Авторское свидетельство СССР

Ю 753423, кл. А 4! 0 13/00, 1977. (54) (57) ЗАЩИТНАЯ ОДЕЖДА ДЛЯ РАБОТЦ

ПОД НАПРЯЖЕНИЕМ, содержащая экранирую„„Su„„» 05180 A шие элементы, выполненные из электропроводяшей ткани и гальванически соединенные между собой посредством контактных выводов и перемычек,отличающаяся тем, что, с целью повышения эффективности зашиты. она имеет каналы из электропроводящей ленты, изолированной от тела человека и гальванически соединенной с электропроводящей тканью всех экранируюших элементов и их контактными выводами, при этом удельное сопротивление электропроводяшей ленты составляет от 10 до 10 удельного сопротивления электропроводящей ткани защитной . одежды.

5180 проводящими нитями "бикарболон" (КЭН) по ТУУ 217 — 192 — 81. Удельное поверхностное сопротивление этой ткани составляет (0,5—

1,01 ° 103, ) ° 3 м на квадрат ткани. Гальваническое соединение элементов защитной одежды осуществляется посредством контактных выводов и перемычек 7. Перемычки 7 выполнены из той же ленты, что и каналы. Для. соединения защитной одежды с проводом (с землей) используются проводники 8 с зажимами, Основные каналы 9 из электропроводящей ленты по ГОСТУ 13090 — 67 с удельным поверхностным сопротивлением 0,5 — 1,0 Ом на квадрат ленты

4 расположены вокруг капюшона, в плечевых и боковых швах куртки, в швах рукавов, в боковых швах брюк. Дополнительные каналы 10 расположены по низу кокетки, куртки и брюк. Основные каналы гальванически соединены с контактными выводами посредством заклепок 11 и 13, Отдельные куски электропроводящей ленты основных и дополнительных каналов гальванически соединены между собой сшиванием, Вс, Все швы, в которых расположены основные и дополнительные каналы, выполнены запошивочными.

Для возможности использования защитной одежды при работах -на потенциале земли, когда применение капюшона ) и экрана 2 для лица не обязательно, предусмотрен накасник

12, одеваемый на каску, общего назначения, Накасиик выполнен из той же электропроводя щей ткани, что и основные элементы защитной одежды. Капюшон 1 и экран 2 для лица при работах на потенциале земли могут быть откинуты.

Таким образом, использование изобретения позволяет повысить эффективность защиты.

1 )10

Изобретение относится к технике безопас- " ности и охране труда и может быть использовано для работы под напряжением.

Известна защитная одежда для работы под напряжением, содержащая зкранирующие эле5 менты, выполненные из электропроводящей ткани и гальванически соединенные между собой посредством контактных выводов и перемычек !11.

Недостатком данного изобретения является )О низкая эффективность защиты, Цель изобретения — повышение эффективности защиты.

Указанная цель достигается тем, что защитная одежда для работы под напряжением со15 держащая экранируюшие элементы, выполненные из электропроводящей ткани и гальванически соединенные между собой посредством контактных выводов и перемычек, имеет каналы иэ злектропроводяшей ленты, изолиро20 ваннои от тела человека и гальванически соединенной с электропроводяшей тканью ,всех экранирующих элементов и их контактными выводами, при этом удельное сопротивление электропроводящей ленты составляет от 10 до 10 защитной одежды.

-4 -3

На фиг. 1 представлена защитная одежда для работы под напряжением; на фиг. 2то же, вид сзади, 30

Защитная одежда содержит экранирующий капюшон 1, защитный экран 2 для лица, экранирующую куртку 3, экранирующие перчатки (варежки) 4, зкранирующие брюки 5 и экранирующую обувь 6. Все элементы защитной одежды вьпюлнены из электропроводяшей ткани образец 547(а) с вискозной пряжей и электроВНИИИПИ Заказ 5405/3

Тираж 424 Подписное
