Устройство для маркировки изделий жидким красителем

Устройство для маркировки изделий жидким красителем

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ МАРКИРОВКИ ИЗДЕЛИЙ ЖИДКИМ КРАСИТЕЛЕМ , содержащее корпус с резервуаром для красителя, сообщенным с воздущной камерой сильфона с торцовой стенкой, средство деформирования сильфона с поворотным колпачком и установленный в корпусе пишущий щтифт, отличающееся тем, что, с целью повыщения удобства эксплуатации путем обеспечения возможности выравнивания с атмосферным давлением в камере сильфона при переводе его в рабочее состояние , оно имеет клапан для сообщения камеры с атмосферой, состоящий из установленной в торцовой стенке сильфона щайбы с центральным отверстием и двух запорных элементов, один из которых размещен в сильфоне и выполнен в виде подпружиненной к щайбе тарели, а другой установлен снаружи сильфона в колпачке и вьтолнен в виде усеченного конуса с расположенным к отверстию отжимным щтифтом для взаимодействия с тарелью через отверстие шайбы, при этом колпачок подпружинен в осевом направлении от корпуса и соединен с ним посредством выполненного внутри колпачка щипа с упругим язычком и криволинейного паза с канавкой, выполненно€ го на корпусе. (Л

COlO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Эд11 В 43 К 8/00, 5/18

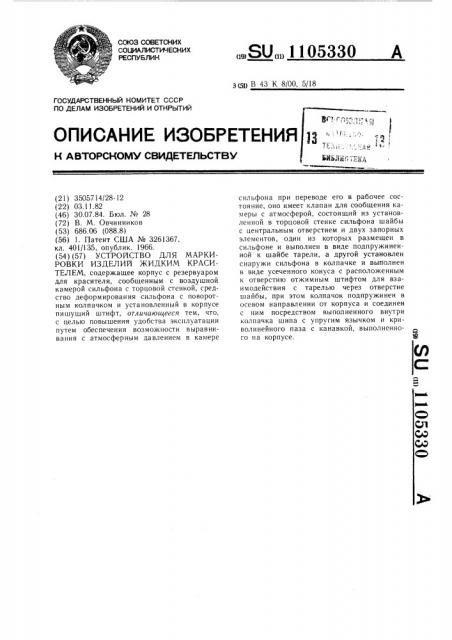

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3505714/28-12 (22) 03.11.82 (46) 30.07.84. Бюл. № 28 (72) В. М. Овчинников (53) 686.06 (088.8) (56) 1. Патент США № 3261367, кл. 401/135, опублик. 1966. (54) (57) УСТРОЙСТВО ДЛЯ МАРКИРОВКИ ИЗДЕЛИЙ ЖИДКИМ КРАСИТЕЛЕМ, содержащее корпус с резервуаром для красителя, сообщенным с воздушной камерой сильфона с торцовой стенкой, средство деформирования сильфона с поворотным колпачком и установленный в корпусе пишущий штифт, отличающееся тем, что, с целью повышения удобства эксплуатации путем обеспечения возможности выравнивания с атмосферным давлением в камере

„,SU„„1105330 А сильфона при переводе его в рабочее состояние, оно имеет клапан для сообщения камеры с атмосферой, состоящий из установленной в торцовой стенке сильфона шайбы с центральным отверстием и двух запорных элементов, один из которых размещен в сильфоне и выполнен в виде подпружиненной к шайбе тарели, а другой установлен снаружи сильфона в колпачке и выполнен в виде усеченного конуса с расположенным к отверстию отжимным штифтом для взаимодействия с тарелью через отверстие шайбы, при этом колпачок подпружинен в осевом направлении от корпуса и соединен с ним посредством выполненного внутри колпачка шипа с упругим язычком и криволинейного паза с канавкой, выполненного на корпусе.

1105330

Изобретение относится к средствам маркировки, преимущественно может быть использовано для выполнения надписей жидкими красителями на различных изделиях.

Известно средство для нанесения жидкого кра сителя на поверхность, содержащее корпус с резервуаром для красителя, сообщенным с воздушной камерой сильфона с торцовой стенкой, средство деформирования сильфона с поворотным колпачком и установленный в корпусе пишущий штифт (1) .

Недостатком известного средства для нанесения жидкого красителя является неудобство при его эксплуатации, обусловленное отсутствием возможности выравнивания с атмосферным давлением в камере сильфона при переводе его в рабочее состояниеие.

Цель изобретен ия — повышение удобства эксплуатации путем обеспечения возможности выравнивания с атмосферным давлением в камере сильфона при переводе его в рабочее состояние.

Поставленная цель достигается тем, что устройство для маркировки изделий жидким красителем, содержащее корпус с резервуаром для красителя, сообщенным с воздушной камерой сильфона с торцовой стенкой, средство деформирования сильфона с поворотным колпачком и установленный в корпусе пишущий штифт, имеет клапан для сообщения камеры с атмосферой, состоя щий из установленной в торцовой стенке сильфона шайбы с центральным отверстием и двух запорных элементов, один из которых размещен в сильфоне и выполнен в виде подпружиненной к шайбе тарели, а другой установлен снаружи сильфона в колпачке и выполнен в виде усеченного конуса с расположенным к отверстию отжимным штифтом для взаимодействия с тарелью через отверстие шайбы, при этом колпачок подпружинен в осевом направлении от корпуса и соединен с ним посредством выполненного внутри колпачка шипа с упругим язычком и криволинейного паза с канавкой, выполненного на корпусе.

На чертеже изображено устройство для маркировки изделий жидким красителем.

Устройство для маркировки изделий состоит из трубчатого корпуса 1, внутренняя полость которого является резервуаром 2 для красителя, сильфона 3 с торцовой стенкой 4 и воздушной камерой 5, пишущего штифта 6, установленного в трубчатом корпусе 1 посредством смонтированной в коническом наконечнике 7 корпуса 1 пористой вставки 8. Сильфон 3 и наконечник 7 крепятся на корпусе 1 в противоположных его торцах, при этом наконечник 7 крепится посредством разъемного резьбового соединения для обеспечения заполнения резервуара 2 красителем.

2

Резервуар 2 сообщен с воздушной камерой 5 сильфона 3 для передачи давления сжатого воздуха на столб красителя в резервуаре.

Величина пор вставки 8, выполненной, например, из металлокерамического спеченго порошка, выбирается такой, что проход красителя под действием только капиллярных сил невозможен, а штифт 6 имеет форму иглы и закреплен во вставке 8.

Со стороны сильфона 3 с корпусом 1 соединен колпачок 9, охватывающий сильфон 3. Для взаимодействия колпачка 9 с корпусом 1 выполнены шип 10 внутри колпачка 9 и криволинейный паз 11 на внешней цилиндрической поверхности трубчатого корпуса 1 соответственно. Шип 10 имеет упругий язычок 12 под который в пазу

11 выполнена канавка 13 для фиксации осевого положения колпачка при деформировании сильфона 3. Паз выполнен с наклонным к вертикали участком, на нижнем уровне которого располагается канавка 13.

В торцовой стенке 4 сильфона 3 смонтирована шайба 14 клапана сообщения камеры сильфона с атмосферой. В шайбе 14 имеется центральное отверстие 15, соосно с которым установлены два запорных органа клапана, один из которых выполнен в виде тарели 16, а другой — в виде усеченного конуса 17 с меньшим основанием к отверстию.

Тарель 16 установлена в камере 5 на цилиндрической пружине 18 которой она поджата упруго к шайбе 14 от торца корпуса 1.

Усеченный конус 17 со стороны большего основания посредством хвостовика 19 установлен в подшипниковой опоре 20 колпачка 9, а со стороны меньшего основания, обращенного к отверстию, на нем центрально выполнен отжимной штифт 21, диаметр которого меньше диаметра отверстия 15, а длина такова, что при контакте конуса

17 с шайбой 14 торец штифта располагается в камере 5.

В осевом направлении колпачок 9 от торца корпуса отжимается цилиндрической пружиной 22.

Работа с устройством осуществляется следующим образом.

Для обеспечения непрерывного смачивания пишущего штифта 6 создают давление в камере 5 сильфона 3 путем деформирования сильфона 3, которое осуществляется при перемещении шипа 10 колпачка 9 вдоль наклонного участка паза 11 при приложении к колпачку 9 поворотного усилия.

Вначале смонтированный в опоре 20 усеченный конус 17 перемещается в осевом направлении вместе с колпачком. Далее отжимной ц тифт 21 входит в контакт с тарелью и отжимает ее от шайбы 14 сообщая воздушную камеру 5 с атмосферой.

1105330

21

18

5 ф

1Î

ВНИИПИ Заказ 5097/l0 Тираж 344 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Выравнивание давлений происходит благодаря наличию зазора между наружной поверхностью штифта 21 и внутренней поверхности отверстия 15 шайбы 14 за счет различия их диаметров.

Затем усеченный конус 17, перемещаясь в осевом направлении вместе с колпачком

9, входит в контакт своей конической поверхностью с шайбой 14, запирая отверстие

15. В дальнейшем осевое перемещение колпачка происходит с одновременным осевым деформированием сильфона через конус 17, шайбу 14, стенку 4.

Деформирование сильфона вызывает повышение давления в камере 5, а за счет наличия сообщения камеры с резервуаром — в красителе и в капиллярных каналах пористой вставки 8.

Краситель поступает на поверхность пишущего штифта 6, смачивая ее в процессе маркировки изделий.

Деформированное сжатое состояние сильфона на протяжении процесса маркировки сохраняется за счет фиксации осевого положения колпачка 9 упругим язычком 12, в конце осевого хода колпачка 9 попадающим в канавку 13 паза 11.

При окончании маркировки поворотным усилием, приложенным к колпачку 9 освобождается язычок 12 из канавки 13, колпачок под действием пружины 22 совершает обратное осевое перемещение.

Одновременно с этим происходит распрямление пружины 18. За счет различия в ходах сжатия, (для пружины 22 он больше) тарель 15 поджимается к шайбе 14 пружиной 18, выравнивая атмосферное давление в камере 5, а затем запирая отверстие 15.

Дальнейшее распрямление пружины 18 вызывает осевое растяжение сильфона, что позволяет получить разряжение в камере 5, благодаря которому краситель с поверхности штифта 6 и из капиллярных каналов вставки 8 удаляется в резервуар 2.

Усеченный конус 17 занимает положение над отверстием 15, выходя из контакта с шайбой 14. В таком положении устройство хранится до следующего использования.

Использование изобретения позволяет повысить производительность труда при маркировке изделий.
