Способ изготовления конструкций корпуса судна

Способ изготовления конструкций корпуса судна

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗГОТОВЛЕНИЯ КОНСТРУКЦИЙ КОРПУСА СУДНА, заключающийся в том, что узлы или плоскостные секции собирают и сваривают между собой, формируют монтажный стык для стапельной сборки и перед началом ее обрабатывают монтажный стык в «чистый размер путем установки кромок монтажного стыка по базовой плоскости, создаваемой вращением оптической оси визирного или проекционного прибора, отличающийся тем, что, с целью снижения трудоемкости изготовления корпусных конструкций путем уменьшения объема работ по подготовке монтажны.х кромок под сборку и сварку их на построечном месте, монтажные кромки на устанавливаемых в состав корпусной конструкции деталях, узлах или плоскостных секциях предварительно обрабатывают в «чистый размер. (Л ел СО 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зс511 В 63 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

CO

О

СО

10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3577136/27-11 (22) 07.04.83 (46) 30.07.84. Бюл. № 28 (72) И. А. Родионов, Е. П. Гербин, Ю. Н. Никоноров, Т. Н. Вишнякова и Ю. Б. Рыбальченко (53) 629. 12.002 (088.8) (56) 1. Авторское свидетельство СССР № 937265, кл. В 63 В 9/00 21.09.79 (прототип) . (54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ КОНСТРУКЦИЙ КОРПУСА СУДНА, заключающийся в том, что узлы или плоскостные секции собирают и сваривают между собой, формируют монтажный стык для стапельÄÄSUÄÄ 1105367 А ной сборки и перед началом ее обрабатывают монтажный стык в «чистый размер» путем установки кромок монтажного стыка по базовой плоскости, создаваемой вращением оптической оси визирного или проекционного прибора, отличающийся тем, что, с целью снижения трудоемкости изготовления корпусных конструкций путем уменьшения объема работ по подготовке монтажных кромок под сборку и сварку их на построечном месте, монтажные кромки на устанавливаемых в состав корпусной конструкции деталях, узлах или плоскостных секциях предварительно обрабатывают в «чистый разм ер».

Изобретение относится к технологии судостроения и может быть использовано при изготовлении конструкций корпуса судна.

Известен способ изготовления конструкций корпуса судна, заключающийся в том, что узлы или плоскостные секции собирают и сваривают между собой, формируют монтажный стык для стапельной сборки и перед началом ее обрабатывают монтажный стык в «чистый размер» путем установки его кромок по базовой плоскости, создаваемой вращением оптической оси визирного или проекционного прибора (1).

Недостатками известного способа являются необходимость выполнения значительного объема работ по удалению припуска и обработке кромок в различных пространственных положениях и невозможность применения при этом механизированных методов.

Цель изобретения — снижение трудоемкости изготовления корпусных конструкций путем уменьшения объема работ по подготовке монтажных кромок под сборку и сварку их на построечном месте.

Поставленная цель достигается тем, что согласно способу изготовления конструкций корпуса судна, заключающемуся в том, что узлы или плоскостные секции собирают и сваривают между собой, формируют монтажный стык для стапельной сборки и перед началом ее обрабатывают монтажный стык в «чистый размер» путем установки кромок монтажного стыка по базовой плоскости, создаваемой вращением оптической оси визирного или проекционного прибора, монтажные кромки на устанавливаемых в состав корпусной конструкции деталях, узлах или плоскостных секциях предварительно обрабатывают «в чистый размер».

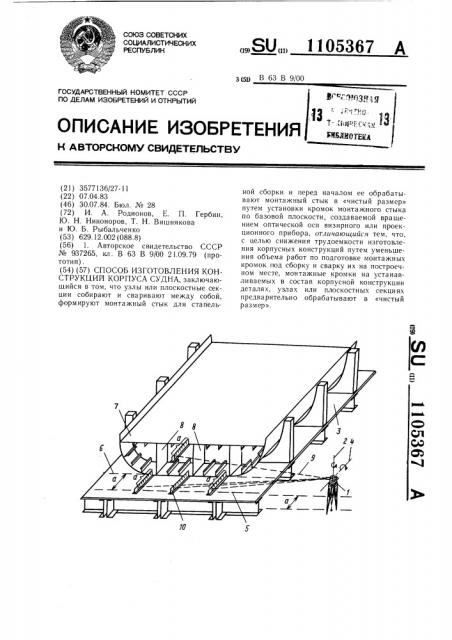

На чертеже изображена конструкция, поясняющая предлагаемый способ.

105367

f0

2

Предлагаемый способ заключается в следующем.

Применяемый оптико-механический или свето-проекционный прибор 1 устанавливают в горизонтальной плоскости так, чтобы вертикальная ось 2 его вращения была отвесна и перпендикулярна базовой плоскости

3 постели или сборочного стенда. Оптикомеханический или свето-проекционный прибор закрепляют от вращения вокруг вертикальной оси. Затем, вращая визирную трубу прибора вокруг горизонтальной оси 4, на базовой плоскости постели или стенда наносят контрольную плоскость 5 на некотором расстоянии а параллельно плоскости монтажного стыка 6. На сборочный стенд или постель подают плоскостные секции 7 и узлы 8, кромки которых предварительно обрабатывают в «чистый размер» по монтажному стыку объемной корпусной конструкции.

Эти секции и узлы устанавливают на стенде или постели в плоскости монтажного стыка, нанесенной на базовой плоскости постели. Контроль точности установки «чистых» кромок секций и узлов, правильности их положения в процессе сборки и сварки выполняется относительно контрольной плоскости, образованной вращением оптической оси 9 прибора с помощью визирной рейки или линейки 10. Совмещая риску на рейке со световым знаком проекционного прибора или штрихом сетки зрительной трубы «чистые» кромки секций и узлов размещают при помощи этой рейки, учитывая заданное расстояние а между плоскостью монтажного стыка объемной корпусной конструкции и контрольной плоскостью, образованной вращением оптической оси прибора.

Использование предлагаемого способа обеспечивает сокрагцение трудоемкости изготовления секций и подгоночных работ при их установке на стапеле.
