Полиспаст гуська грузоподъемного крана

Полиспаст гуська грузоподъемного крана

Иллюстрации

Показать все

Реферат



ПОЛИСПАСТ ГУСЬКА ГРУЗОПОДЪЕД НОГО КРАПА, содержащий блоки , закрец.ченн1 1е к щекам подвижной и неподвижной стоек и огибаемые канатом, отличающийся тем, что, с целью повышения безопасности работы системы путем ограничения максима.чьного вы.пета гуська, он снабжен стра.хуюшими оттяжка.мп, расположенными на линии, проходящей через оси блоков , и закреиленными на шека.ч стоек, и направляющей рамкой, смонтированной на щеках неподвижной стойки, при этом верхняя часть упомянутой рамки выно.шена в виде огибающей канаты нолиснаста П-образной скобы с проушинами на Koimax, в которых установлены ролики, огибаемые страхующими оттяжками. & сл о СП 4: СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3580526/27-11 (22) 1 5.04.83 (46) 30.07.84. Бюл. 5Ъ 28 (72) E. П. Корзников, М. „ Г. Гавыдов, В. М. Безбородова и A. П. Мирошников (71) Всесоюзный конструк горско-технологический институт по механизации монтажных и специальных строительных работ (53) 621.873 (088.8) (56) 1. Мирошников А. П., Гудков 1О. И.

Монтажный кран МКГ-25БР. — — В кн.: Машины и механизмы для монтажных и специальных строительных .работ. Обзорная информация, вып. 20. М., 97, 3, с. 3 8.

2. Грузопод.ьемные краны . 11ер. с нем.

М., «Машиностроение», 1981, рис. 1.17, с. 45 (прототип) .

„„ЯЦ„„1105449 A

3(51) 13 66 - 23,4 8, В 66 D .31 04 (541 (57) ПО:111С11Л!. .Т ГУСЬКА ГРУ30ПО,(ЬЕМНОГО К1?Л11А, содержа!ций блоKll, за кРеп, 1еll llblc K пгек

1105449

Изобрсiсни относится к подъемно-транспортному машиностроению, в частности к полиспаст:iv маневрирования вылетом гуська f)BBlElli!o-стрелового оборудования кранов.

Известен полиспаст маневрирования вы5 летом гуська, закрепляеиый к жесткому треугольнику стоек маневрового гуська, в котором, с целью не допустить превышения максимального вылета, имеются дополнительные страхующие канатные оттяжки, ограничивающие черезмерное расхождение подвиж- 10 ной и неподвижной обойм полиспаста гуська (1).

Недостатком этой конструкции является опасность попадания страхующих оттяжек в полиспаст гуська при его промежуточных и особенно при минимальных вылетах.

Известен также полиспаст гуська грузоподъемного крана, содержащий блоки, закрепленные к щекам подвижной и неподвижной стоек и огибаемые канатом (2).

Однако в этой конструкции не предусмот- 20 рена возможность предотвращения аварийной ситуации, возникающей в случае отказа конечных выключателей ограничителей максимального вылета гуська.

Цель изобретения — повышение безопасности работы системы путем ограничения максимального вылета гуська.

Цель достигается тем, что полиспаст гуська грузоподъемного крана, содержащий блоки, закрепленные к щекам подвижной и неподвижной стоек и огибаемые канатом, 30 снабжен страхующими оттяжками, расположенными на линии, проходящей через оси блоков, и закрепленными на щеках стоек, и направляющей рамкой, смонтированной на щеках неподвижной стойки, при этом верхняя часть упомянутой рамки выполнена в З5 виде огибающей канаты полиспаста П-образной скобы с проушинами на концах, в которых установлены ролики, огибаем ые страхующими оттяжками.

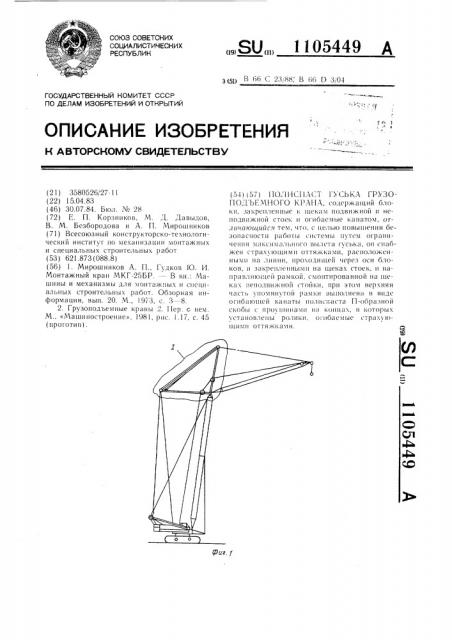

На фиг. 1 представлен кран в башенностреловом исполнении с полиспастом маневрового гуська, общий вид; на фиг. 2 — узел

1 на фиг. 1, полиспаст гуська со страхующими оттяжками и направляющей рамкой; на фиг. 3 — вид А на фиг. 2, взаимоположение направляющей рамки и неподвижной стойки; на фиг. 4 — сечение Б — Б на фиг. 2; на фиг. 5 — положение страхующих оттяжек с направляющей рамкой при уменьшении длины полиспаста.

Полиспаст гуська содержит грузовой канат 1, огибающий блоки 2, закрепленные к щекам 3 и 4 неподвижной 5 и подвижной

6 стоек. Полиспаст снабжен страхующими оттяжками 7, закрепленными в отверстиях

8 и 9 на щеках стоек, а также направляющей рамкой 10, имеющей в верхней части П-образную связь 11 с проушинами 12, в которых закреплены рамки 13.

Устройство работает следующим образом.

В процессе эксплуатации крана страхующие оттяжки, натягиваясь, ограничивают максимальный роспуск полиспаста и, как следствие, максимальный вылет гуська, предохраняя тем самым систему башня — гусек от аварии в случае отказа конечников ограничителя вылета гуська. При уменьшении роспуска полиспаста, т. е. в промежуточных выЛетах полиспаста гуська, направляющая рамка 10 с огибающей канаты полиспаста

П-образной связью качественно укладывает под действием собственной массы страхующие оттяжки на подвижную стойку, гарантируя их непопадание в полиспаст маневрирования гуськом.

Таким образом, предлагаемая конструкция полиспаста маневрового гуська с укладывающей страхующие оттяжки рамкой повышает безопасность работы крана с башенно-стреловым рабочим оборудованием.

1105449

Диг. 2

Рида

МГ.
