Механизм пуговицедержателя швейной машины

Механизм пуговицедержателя швейной машины

Иллюстрации

Показать все

Реферат



1. МЕХАНИЗМ ПУГОВИЦЕДЕРЖАТЕЛЯ ШВЕЙНОЙ МАШИНЫ по авт. св. № 690099, отличающийся тем, что, с целью повьпвения удобства в обслуживании, он содержит гибкий упор с вертикальным нйконечником, установленный на головке машины под профилированным кулачком, а пуговицедержатель имеет подпружиненный двуплечий рычаг, одно плечо которого расположено горизонтально и имеет выемку для наконечника упора, а другое плечо кинематически соединено с исполнительными элементами пуговицедержателя.

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

suDD05В316

ГОсудАРстВенный комитет сссР

flo ДелАм изОБРетений и отнРытий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 690099 (21) 3552180/28-12 (22) 08.02.83 (46) 30,07.84. Бюл. В 28 ,(72) К.Н.,Шелару, А.Х. Гройсман, И.Я. Мангул и К.С. Федоров (71) Бендерская швейная фабрика им. 50-летия ВЛКСМ (53) 687.053.737(088.8) (56) 1. Авторское свидетельство СССР

В 690099, кл. D 05 В 3/16, 19?8..„80„„1105524 A (54) (57) 1. МЕХАНИЗМ ПУГОВИЦЕДЕРЖАТЕЛЯ ШВЕЙНОЙ МАШИНЫ по авт. св.

У 690099, отличающийся тем, что, с целью повышения удобства в обслуживании, он содержит гибкий упор с вертикальным наконечникам, установленный на головке машины под профилированным кулачком, а пуговицедержатель имеет подпружиненный двуплечий рычаг, очно плечо которого расположено горизонтально и имеет выемку для наконечника упора, а другое плечо кинематически соединено с исполнитель. . ными элементами пуговицедержателя.

1105524

2. Механизм по п.- 1, о т л и ч а- выполнен в виде спиральной пружины ю шийся тем, что гибкий упор с контактирующими между собой витками.

Изобретение относится к швейному производству и может быть использовано в механизмах для подъема пуговицедержателя швейной машины, предназначенной для пришивания пуговиц с уш- 5 ком.

Поосновному авт. св. N 690099 известен механизм пуговицедержателя швейной машины, содержащий подпружиненный стержень, несущий опорное коль !0 цо для пружины и профилированный кулачок, контактирующий с направляющим роликом, и пуговицедержатель, связанные с педалью посредством кронштейна, пуговицедержатель закреплен на 15 подпружиненном стержне, а направля- ющий ролик установлен в корпусе головки машины, при этом кронштейн свободно установлен на подпружиненном стерж. не под опорным кольцом 513 -20

Недостатком известного механизма является необходимость ручного раскрытия пуговицедержателя при съеме и установке пуговиц.

Цель изобретения - повышение удоб- 25 ства в обслуживании.

Указанная цель достигается тем, ито механизм пуговицедержателя швейной машины содержит гибкий упор с . вертикальным наконечником, установлен З0 ный на головке машины под профилированным кулачком, а пуговицедержатель имеет подпружиненный двухплечий рычаг. одно плечо которого расположено горизонтально H имеет выемку для наконеч-З ника упора, а другое плечо кинематически соединено с исполнительными эле ментами пуговицедержателя.

Гибкий упор выполнен в виде спиральной пружины с контактирующими 40 между собой витками.

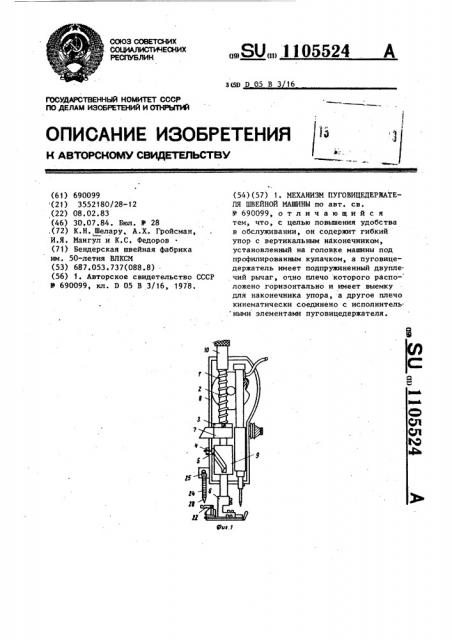

На фиг. 1 изображен механизм пуговицедержателя швейной машины; на фиг. 2 — йуговицедержатель, общий вид; на фиг. 3 — то же, вид сверху; 45 на фиг. 4 — пуговицедержатель в раскрытом виде; на фиг. 5 — ползун с . двухпозиционным кулачком; на фиг.6— момент раскрытия пуговицедержателя при движении его вверх; на фиг. 7 момент опускания пуговицедержателя р пуговицей.

Механизм пуговицедержателя швейной машины содержит стержень 1, подпружиненный пружиной 2. Стержень несет опорное кольцо 3 для пружины, про филнрованный кулачок 4, контактирующий с направляющим роликом 5 и пуговицедержатель 6, связанные с педалью управления швейной машины (не пока-. зан) посредством кронштейна 7, свобод. но установленного На подпружиненном. стержне 1 под опорным кольцом 3. Пуговицедержатель 6 закреплен на стержне 1, а направляющий ролик 5 установлен в корпусе 8 головки швейной машины. Профилированный кулачок 4 имеет криволинейный. паз 9.Для регулирования натяжения пружины 2 на верхнем конце стержня 1 установлена резьбовая втулка 10.

Пуговицедержатель 6 содержит кронштейн 11, соединенный резьбовым соединением с верхней частью 12 и нижней частью 13 основания. В пазу основания размещен ползун 14, жестко связанный с двухпозиционным кулачком 15. На нижней части t3 основания шарнирно уста новлены исполнительные органы - захваты — фиксаторы 16, взаимодействующие с кулачком 15 посредством шпилек 17 и плоской пружины 18„ В передней рабочей зоне захватов-фиксаторов 16 установлены подпружиненные ограничители 19, предохраняющие пуговицу от преждевременного выхода из зажима.

На нижней части 13 основания жестко установлен кронштейн 20, на оси 2! которого шарнирно размещен двуплечий рычаг 22, одно его плечо взаимодей ствует с ползуном 14, а второе расположено горизонтально и имеет выемку 23. На головке машинки 8 установлен гибкий упор 24, который закреплен с помощью кронштейна 25, На оси 21 установлены спиральные пружины 26 н 27, возвращающие двуплечий рычаг 22 в исходное положение.

1105524

19

Гибкий упор 24 выполнен в виде спиральной пружины с контактирующими между собой витками..При этом на нижнем торце последней запрессован рабочий вертикальный наконечник 28, име- 5 ющий конусную наружную поверхность. (. Пуговица с ножкой 29 устанавливает ся в зажимах захватов-фиксаторов 16.. при этом ее ножка 29 располагается в выемке кулачка 15, симметрично рас- 10 положенной над прорезью 30, предназначенной для прохода иглы швейной машины. Регулировка положения пуговицедержателя производится винтом 31.

Механизм пуговицедержателя швейной 15 машины работает следующим образом.

Перед началом установки пуговицы

29 в пуговицедержатель 6 оператор, нажимая на педаль управления швейной машиной, приводит в движение систему рычагов, в результате чего кронштейн 7 воздействуя на опорное кольцо 3, сжимает пружину 2 и перемещает, стержень 1 вверх.

Стержень поднимает пуговицедержатель 6, а выемка 23 двуплечего рычага 22 контактирует с вертикальным наконечником 28 гибкого упора 24. При этом рычаг 22 поворачивается относительно оси 21 и сообщает движение 30 ползуну 24 с двухпозиционным кулачком 15, в результате чего последний посредством шпилек 17 раздвигает захваты-фиксаторы 16. Когда шпильки

17 из одной позиции (фиг ° 3) переходят во вторую (фиг. 4), пуговицедержатель 6 оказывается раскрыться. При этом цикл считается завершенным. Новый цикл начинается с установки очередной пуговицы, ножка 29 которой продвигается оператором до упора, при этом ползун 14 с кулачком i5 смещаются назад, освобождая шпильки 17, и захваты-фиксаторы 16 скачкообразно зажимают пуговицы.

Разместив швейное изделие на платформе машины, оператор нажимает на педаль, отпуская пуговицедержатель, который проходя мимо упора 24, отклоняет его и включает шитьевой механизм, После окончания процесса пришивания пуговицы 29 пуговицедержатель 6 поднимается и раскрывается, освобождая пришитую пуговицу, после чего рабочий цикл повторяется.

Механизм позволит повысить производительность труда за Счет исключения ручных операций по установке пуговицы в рабочем положении и создает удобства в обслуживании.

1105524

17

Фиг. 9

Фиг, Х (Риг. 7
