ЭЛЕКТРОННО-ЛУЧЕВОЙ ОСЦИЛЛОГРАФ , содержащий аттенюатор, вход которого соединен с шиной исследуемого Сигнала, а выход - с входом генератора развертки и первым входом второго ключа, выход которого соединен с входом усилителя вертикального отклонения и входом первого ключа, а управляющий вход - с выходом первого инвертора, вход которого соединен с вторым выходом генератора развертки , первым выходом соединенного с входом усилителя горизонтального отклонения, выходом.соединенного с горизонтально отклоняющими пластинами электронно-лучевой трубки, вертикально отклоняющие пластины которой соединены с выходом усилителя вертикального отклонения, причем выход первого ключа соединен с общей щиной, отличающийся тем, что, с целью повьшения точности измерений , -он снабжен генератором ударного возбуждения, дифференцирующей цепью, блоком изменения и измерения амплитуды импульсов, элементами ЗАПРЕТ и ИЛИ, третьим ключом и вторым инвертором, выход которого соединен с первьп входом элемента ИЛИ, а вход - с выходом дифференцирующей цепи, вторым входом элемента ШШ и входом блока изменения ь измерения амплитуды импульсов, выходом соеди (Л ненного с входом третьего ключа, выход которого соединен с входом усилителя вертикального отклонения, а управляющий вход - с выходом элемента ИЛИ и инвертирующим входом элемента .ЗАПРЕТ, выход которого соединен с управляющим входом первого ключа, а неинвертирующий вход - с вторым выходом генератора развертки и входом генератора ударного возбуждения , .выход.которого соединен с входом дифференцирующей цепи.

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН зю с

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

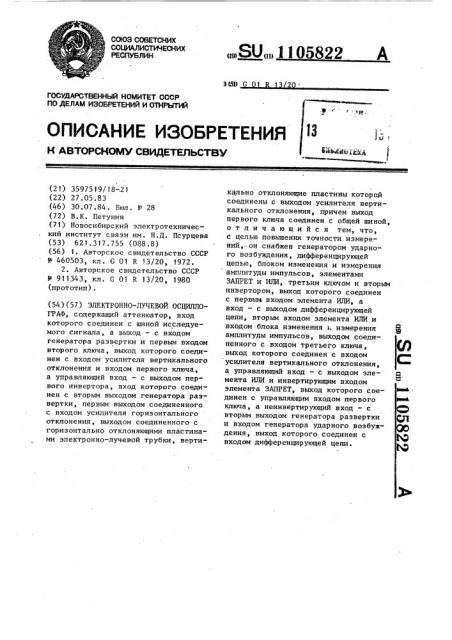

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3597519/18 —.21 (22) 27.05.83 (46) 30.07.84. Бкп. И - 28 (72) В.К. Петунин (71) Новосибирский электротехнический институт связи им. Н.Д. Псурцева (53) 621.317.755 (088 .8) (56) 1. Авторское свидетельство СССР

Р 460503, кл. G 01 R 13/20, t972.

2. Авторское свидетельство СССР

У 911343, кл. G 01 R 13/20, 1980 (прототип) . (54) (57) ЭЛЕКТРОННО-ЛУЧЕВОЙ ОСЦИЛЛОГРАФ, содержащий аттенюатор, вход которого соединен с шиной исследуемого сигнала, а выход — с входом генератора развертки и первым входом второго ключа, выход которого соединен с входом усилителя вертикального отклонения и входом первого ключа, а управляющий вход — с выходом первого инвертора, вход которого соединен с вторым выходом генератора развертки, первым выходом соединенного с входом усилителя горизонтального отклонения, выходом. соединенного с горизонтально отклоняющими пластинами электронно-лучевой трубки, верти..SUÄÄ 1 3 05822 А кально отклоняющие пластины которой соединены с выходом усилителя вертикального отклонения, причем выход первого ключа соединен с общей шиной, отличающийся тем, что, с целью повышения точности измерений, он снабжен генератором ударного возбуждения, дифференцирующей цепью, блоком изменения и измерения амплитуды импульсов, элементами

ЗАПРЕТ и ИЛИ, третьим ключом и вторым инвертором, выход которого соединен с нервьж входом элемента ИЛИ, а вход — с выходом дифференцирующей цеии, вторым входом элемента ИЛИ и входом блока изменения к измерения амплитуды импульсов, выходом соединенного с входом третьего ключа, выход которого соединен с входом усилителя вертикального отклонения, а управляющий вход — с выходом элемента ИЛИ и инвертирующим входом элемента ЗАПРЕТ, выход которого соединен с управляющим входом первого ключа, а неинвертирующий вход — с вторым выходом генератора развертки и входом генератора ударного возбуждения, выход которого соединен с входом дифференцирующей цепи.

5822 l

1 »о

Изобретение относится к электроизмерительной технике и может быть использованО при разработке электронно-лучевых осциллографов широкого назначения.

Известен электронно-лучевой ос"

5 циллограф, содержащий элементы И, ключи, электронно-лучевую трубку и счетчик импульсов 11.

Недостатком этого устройства является наличие дополнительной погрешности отображения постоянной составляющей сигнала, возникающей из-за нестабильности коэффициента усиления усилителя вертикального

15, отклонения.

Наиболее близким к изобретению по технической сущности является электронно-лучевой осциллограф, содержащий аттенюатор, вхбд которого

20 соединен с шиной исследуемого сигнала, а выход — с входом генератора развертки и первым входом второго ключа, выход которого соединен с входoM усилителя вертикального откло25 нения и входом первого ключа, а yn" равляющий вход — с выходом первого инвертора, вход которого .соединен с вторым выходом генератора развертки, первым выходом соединенного с входом. усилителя горизонтального

30 отклонения, выходом соединенного с горизонтально отклоняющими пласти" нами электронно-лучевой трубки,. вертикально отклоняющие пластины которой соединены с выходом усилите- 35 ля вертикального отклонения, причем выход первого ключа соединен с общей шиной, а управляющий вход — с вторым выходом генератора развертки (2 3.

Недостаток этого устройства заклю.40 чается в низкой точности при измере" нии напряжений и временных интервалов из-за параллакса, поскольку отсчет этих величин производится по шкале, нанесенной на прозрачную пластинку, расположенную перед экра" ном электронно-лучевой трубки. Кроме того, введение в осциллограф узла шкалы с элементами подсветки усложня. ет конструкцию осциллографа.

Цель изобретения — повышение точности измерений напряжений и временных интервалов.

Цель достигается тем, что электронно-лучевой осциллограф, содержа- 55 щий аттенюатор, вход которого соединен с шиной исследуемого сигнала, а выход — с входом генератора развертки и первым входом второго ключа, вы- ход которого соединен с входом усилителя вертикального отклонения и входом пер юго ключа, а управляющий вход — с выходом первого инвертора, вход которого соединен с вторым выходом генератора развертки, первым выходом соединенного с входом усилителя горизонтального отклонения, выходом соединенного с горизонтально отклоняющими пластинами элек" тронно-лучевой трубки, вертикально отклоняющие пластины которой соединены с выходом усилителя вертикального отклонения, причем выход первого ключа соединен с общей шиной, снабжен генератором ударного возбуждения, дифференцирующей цепью, блоком изменения и измерения амплитуды импульсов, элементами ЗАПРЕТ и ИЛИ, третьим ключом и вторым инвертором, выход которого соединен с первым входом элемента ИЛИ, а вход — с выходом дифференцирующей цепи, вторым входом элемента ИЛИ и входом блока изменения и измерения амплитуды импульсов, выходом соединенного с входом третьего ключа, выход которого соединен с входом усилителя вертикального отклонения, а управляющий вход — с выходом элемента ИЛИ и инвертирующим входом элемента ЗАПРЕТ, выход которого соединен с управляющим входом первого ключа, а неинвертирующий вход — с вторым выходом генератора развертки и входом генератора ударного возбуждения, выход которого соединен с вхоДом дифференцирующей цепи.

Структурная электрическая схема устройства представлена на чертеже.

Устройство состоит из аттенюато" ра 1, первого инвертора 2; первого и .второго ключей Э и 4, усилителя

5 вертикального отклонения, электронно-лучевой трубки 6, усилителя 7 горизонтального отклонения, генератора 8 развертки, элемента 9 ЗАПРЕТ, генератора 10 ударного возбуждения, дифференцирующей цепи 11, блока 12 изменения и измерения амплитуды импульсов, элемента 13 ИЛИ, второго инвертора 14 и третьего ключа 15.

Вход аттенюатора 1 соединен с шиной исследуемого сигнала, а выход " с входом генератора 8 развертки и первым входом второго ключа 4, выход которого соединен с входом

1105822 усилителя 5 вертикального отклонения и входом первого ключа 3, а управляющий вход — с выходом первого инвертора 2, вход которого соединен с вторым выходом генератора 8 развертки, первым выходом соединенного с входом усилителя 7 горизонтального отклонения, выходом соединенного с горизонтально отклоняющими пластинами электронно-лучевой трубки 6, вертикально отклоняющие пластины -которой соединены с выходом усилителя 5 вертикального отклонения, причем выход первого ключа 3 соединен с общей шиной.

Выход второго инвертора 14 соединен с первым входом элемента 13 ИЛИ, а вход — с выходом дифференцирующей цепи 11 вторым входом элемен- та 13 ИЛИ и входом блока 12 изменения и измерения амплитуды импульсов, выходом соединенного с входом третьего ключа 15, выход которого соединен с входом усилителя 5 вертикального отклонения, а управляющий вход — с выходом элемента 13 ИЛИ и инвертирующим входом элемента 9 ЗАПРЕТ, выход которого соединен с управляющим входом первого ключа 3, а неинвертирующий вход— с вторым выходом генератора 8 развертки и входом генератора 10 ударного возбуждения, выход которого соединен с входом дифференцирующей цепи 11.

Устройство работает следующим образом.

Во время прямого хода развертки исследуемый сигнал с выхода аттенюатора 1 через открытый сигналом с выхода инвертора 2 ключ 4 поступает на вход усилителя 5 вертикального отклонения. На экране электроннолучевой трубки 6 высвечивается исследуемый сигнал . Во время обратного хода развертки генератором 8 развертки вырабатывается прямоугольный импульс, который с выхода генератора 8 развертки поступает на входы инвертора 2, генератора 10 ударного возбуждения и элемента 9 ЗАПРЕТ.

Этим импульсом закрывается через инвертор 2 ключ 4, закрывается через элемент 9 ЗАПРЕТ ключ 3, а генератор 10 ударного возбуждения переводится в режим генерации прямоугольных импульсов. С выхода дифференцирующей цепи 11 узкие двух5 полярные импульсы подаются на вход блока 12, позволяющего изменять и с помощью отсчетного элемента измерять их амплитуду. Так как ключ

15 открывается по управляющему входу во время действия как положительных, так и отрицательных узких импульсов выходными сигналами элемента 13 ИЛИ, то двухполярные

15 уекие импульсы через ключ 15 поступают на вход усилителя 5 вертикального отклонения и высвечиваются на экране электронно-лучевой трубки

6 в виде узких вертикальных линий, являющихся калибрационньми отмет20 ками. Амплитуды этих импульсов, считываемых с отсчетного элемента блока 12, определяют значение напряжения в любой точке осциллограммы относительно нулевого потенциала (ли25 нии абсцисс, которая высвечивается на экране электронно-лучевой трубки 6), а по числу калибрационных отметок, зная их цену, определяют временные параметры исследуемого сигнала. Во время действия калибрационных .импульсов ключ 3 должен быть открыт, чтобы не замкнуть эти импульсы на общую шину. Для этого на инвертирующий вход элемента 9 ЗАПРЕТ поступают импульсы с выхода элемента 13 ИЛИ, который объединяет положительные и отрицательные импульсы, поскольку последние меняют caoto полярность после прохождения через инвертор 14 . В момент дей40 ствия как положительного, так и отрицательного импульсов запрещается прохождение гасящего импульса генератора 8 развертки через элемент 9 ЗАПРЕТ, в эти моменты ключ 3 остается в

45 открытом положении.

Устройство позволяет повысить точность измерения напряжений и временных интервалов благодаря использованию для формирования калибра5р ционных отметок импульсов, ударно возбуждаемых во время обратного хода развертки, и считыванию величины напряжения с отсчетного элемента регулятора амплитуды этих импульсов.
