Устройство для питания постоянным напряжением

Устройство для питания постоянным напряжением

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПИТАНИЯ ПОСТОЯННЫМ НАПРЯЖЕНИЕМ, содержащее стабилизатор напряжения, вход которого соединен через фильтр с последовательным дросселем и выпрямитель с вторичной обмоткой силового трансформатора , иблок защиты, состоящий из отключающего звена в виде диодного мостаV управляющего эвена выполненного на выходном и входном транзисторах , резисторе, подключенном параллельно эмиттерному переходу входного транзистора, и цепи из последовательно соединенных конденсатора , диода и резистора, и датчика перегрузки и короткого замыкания в виде дополнительной обмотки дросселя фильтра, подключенной к эмиттерному переходу входного транзистора управляющего звена, при этом диагональ диодного моста включена между одной входной клеммой и одним из выводов первичной обмотки силового трансформатора , другой вывод которой подключен к другой входной клемме, к которой подключена также указанная выше цепь, диагональ диодного моста по постоянному току включена в соответствующер полярности между коллектором выходного транзистора и эмиттерами обоих транзисторов и конденсаторным выводом цепи,- а коллектор входного транзистора соединен с базоЛ выходного транзистора, о т л и-g чающееся тем, что, с целью упрощения и повышения надежности, в управляющем звене другой вывод конденсатора цепи соединен с базой выходного транзистора, а между дополнительной обмоткой дросселя датчика перегрузки и короткого замыкания и эмиттерным переходом входного транзистора включен введенный стабилитрон .

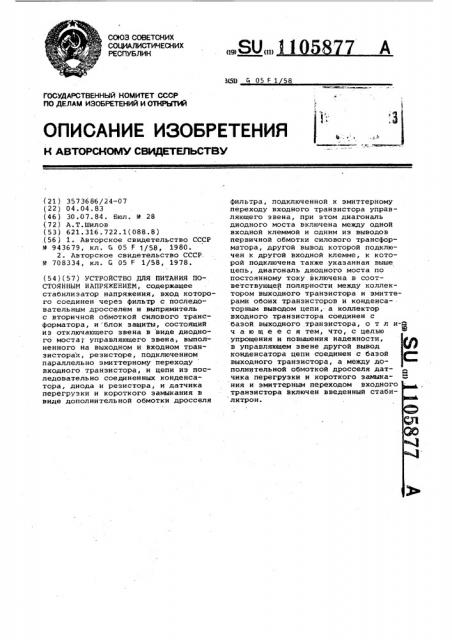

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(SD 5 05 F 1 58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ (21 ) 3573686/24-07 (22) 04.04.83 (46) 30.07.84. Вюл. М 28 (72) A.Т.Шилов (53) 621.316.722.1(088.8) .(56) 1. Авторское свидетельство СССР

М 943679, кл. G 05 F 1/58, 1980 °

2. Авторское свидетельство СССР.

Р 708334, кл. 6 05 F 1/58, 1978. (54)(57) УСТРОЙСТВО ДЛЯ ПИТАНИЯ ПОСТОЯННЫМ НАПРЯЖЕНИЕМ, содержащее стабилизатор напряжения, вход которого соединен через фильтр с последовательным дросселем и выпрямитель с вторичной обмоткой силового трансформатора, и блок защиты, состоящий из отключающего звена в виде диодного моста, управляющего звена, выполненного на выходном и входном транзисторах, резисторе, подключенном параллельно эмиттерному переходу входного транзистора, и цепи из последовательно соединенных конденсатора, диода и резистора, и датчика перегрузки и короткого замыкания в виде дополнительной обмотки дросселя

„„su 11 у A фильтра, подключенной к эмиттерному переходу входного транзистора управляющего звена, при этом диагональ диодного моста включена между одной входной клеммой и одним из выводов первичной обмотки силового трансформатора, другой вывод которой подключен к другой входной клемме, к которой подключена также указанная выше цепь, диагональ диодного моста по постоянному току. включена в соответствующе(полярности между коллектором выходного транзистора и эмиттерами обоих транзисторов и конденсаторным выводом цепи, а коллектор входного транзистора соединен с базой. выходного транзистора, о т л и-Р ч а ю щ е е с я тем, что, с целью упрощения и повышения надежности, в управляющем звене другой вывод конденсатора цепи соединен с базой выходного транзистора, а между дополнительной обмоткой дросселя датчика перегрузки и короткого замыка- Ф ния и эмиттерным переходом входного транзистора включен введенный стабилитрон.

1105877

Изобретение относится к электротехнике и предназначено для электропитания радиоэлектронных приборов.

Известно стабилизированное.устройство питания постоянного напряжения и тока .с блоками защиты на основе диодного моста, включенного последовательно в цепь первичной обмотки силового трансформатора 513 °

Недостатком известного устройства является пониженная надежность.

Наиболее близким по технической сущности к предлагаемому изобретению является устройство для питания постоянным напряжением, содержащее стабилизатор напряжения, вход которого соединен через фильтр с последо, вательным дросселем и выпрямитель с вторичной обмоткой силового трансформатора, и блок защиты, состоящий из отключающего звена, выполненого в виде диодного моста, управляющего звена, выполненного на выходном и входном транзисторах, резисторе, подключенном параллельно эмиттерному переходу входного транзистора, цепи из последовательно соединенных конденсатора, диода и резистора, и датчика перегрузки и короткого замыкания в виде дополнительной обмотки дросселя фильтра, подключенной к эмиттерному переходу входного транзистора управляющего звена, при этом диагональ диодного моста включена между одной входной клеммой и одним из выводов первичной обмотки силового трансформатора, другой вывод которой подключен к другой входной клемме, к которой подключена также указанная выше конденсаторная цепь диагональ,диодного моста по постоянному току включена в соответствующей полярности между коллектором выходного транзистора и эмиттерами обоих транзисторов и конденсаторным выводом указанной цепи, а коллектор входного транзистора соединен с базой выходного транзистора (23.

Недостатками прототипа являются сложность электрической схемы и не— высокая надежность из-за большого количества элементов в управляющем звене, а также ступенчатая (не плавная)подача выходного напряжения и необходимость предварительного отключения блока для повторного включения после первичного срабатывания защиты.

Цель изобретения — упрощение и повышение надежности.

Поставленная цель достигается тем, что в устройстве для питания постоянным напряжением, содержащем стабилизатор напряжения, вход которого соединен через фильтр с последовательным дросселем и выпрямитель с вторичной обмоткой силового трансформатора, и блок защиты, состоящий из отключающего звена в виде

10

20 диодного моста, управляющего звена, выполненного на выходном и входном транзисторах, резисторе, подключенном параллельно эмиттерному переходу входного транзистора, и цепи иэ последовательно соединенных конденсатора, диода и резистора, и датчика перегрузки и короткого замыкания в виде дополнительной обмотки дросселя фильтра, подключенной к эмиттерному переходу входного транзистора управляющего звена, при этом диагональ диодного моста включена. между одной входной клеммой и одним из выводов первичной обмотки силового трансформатора, другой вывод которой подключен к другой входной клемме, к которой подключена также указанная выше цепь, диагональ диодного моста по постоянному току включена в соответствующей полярности между коллектором выходного транзистора и эмиттерами обоих транзисторов и конденсаторным выводом цепи, а коллектор

1вхадного транзистора соединен с базой выходного транзистора, в уп25 равляющем звене другой вывод конденсатора цепи соединен с базой выходного транзистора, а между дополнительной обмоткой дросселя датчика перегрузки и короткого замыкания и эмиттерным переходом входного транзистора включен введенный стабилитрон.

На чертеже представлена функциональная схема для питания постоянным

З5 напРяжением.

Устройство содержит стабилизатор напряжения 1, вход которого соединен через фильтр 2 и выпрямитель 3 с вторичной обмоткой силового трансформатора 4, блок защиты 5, состоящий из отключающего звена 6, выполненно.— го в виде диодного моста, датчик 7 сигналов перегрузки и короткого замыкания и управляющего звена 8 на входном 9 и выходном 10 транзисторах

45 конденсаторе 11, резисторе 12, диоде

13 последовательной цепи и резисторе

14, шунтирующем эмиттерный переход транзистора 9, входные клеммы 15 и

16. Датчик 7 подключен ко входу управляющего звена — к участку эмиттер — база входного транзистора

9 через стабилитрон 17.

Устройство работает следующим образом.

При появлении на клемме 15, по отношению к клемме 16 отрицательной полуволны сетевого напряжения появляется напряжение на конденсаторе

11 и участке эмиттер — база транзистора 10, который открывается до насыщения. Через насыщенный транзистор 10 и диоды отключающего звена 6 напряжение сети подается на первичную обмотку силового трансформатора

4, с вторичной обмотки которого через

65 выпрямитель 3 и фильтр 2 поступает

1105877

1О

Составитель О.Овсянников

Редактор К.Волощук Техред О.Неце Корректор О.Тигор

Заказ 5601/38 Тираж 842 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4 на вход транзисторного стабилизатора 1.

Выпрямленный выпрямителем 3 пульсирующий TQK проходя через дроссель фильтра 2, наводит в обмотке датчика 7 напряжение, величина которого зависит от тока нагрузки и параметров фильтра 2. До определенной величины амплитуды этого напряжения транзистор 9 закрыт. При превышении амплитуды указанного напряжения величины напряжения пробоя стабилитрона 17 последний открывается, пропуская ток через резистор 14 и учас. ток база — эмиттер транзистора 9.

Транзистор 9 открывается, а транзистор 10 закрывается, запирая отключающее звено 6 и снимая напряжение с силового трансформатора 4.

При исчезновении перегрузки или короткого замыкания амплитуда напряжения датчика 7 уменьшается, стабилитрон 17 и транзистор 9 закрывается, а транзистор 10 открывается, и устройство автоматически включается в работу.

В предложенном устройстве уменьшено количество элементов следовательно, его схема упрощена по сравнению с известным устройством (23, а надежность повышена.
