Устройство для контроля распределителя уровней

Устройство для контроля распределителя уровней

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РАСПРЕДЕЛИТЕЛЯ УРОВНЕЙ, содержащее генератор импульсов, подключенный ко входу распределителя уровней, выход каждого разряда которого подключен ко входам порогового элемента, выход которого подключен к одному из входов элемента И, выход которого подключен к одному из входов элемента ИЛИ, выход которого является выходом устройства, отличающееся тем, что, с целью расширения функциональных возможностей, в него введе-г ны элемент ИЛИ-НЕ и второй элемент И, причем выходы каждого разряда контролируемого распределителя уровней подключены ко входам элемента ИЛИ-НЕ, выход которого подкл очен к одному из входов второго элемента И, выход которого подключен ко второму входу элемента ИЛИ, а выход генератора импульсов подключен ко вторым входам обоих элементов И.g 3Bai СП Фи1.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН! (19) (11) 3(59 G 06 F 11/30! !

ФМ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 3596719/18-21 (22) 20. 05. 83 (46) 30.07. 84. Бюл. Р 28 (72 ) П. П. Слободчиков (53) 62-51681. 3. 007 (088. 8) (56 ) 1. Селлерс Ф. Методы обнаружения сшибок в работе ЭЦВМ. М., "Мир", 1972, с. 228, фиг. 12.3.

2. Авторское свидетельство СССР

9 807308, кл. 0 06 F 11/30, 05. 10.78 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ

РАСПРЕДЕЛИТЕЛЯ УРОВНЕЙ, содержащее генератор импульсов, подключенный ко входу распределителя уровней, выход каждого разряда которого подключен ко входам порогового элемента, выход которого подключен к одному из входов элемента И, выход которого подключен к одному из входов элемента

ИЛИ, выход которого является выходом устройства, отличающееся тем, что, с целью расширения функциональных возможностей, в него введе-. ны элемент ИЛИ-НЕ и второй элемент

И, причем выходы каждого разряда контролируемого распределителя уровней подключены ко входам элемента

ИЛИ-НЕ, выход которого подключен к одному из входов второго элемента И, выход которого подключен ко второму входу элемента ИЛИ, а выход генератора импульсов подключен ко вторым входам обоих элементов И.

1105898

Изобретение отйосится к вычислительной технике и автоматике, в частности к области контроля устройств цифровой аппаратуры, и может быть использовано для контроля работы распределителей уровней и программных устройств.

Известно устройство для контроля распределителя уровней, содержащее генератор импульсов, дешифратор, элемент ИЛИ-HE и элементы И, HJIH (1), )О

Недостатком такого устройства являются ограниченные функциональные возможности.

Наиболее близко к предложенному устройство для контроля распредели- 15 теля уровней, содержащее генератор импульсов, подключенный ко входу распределителя уровней, выход каждого разряда которого подключен ко входам порогового элемента, выход которого щ подключен к одному из входов элемента И, выход которого подключен к одному из входов элемента ИЛИ, выход которого является выходом устройства (2). 25

Недостатком этого устройства являются ограниченные функциональные возможности в связи с тем, что в нем не контролируются состояния, при которых между уровнями соседних выходов имеет место пауза.

Цель изобретения — расширение функциональных возможностей устройства.

Указанная цель достигается тем, что в устройство для контрОля ðàñпредели. ля уровней, содержащее генератор импульсов, подключенный ко входу распределителя уровней, выход каждого разряда которого подключен ко входам порогового элемента, 40 выход которого подключен к одному из входов элемента И, выход которого подключен к одному из входов элемента ИЛИ, выход которого является выхо" дом устройства, введены элемент ИЛИ- 45

НЕ и второй элемент И, причем выходы каждого разряда контролируемого распределителя уровней подключены ко входам элемента ИЛИ-НЕ, выход которого подключен к одному из входов введенного элемента И, выход которого подключен ко второму входу элемента

ИЛИ, а выход генератора подключен ко вторым входам обоих элементов И.

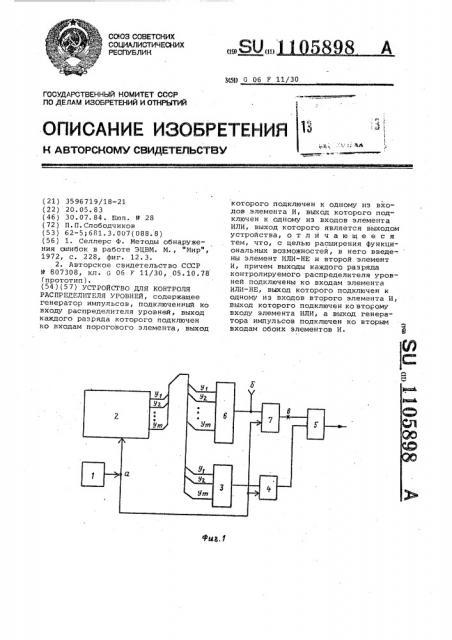

На фиг. 1 представлена функциональная схема предлагаемого устройст5 ва; на фиг. 2 - временные диаграммы

его работы.

Устройство содержит генератор 1 импульсов, подключенный ко входу распределителя 2 уровней, выходы каждого разряда которого подключены ко входам порогового элемента 3, выход которого является одним из входов элемента И 4, выход которого подклю" чен к одному из входов элемента ИЛИ 65

5, выход которого является выходом устройства, элемент ИЛИ-НЕ б и второй элемент И 7, причем выходы каждого разряда контролируемого распределителя уровней подключены ко входам элемента б ИЛИ-НЕ, выход которо-! го подключен к одному из входов введенного -элемента И 7, выход которого подключен ко второму входу элемента

ИЛИ 5, а выход генератора 1 импульсов подключен ко вторым входам обоих .элементов И 4 и 7.

Устройство работает следующим образомм.

Генератор 1 импульсов выдает отрицательные импульсы (.фиг. 2 a), поступающие яа вход контролируемого распределителя 2 уровней и на входы элементов И 4 и 7.

При отсутствии неисправности. в контролируемом распределителе 2 на его выходах появляются импульсы У„, У2 ...У,, соответствующие по временй тактовым импульсам генератора 1 импульсов." Эти импульсы поступают на входы элемента ИЛИ-НЕ б и на входы порогового элемента 3 с порогом срабатывания более одного импульса.

Если выходные импульсы с распределителя 2 не имеют перекрытия по времени (фиг. 2, У1, У2 ), то на выходе элемента ИЛИ-НЕ б появятся короткие импульсы 8, которые поступят на первый вход элемента И 7, на втором входе которого постоянно присутствуют тактовые импульсы с генератора 1 импульсов (фиг. 2 Ь). Так как положительные импульсы с выхода элемента ИЛИ-НЕ б полностью стробируются отрицательными импульсами с генератора 1, то на выходе элемента И 7 присутствует постоянный "0". Так как на выходе порогового устройства 3 выходные импульсы отсутствуют (порог срабатывания устройства больше одного), то на обоих входах элемента ИЛИ 5 присутствует "0";,это приводит к появлению "0" на выходе, что соответствует отсутствию неисправности в распределителе 2.

Если выходные импульсы 9 с распределителя 2 перекрываются Ро времени (фиг. 2, У< и У ), то на выходе элемента ИЛИ-НЕ 6 выходные импульсы отсутствуют, а на выходе порогового элемента 3 формируются короткие импульсы (фиг. 2 r, импульс 9 ), длительность которых определяется временем перекрытия. Эти импульсы поступают на элемент И 4, на втором входе которого постоянно присутствуют отрицательные импульсы с генератора 1.

Так как положительные импульсы с порогового элемента 3 стробируются отрицательными импульсами с генератора 1, то на выходе элемента И 4 будет

"0" (фиг. 2д). Отсутствие входных импульсов элемента ИЛИ 5 приводит к

1105898

° 4 °

° ° °

° ° °

° ° °

° ° °

Составитель С.Куст

Редактор С.Тимохина Техред Т. Дубинчак Корректор В.Гирняк

Заказ 5603/39 Тираж 699 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная, 4 появлению постоянного "0" на выходе устройства (фиг. 2 e) что соответствует отсутствию неисправности в распределителе 2.

При отсутствии ожидаемого импульса с выхода распределителя 2 (фиг. 2, У >) на выходе элемента ИЛИ-HE 6 формйруется положительный импульс (фиг. 2 Б, импульс 10) поступающий на вход элемента И 7.

Длительность этого импульса тако- 10 ва, что на выходе элемента И 7 формируется положительный импульс (фиг.26, импульс 10). При наличии положительного импульса на входе элемента ИЛИ

5 на его выходе будет "1 ", что сигна-)5 лизирует о неисправности работы распределителя 2.

При появлении одновременно двух сигналов, один из которых ложный (фиг» 2у У, импульс 11 ) и У (tn -1) 20 йа выходе элемента 6 ИЛИ-HE будет

"0", а на выходе порогового элемента 3 формируется импульс (фиг. 2 „ импульс 11), длительность которого такова, что на выходе элемента И 4 успевает сформироваться импульс (фиг. 2д, импульс 11) который, поступив на вход элемента ИЛИ 5, формиру ет на его выходе положительный импульс, свидетельствующий о наличии неисправности в распределителе 2 °

Технический эффект от использо" вания .предложенного устройства для контроля распределителя уровней заключается в расширении его функциональных возможностей путем обеспечения контроля состояний, при которых между соседними уровнями имеет место импульсная пауза, за счет стробирования введенного элемента ИЛИ-НЕ отрицательными импульсами генератора импульсов.
